MIG-185CMT

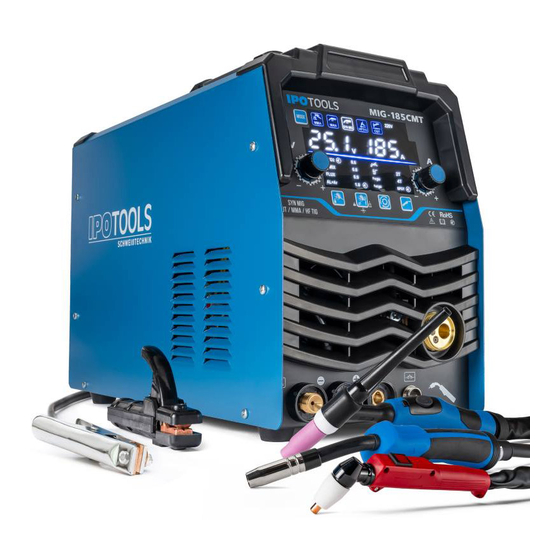

Poste à souder IPOTOOLS MIG-185 CMT – Mode d'emploi
FONCTIONS PRINCIPALES ....................................................................................................................................................... 2
MESURES DE SÉCURITÉ .......................................................................................................................................................... 3
INFORMATIONS TECHNIQUES ................................................................................................................................................. 5
CONDITIONS DE FONCTIONNEMENT ET ENVIRONNEMENT DE TRAVAIL ........................................................................... 6
AVANT DE COMMENCER LES TRAVAUX ................................................................................................................................ 6
PANNEAU DE CONFIGURATION .............................................................................................................................................. 7
INSTALLATION DU FIL DE SOUDAGE ...................................................................................................................................... 9
CONNEXION ET PARAMÈTRES .............................................................................................................................................. 10
Soudage MIG/MAG avec/sans gaz : ...................................................................................................................................... 10
Soudage MMA ......................................................................................................................................................................... 3
Soudage TIG HF ..................................................................................................................................................................... 2
Découpe CUT .......................................................................................................................................................................... 3
CONSEILS DE SOUDAGE ......................................................................................................................................................... 6
MIG MAG SOUDAGE – QUEL FIL DE SOUDAGE ?................................................................................................................... 6
DÉPANNAGE ............................................................................................................................................................................. 7
ÉLIMINATION APPROPRIÉE ..................................................................................................................................................... 9
GARANTIE DU FABRICANT ..................................................................................................................................................... 10
TABLE DES MATIÈRES
1
Publicité
Manuels Connexes pour IPOTOOLS MIG-185 CMT
Sommaire des Matières pour IPOTOOLS MIG-185 CMT
- Page 1 MIG-185CMT Poste à souder IPOTOOLS MIG-185 CMT – Mode d'emploi TABLE DES MATIÈRES FONCTIONS PRINCIPALES ............................... 2 MESURES DE SÉCURITÉ ................................3 INFORMATIONS TECHNIQUES ..............................5 CONDITIONS DE FONCTIONNEMENT ET ENVIRONNEMENT DE TRAVAIL ................6 AVANT DE COMMENCER LES TRAVAUX ..........................6 PANNEAU DE CONFIGURATION ..............................
- Page 2 Suivez strictement les instructions pour un travail en toute sécurité ! Les appareils de soudage IPOTOOLS conviennent aux utilisateurs privés dans le secteur des loisirs. FONCTIONS PRINCIPALES SOUDAGE MIG MAG Soudage de protection par gaz à...
- Page 3 MIG-185CMT MESURES DE SÉCURITÉ Attention : Une mauvaise utilisation d'une machine à souder peut entraîner des blessures ou la mort. CONNECTEZ L'APPAREIL DE SOUDAGE UNIQUEMENT À LA SOURCE D'ÉNERGIE APPROPRIÉE. Cette information est indiquée sur la plaque signalétique de la machine à souder. Lorsque vous soudez à...
- Page 4 MIG-185CMT PROTÉGEZ-VOUS CONTRE LES CHOCS ÉLECTRIQUES. Ne travaillez pas lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou d'autres substances illicites. Ne laissez pas le corps entrer en contact avec des surfaces mises à la terre. AVERTISSEMENTS PARTICULIERS : •...
- Page 5 En cas d'accident, débranchez immédiatement la fiche du câble de connexion ! BUT ET UTILISATION IPOTOOLS MIG-185CMT est une machine à souder multifonctionnelle avec des options de soudage MAN (manuel MIG), SYN MIG, HF TIG, CUT et MMA. Toute autre utilisation peut mettre en danger la sécurité...
- Page 6 MIG-185CMT Remarque : Les paramètres ci-dessus peuvent changer avec les améliorations futures de la machine ! CONDITIONS DE FONCTIONNEMENT ET ENVIRONNEMENT DE TRAVAIL 1. Conditions de fonctionnement : • Tension, source de tension : AC 220V/230V/240V, • Fréquence : 50/60Hz, •...
- Page 7 MIG-185CMT PANNEAU DE CONFIGURATION Description du panneau de commande et de l'avant et de l'arrière de l'appareil : 1. Bouton pour les modes de soudage : MIG, SYN MIG, HF TIG, CUT, MMA 2. Bouton de commande :2.1 Tension (déviation +/- 3 V) (cette fonction n'est disponible que sous SYN MIG)2.2 Tension (cette fonction n'est disponible que sous MAN (MIG manuel)) 3.
- Page 8 MIG-185CMT Connexion « - » Connexion « + » Interrupteur marche/arrêt Câble de raccordement Alimentation en gaz de protection « + » Pol « - » Pol Poignée en étoile (levier de tension) * Porte-bobine de fil de soudage Raccord pour torche TIG/CUT Fiche de commande pour torche TIG/CUT Connexion EURO pour torches MIG Alimentation en gaz de protection MIG...
- Page 9 MIG-185CMT INSTALLATION DU FIL DE SOUDAGE - Ouvrez la porte sur le côté de l'appareil, déplacez le bouton étoile (16) vers vous et soulevez le couvercle du système de serrage. - Assurez-vous que, en fonction du diamètre du fil de soudage, l'alimentation appropriée (0,6 mm / 0,8 mm / 0,9 mm / 1,0 mm / 1,2 mm) se trouve dans le système d'alimentation (le côté...
- Page 10 MIG-185CMT CONNEXION ET PARAMÈTRES Soudage MIG/MAG avec/sans gaz : Connectez correctement la torche et le câble de terre, selon que vous souhaitez souder avec ou sans gaz (fil d'alimentation). Avec du gaz : Sans gaz : Soudage au fil rempli (sans gaz) Appuyez sur le bouton (1) pour régler l'appareil sur le mode «...
- Page 11 MIG-185CMT En mode MIG SYN, utilisez le bouton de commande (4) pour sélectionner le gaz et le matériau appropriés à souder. Avec le bouton (5), vous pouvez sélectionner l'épaisseur du fil avec lequel vous allez souder. Utilisez le bouton (3) pour régler le courant de soudage approprié et utilisez le bouton (2) pour régler la tension (+/- 3).
- Page 12 MIG-185CMT Soudage MMA Connectez le câble de soudage et le câble de mise à la terre à la prise (9, 10) avec la polarité appropriée selon les recommandations du fabricant de l'électrode. Faites attention à l'attachement positif et négatif. Différents types d'électrodes nécessitent des polarités différentes, voir les instructions du fabricant de l'électrode.
- Page 13 MIG-185CMT Ø2,5mm 120A Ø3,2mm 100A 150A Ø4,0mm 140A 180A Soudage TIG HF 1. Raccordez la conduite d'alimentation en gaz de protection au raccord (13) à l'arrière de la machine à souder et utilisez les pinces fournies. 2. Connectez la torche TIG aux connexions (18), (19) et (10) à l'avant de la machine à souder et assemblez la torche comme indiqué...
- Page 14 MIG-185CMT De plus, vous pouvez régler le pré-gaz, le post-gaz. Découpe CUT Connexion Assurez-vous que l'appareil est éteint et découvert. Connectez la torche et les fils de terre. Prenez la pièce précédemment nettoyée et connectez-la à la borne de terre. Connectez et ajustez le compresseur.
- Page 15 MIG-185CMT RACCORDEMENT À L'AIR COMPRIMÉ Raccordez le tuyau d'air comprimé du compresseur à l'entrée d'air comprimé (13). Connectez ensuite les fils du brûleur et les fils de terre à l'appareil comme indiqué sur l'image ci-dessus. Allumez le compresseur et réglez-le sur la pression maximale. Ensuite, réglez la pression avec le régulateur d'air comprimé...
- Page 16 MIG-185CMT DÉCOUPE AU PLASMA COMMENCER Tenez la torche à 2 mm au-dessus de la pièce au début de la coupe et appuyez sur la gâchette de la torche. Si l'arc ne s'allume pas dans les 2 secondes, vous devez appuyer à nouveau sur l'interrupteur de la torche.
- Page 17 MIG-185CMT Après la coupe Le gaz coule toujours après la coupe, l'arc n'est plus visible. C'est normal, car l'appareil doit être allumé pendant au moins 3 minutes pour que le ventilateur refroidisse correctement l'électronique. Une fois le découpeur plasma refroidi, débranchez le cordon d'alimentation de la source d'alimentation pour éviter d'endommager l'appareil en cas de court-circuit et rangez-le dans un endroit propre et sec.
- Page 18 MIG-185CMT Fil fourré / FLUX / Fil sans gaz - Ces fils sont constitués d'une fine gaine métallique remplie de poudre et recouverte de composés métalliques, puis enroulée dans un cylindre pour façonner le fil fini. À des températures élevées, le fil FLUX crée une atmosphère de gaz protecteur, ce qui signifie que vous n'avez pas besoin d'une bouteille de gaz ou d'un manomètre pour l'utiliser.
- Page 19 MIG-185CMT Robinet de gaz fermé Ouvrez le robinet de gaz Réducteur de pression Vérifier le réducteur de pression défectueux Électrovanne défectueuse Testez la tension au niveau de l'électrovanne (220 volts) Buse de gaz sur le brûleur ou Nettoyez la buse de gaz et tuyau bouché...
- Page 20 MIG-185CMT ÉLIMINATION APPROPRIÉE Conformément à la DIRECTIVE DU PARLEMENT EUROPÉEN ET DU CONSEIL relative aux déchets d'équipements électriques et électroniques et à sa transposition dans le droit national, les outils électriques usagés doivent être collectés séparément et recyclés dans le respect de l'environnement. PRUDENCE! Ne jetez pas les outils électriques avec les ordures ménagères ! L'appareil se compose de différents matériaux qui doivent être collectés séparément, car il peut contenir à...
- Page 21 La garantie de sept ans s'applique uniquement aux machines à souder électroniques et aux découpeurs plasma de la marque IPOTOOLS, qui ont été livrés par IPO Technik-Handels GmbH à partir du 29 avril 2021. La garantie ne s'applique pas aux équipements vendus en tant que B-goods ou aux équipements d'occasion.
- Page 22 MIG-185CMT 2.4. Droit de livraison ultérieure IPO Technik-Handels GmbH est en droit de livrer un nouvel appareil au lieu de le réparer. 2.5. Droit de remplacement pour les modèles abandonnés Si, au moment de l'exercice de la garantie, IPO Technik-Handels GmbH ou le fabricant de l'appareil n'est plus vendu à...
- Page 23 MIG-185CMT garanti. Vous trouverez de plus amples informations sur l'achat de pièces de rechange sur notre page d'accueil. EU – KONFORMITÄTSERKLÄRUNG Der Importeur: IPO TECHNIK-HANDELS GMBH OTTO-LILIENTHAL-STR. 4 88046 FRIEDRICHSHAFEN, DEUTSCHLAND auf der Grundlage von Unterlagen der Hersteller: LEWEI PUMPS INDUSTRY CO., LTD SHANSHI INDUSTRIAL ZONE, DAXI TOWN, WENLING CITY ZIP CODE:317525 ZHEJIANG, CHINA...
