Relations de projection
Les relations dimensionnelles entre l'écran et le projecteur sont indiquées ci-dessous.

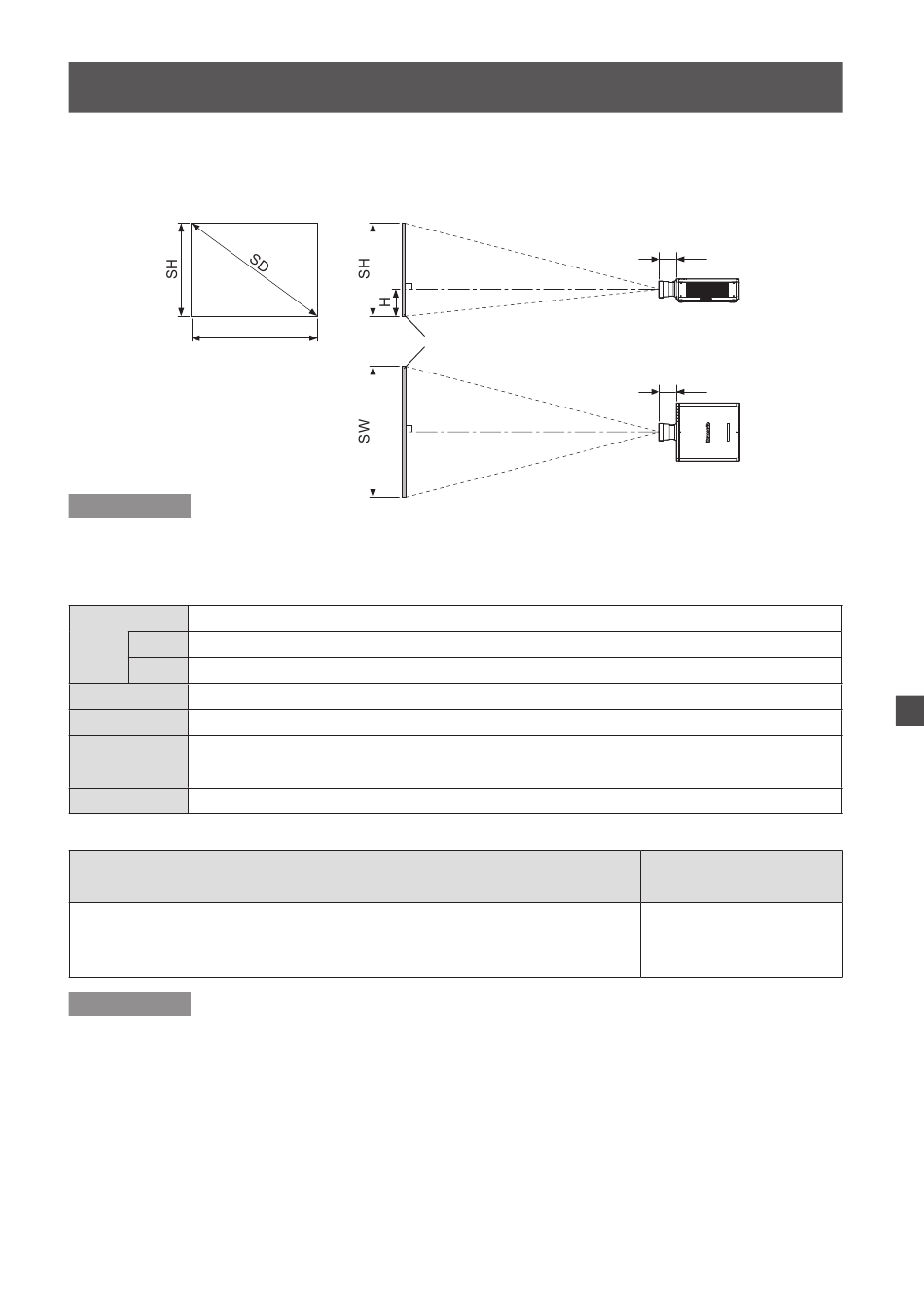

Diagramme de relations dimensionnelles
Image projetée
SW
Remarque
z Ce diagramme part du principe que la taille et la position de l'image projetée est
ajustée de manière à ce que l'image remplisse la totalité l'écran.
z Ce dessin n'est pas à l'échelle exacte.
L
Distance de projection
LW
Distance minimale
LT
Distance maximale
L1
Dimension de la partie saillante de l'objectif
SH
Hauteur de l'image projetée
H
Distance du centre de l'objectif au bord inférieur de l'image projetée
SW
Largeur de l'image projetée
SD
Taille de l'image projetée
PT-RCQ10 / PT-RCQ80 / PT-RZ120 / PT-RZ970 / PT-RW930 /
PT-RX110 / PT-RZ870 / PT-RZ770 / PT-RW730 / PT-RZ660 /
PT-RW620
Remarque
z En fonction du produit, l'apparence peut différer des illustrations qui se trouvent dans
ces instructions d'installation.
z Certaines lettres de l'alphabet à la fin des numéros de modèle de projecteur peuvent
être omises dans ce manuel.
Modèle de projecteur
L (LW/LT)
Écran
L (LW/LT)
L1
L1
(Unité : m)
Dimension pour L1
(valeur approximative)
0,269
FRANÇAIS-19
