Conception et mode de fonctionnement
Conception
La vibration est générée par un piston à pression différentielle oscillant
Mode de
librement (5).
fonctionne-
ment
Sur la version standard NTP B+C, le piston (5) percute une plaque de per-
cussion (9) en élastomère, ce qui produit un « effet de maillet en caout-
chouc ».
La version B ne dispose pas de plaque de percussion, le piston (5) oscille
silencieusement contre un coussin d'air.
Si le NTP doit produire une percussion dure, une plaque de percussion (9)
en acier est placée dans la plaque de base (8) ou la plaque de base est
complètement enlevée, ce qui génère une percussion dure sur la surface
sur laquelle le NTP est fixé.
Les NTP génèrent des vibrations linéaires.
Le couple de travail du piston oscillant librement (M = Masse x Course)
détermine l'amplitude.
L'amplitude est réglée à l'aide de la réduction de l'échappement d'air, la
fréquence est réglable au moyen de la pression de service.
10

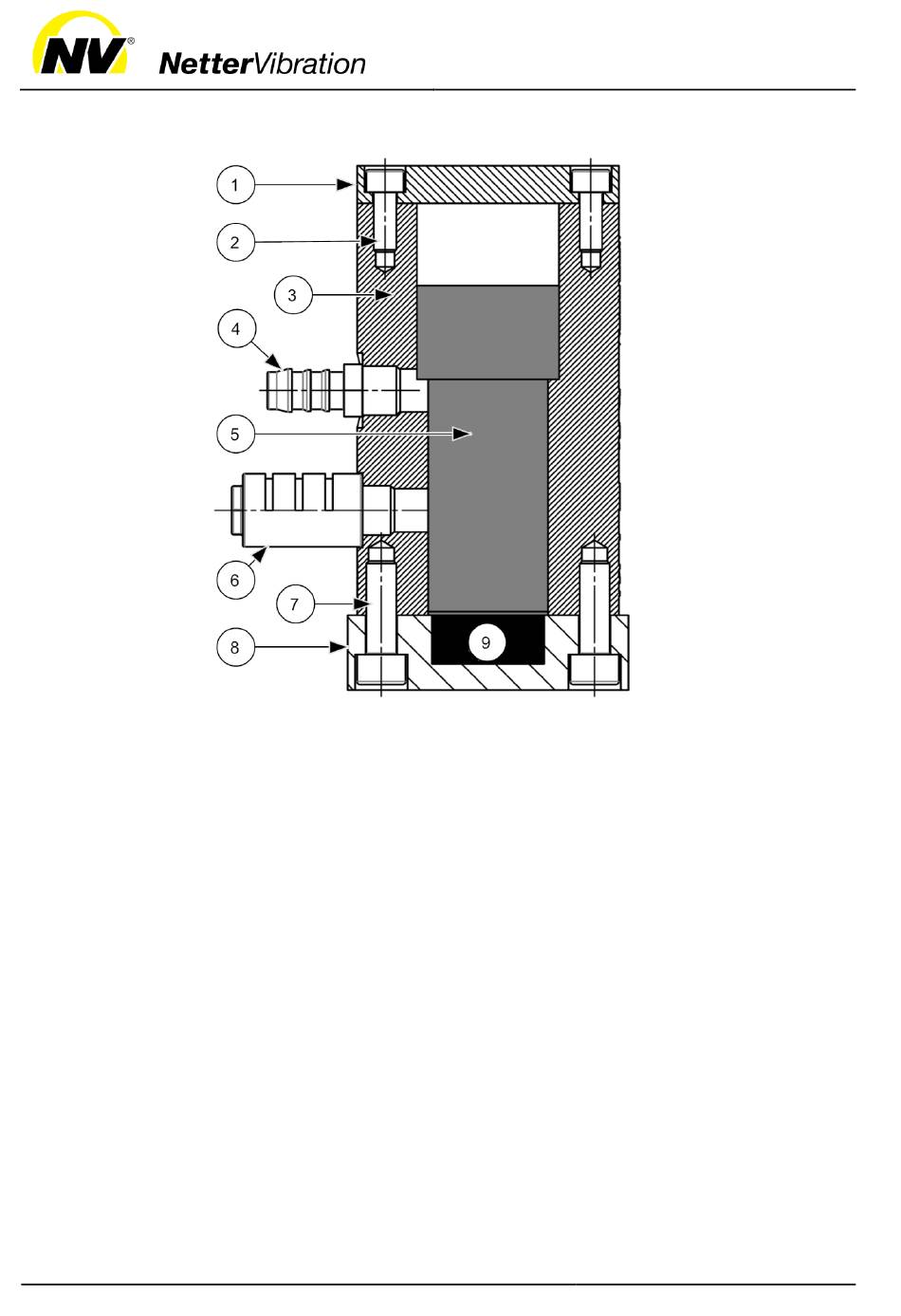

Conception et mode de fonctionnement
1
2
3
4
5
6
7
8
9
Couvercle
Vis du corps
(couvercle)
Corps
Entrée d'air/
raccord cannelé
Piston
Sortie d'air/
silencieux
Vis du corps
(plaque de base)
Plaque de base
Plaque de
percussion
