Service, alarme et test

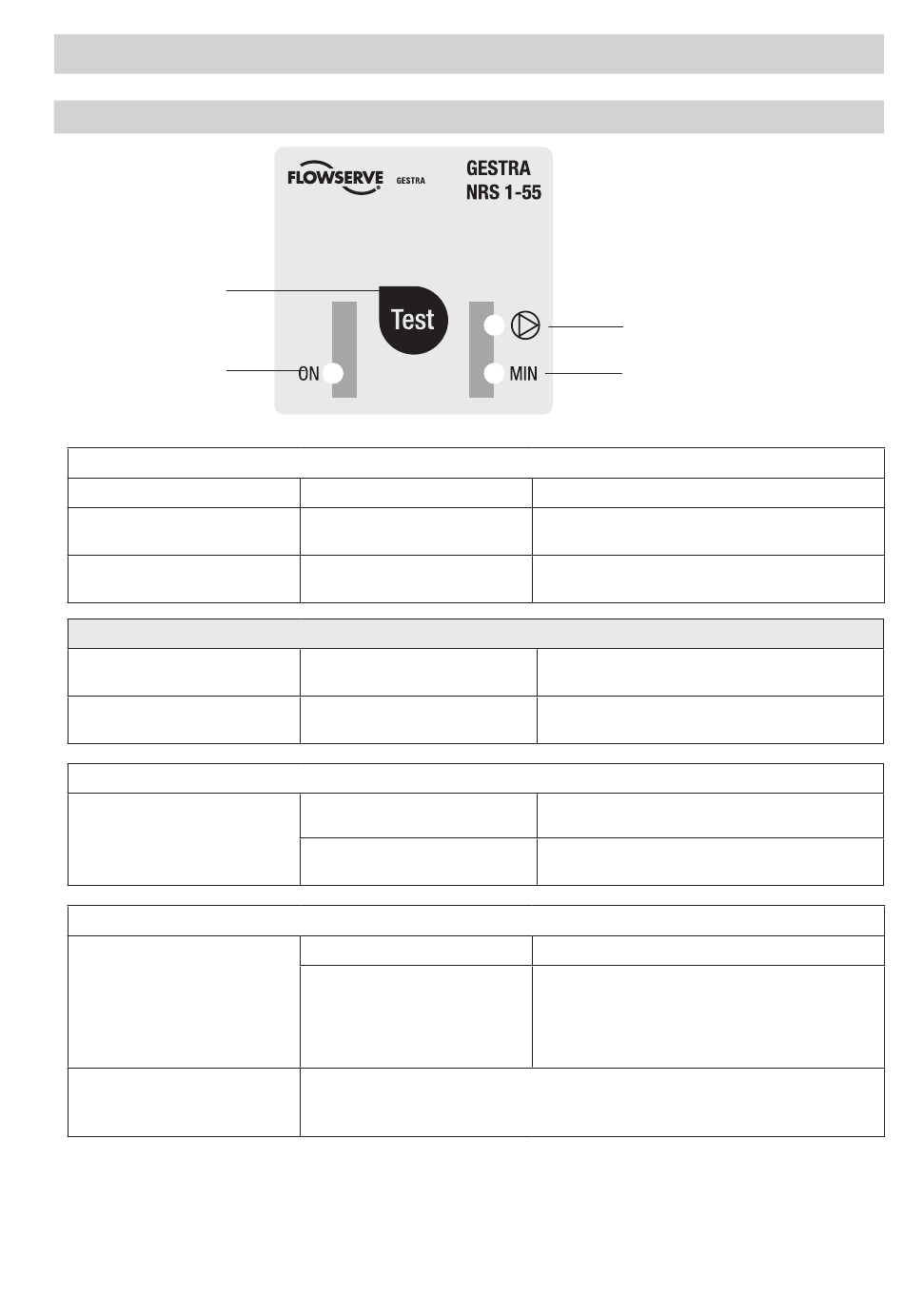

Indicateur de niveau NRS 1-55 : éléments de signalisation et de commande
Touche TEST
LED Power
Fig. 19
Action
Point de coupure niveau d'eau
pompe marche pas atteint.
Point de coupure niveau d'eau
pompe arrêt dépassé.
Point de coupure niveau d'eau
pompe marche dépassé.
Point de coupure niveau d'eau
pompe arrêt pas atteint.
Point de coupure niveau d'eau
MIN pas atteint.
En état de fonctionnement :
le point de coupure niveau
d'eau MIN est dépassé, la LED
MIN est allumée en vert.
Appuyer sur la touche Test et la
maintenir enfoncée.
Test terminé, relâcher la touche
Test. L'appareil commute à
l'état de fonctionnement.
suite
Régulation sur l'arrivée
Affichage
La LED de pompe est allumée
en vert
La LED de pompe n'est pas
allumée
Régulation sur la sortie
La LED de pompe est allumée
en vert
La LED de pompe n'est pas
allumée
Alarme MIN
La LED MIN clignote en rouge
La LED MIN est allumée en
rouge
Test alarme MIN
La LED MIN clignote en rouge
La LED MIN est allumée en
rouge pendant 3 secondes
Remarque : si la touche Test est maintenue enfoncée, le test redémarre. Le test
peut être interrompu à tout moment en relâchant la touche Test.
LED de pompe rouge/verte
LED MIN rouge/verte
Fonction
Contacts de sortie de pompe 22/23 fermé,
21/23 ouvert.
Contacts de sortie de pompe 21/23 fermé,
22/23 ouvert.
Contacts de sortie de pompe 22/23 fermé,
21/23 ouvert.
Contacts de sortie de pompe 21/23 fermé,
22/23 ouvert.
La temporisation de l'arrêt est en cours.
Temporisation terminée. Contacts de sortie
MIN 16/18 fermé, 17/18 ouvert.
La temporisation de l'arrêt est en cours.
Contacts de sortie MIN 16/18 fermé, 17/18
ouvert.
