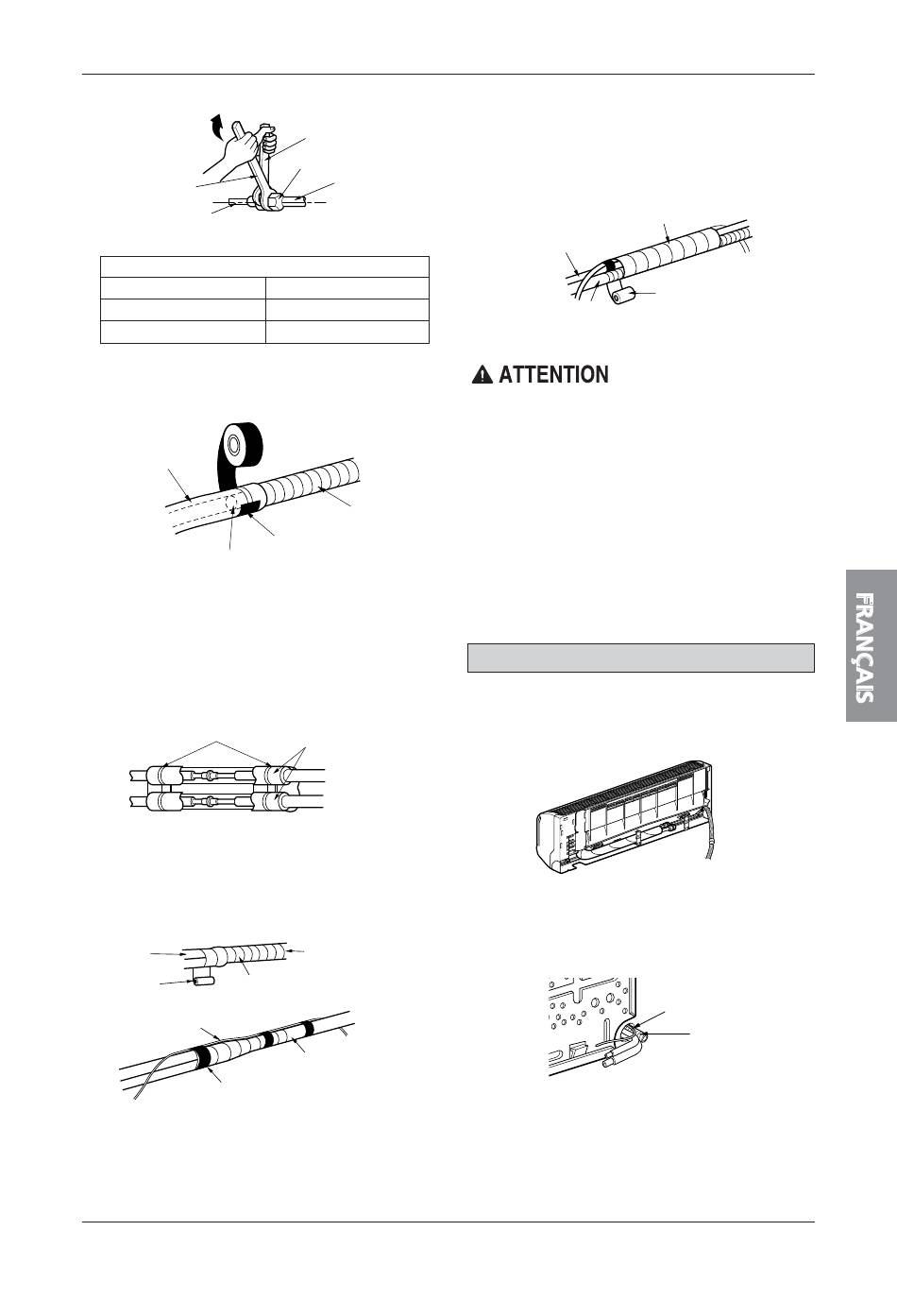

■ Serrez l'écrou évasé à l'aide d'une clé.
Clé de
réglage
Tuyauterie de
l'unité intérieure
Taille du tube [Réglage]
GAZ
Ø12.7[5.5kgf . m]
Ø15.88[6.6kgf . m]
■ Lorsque vous étirerez le tuyau de drainage de l'u-
nité intérieure, installez le tube de drainage.
Tube de drainage
Ruban en vinyle (étroit)
Adhésif
6. Enveloppez l'élément de connexion du matériau
isolant.
■ Superposez le matériau d'isolation du tube de
connexion et celui du tube de l'unité intérieure.
Pliez-les ensemble à l'aide d'un ruban en vinyle
sans laisser aucun espace.
Bandes de plastique
■ Enveloppez la zone qui contient la section d'em-
placement de la tuyauterie arrière à l'aide du
ruban en vinyle.
Tube de
connexion
Enveloppez avec le ruban en vinyle
Ruban en
vinyle (large)
Câble de connexion
Ruban en vinyle (étroit)
Clé anglaise (fixe)
Écrous d'élargissement
Tube de
connexion
LIQUIDE
Ø6.35[1.8kgf . m]
Ø9.52[4.2kgf . m]
Tuyau de drainage
de l'unité intérieure
Matériau isolant
Tube de
l'unité intérieure
Tube
■ Attachez ensemble les tubes et le tuyau de
drainage en les enveloppant avec le ruban en
vinyle dans la partie dans laquelle ils s'ajustent à
la section de l'emplacement de la tuyauterie
arrière.
Enveloppez à l'aide du ruban en vinyle
Tube
Tuyau de drainage
Si l'unité intérieure de type split est installée dans
un mur ayant un trou ou ayant une ouverture à
proximité ou à l'arrière de l'unité, alors l'air en pro-
venance de l'autre côté du mur peut passer à l'inté-
rieur de l'aire de climatisation à travers ce trou/
ouverture. Cet air peut provoquer la formation de
gouttelettes d'eau/ rosée indésirables quand il
entre en contact avec l'unité intérieure. Ainsi tout
trou ou ouverture du mur doit être bien fermé pour
éviter un écoulement d'eau à partir de la coque de
l'appareil.
Tuyauterie arrière droite
1. Dirigez la tuyauterie de l'intérieur et le tuyau de
drainage vers la position de l'orifice des tubes
requise.
2. Introduisez les tubes, le tuyau de drainage et le
câble de connexion dans l'orifice des tubes.
Manuel d'installation 9
Installation
Ruban en vinyle (large)
Câble de connexion
Tube de drainage
