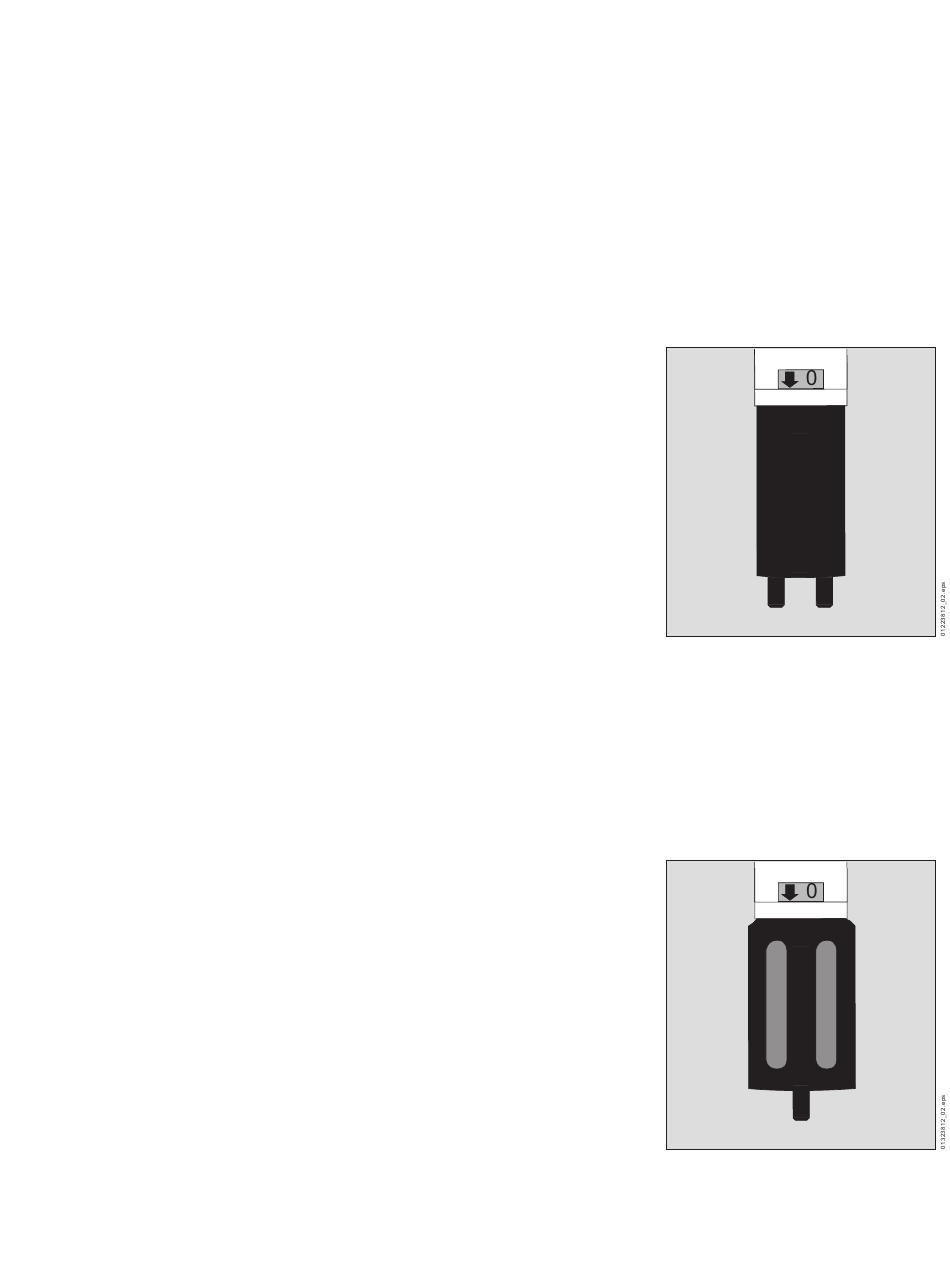

Ecran de protection et adaptateur de calibrage
L'utilisation des accessoires fournis, écran de protection (1) et adaptateur de cali-
brage (2), est recommandée afin d'assurer l'étanchéité contre les jets d'eau ainsi
qu'une plus grande résistance aux impuretés.
L'écran de protection est sécurisé par une fixation à vis qui sert en même temps
d'adaptateur de calibrage.
Le bon positionnement de l'adaptateur de calibrage doit être assuré. A cet effet,
serrer l'adaptateur de calibrage à la main jusqu'à ce qu'il produise une empreinte
permanente de ses lignes d'étanchéité dans la protection contre les projections.
Adaptateur de procédé/gazage (voir "Accessoires/pièces de rechange" page 27)
En option, le transmetteur de gaz peut être équipé d'un adaptateur de procédé/
gazage pour le procédé de passage au lieu de l'adaptateur de calibrage.
— Se prête pour des débits allant de 1 à 3 l/min.
— Dans les caractéristiques de technique de mesure spécifiées s'appliquant aux
différences de pression par rapport à une pression ambiante de jusqu'à
±300 hPa.
— Assurer le débit de gaz au moyen d'une pompe externe.
— Contrôle externe du débit nécessaire.
— Se prête également pour une tâche de gaz à calibrage.
Montage :
Dévisser l'adaptateur de calibrage du transmetteur de gaz. Ne pas démonter la
protection contre les projections du transmetteur de gaz.
Monter l'adaptateur de procédé/gazage sur le transmetteur de gaz et le serrer à
la main.
Pour les conduites ou flexibles d'alimentation en gaz, veiller à la stabilité par rap-
port aux conditions ambiantes et à la tolérance des matériaux aux substances
dégagées par effluvation.
Prendre en compte l'augmentation du temps de réaction en fonction de la lon-
gueur des conduites et flexibles.
Lors du dimensionnement des conduites et flexibles, veiller à la compatibilité
avec les manchons de raccordement utilisés.
Contrôler l'étanchéité du système transportant le gaz, par ex. au moyen d'un es-
sai à bulles de savon.
Déflecteur d'impuretés (voir "Accessoires/pièces de rechange" page 27)
En option, le transmetteur de gaz peut être équipé d'un déflecteur d'impuretés à
paroi double au lieu de l'adaptateur de calibrage. Cela est recommandé s'il existe
un risque important de pollution, par exemple par de la croûte de sel, une pellicule
d'huile, de la résine ou des substances du même type, ainsi que d'une manière
générale lors des utilisations en extérieur. En plus du déflecteur d'impuretés, il est
fortement recommandé d'utiliser la protection contre les projections.
Se prête également pour une tâche de gaz à calibrage.
Montage :
— Dévisser l'adaptateur de calibrage du transmetteur de gaz. Ne pas démonter la
protection contre les projections du transmetteur de gaz.
— Monter le déflecteur d'impuretés sur le transmetteur de gaz et le serrer à la main
jusqu'à ce qu'il produise une empreinte permanente de ses lignes d'étanchéité
dans la protection contre les projections.
Installation du transmetteur de gaz
