S+S Regeltechnik PREMASGARD SHD Notice D'instruction page 13

r
®
PREMASGARD

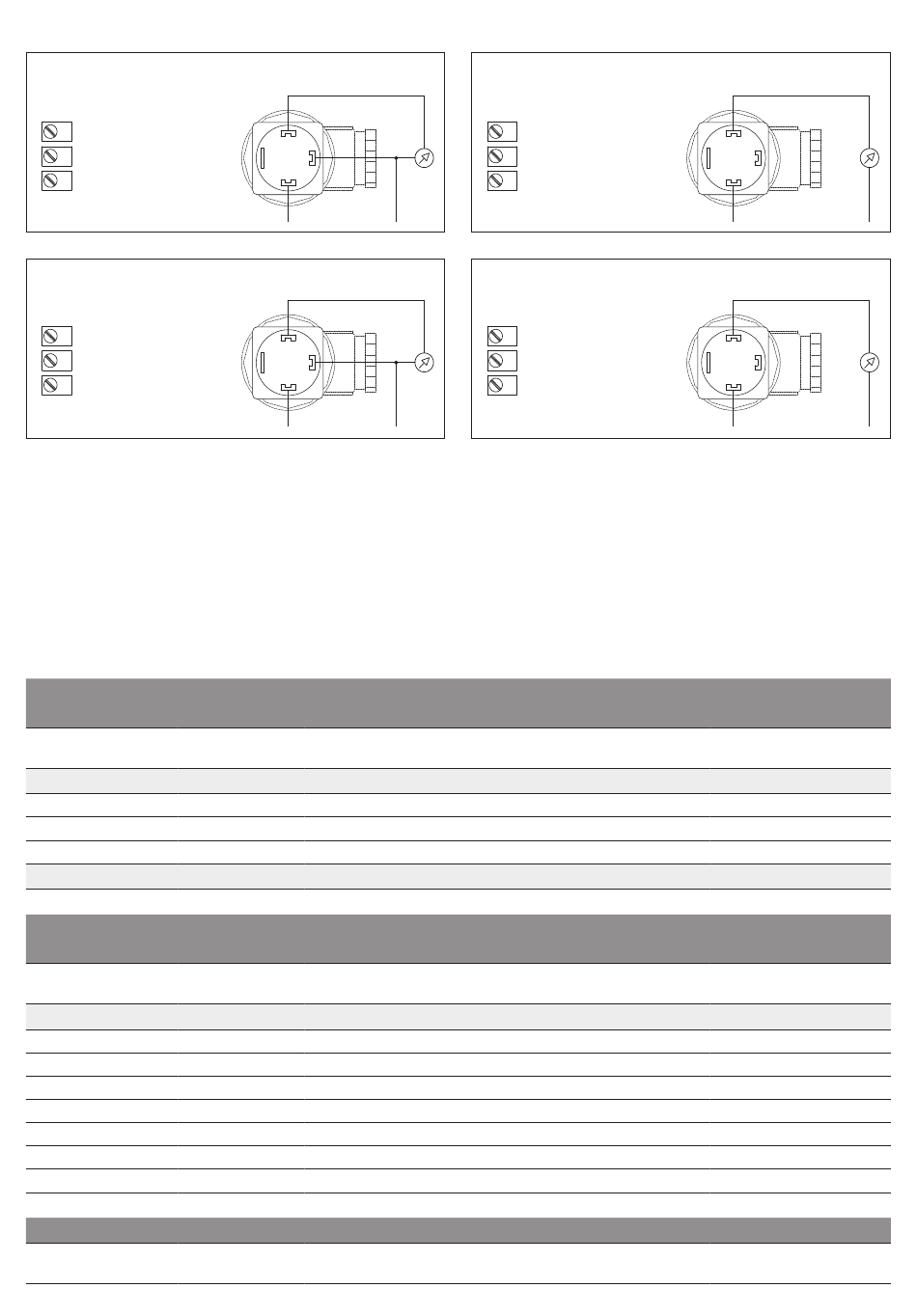

Схема соединения
2 Output pressure 0-10V
3
GND
1 Supply voltage
UB+ 24V AC/DC
Схема соединения
2 Output pressure 0-10V
3 GND
1 Supply voltage
UB+ 24V AC/DC
PREMASGARD ®
Измерительный преобразователь давления, Standard
SHD - SD для газообразных и жидких сред
Диапазон Тип ⁄ WG01
измерения
SHD - SD - U
0... 6 бар S H D - S D - U 6
0...10 бар S H D - S D - U 10
0...16 бар S H D - S D - U 16
Примечание: Непригоден для аммиака и фреонов !
®
PREMASGARD Измерительный преобразователь давления, Premium
SHD для газообразных и жидких сред
Диапазон Тип ⁄ WG01
измерения
SHD - U
0... 1 бар S H D - U 1
0...2,5 бар S H D - U 2,5
0... 6 бар S H D - U 6
0... 10 бар S H D - U 10
0... 16 бар
S H D - U 16
0... 25 бар S H D - U 2 5
0... 40 бар S H D - U 4 0
ПРИНА Д ЛЕЖНОСТИ
LCD - SHD Дисплейный модуль, откалиброван и настроен на заводе, вставной,
ЖК-дисплей можно поворачивать и наклонять (бар, другие единицы измерения по запросу)
SHD - SD ⁄ SHD
SHD - SD - U
OUT
2
3
1
+
IN
OUT
2
3
1
+
IN
Арт. №
Вариант U
1 3 0 1 - 2 1 2 1 -0 5 5 0 -1 2 0
1 3 0 1 - 2 1 2 1 -0 5 6 0 -1 2 0
1 3 0 1 - 2 1 2 1 -0 5 7 0 -1 2 0
Арт. №
Вариант U
1 3 0 1 - 2 1 1 1 -0 5 2 0 -2 2 0
1 3 0 1 - 2 1 1 1 -0 5 3 0 -2 2 0
1 3 0 1 - 2 1 1 1 -0 5 5 0 -2 2 0
1 3 0 1 - 2 1 1 1 -0 5 6 0 -2 2 0
1 3 0 1 - 2 1 1 1 -0 5 7 0 -2 2 0
1 3 0 1 - 2 1 1 1 -0 5 8 0 -2 2 0
1 3 0 1 - 2 1 1 1 -0 5 9 0 -2 2 0
Схема соединения
2 Output pressure 4...20mA
GND
3
Free
1 Supply voltage
UB+ 24V DC
–
SHD - U Схема соединения
2 Output pressure 4...20mA
GND
3 Free
1 Supply voltage
UB+ 24V DC
–
OUT
2
3
1
+
IN
OUT
2
3
1
+
IN
Тип ⁄ WG01 Арт. №
SHD - SD - I Вариант I
S H D - S D - I 6 1301- 2122- 0550- 000
S H D - S D - I 10 1301- 2122- 0560- 000
S H D - S D - I 16 1301- 2122- 0570- 000
Тип ⁄ WG01 Арт. №
SHD - I Вариант I
S H D - I 1 1301- 2112- 0520- 120
S H D - I 2,5 1301- 2112- 0530- 120
S H D - I 6 1301- 2112- 0550- 120
S H D - I 10 1301- 2112- 0560- 120
S H D - I 16 1301- 2112- 0570- 120
S H D - I 2 5 1301- 2112- 0580- 120
S H D - I 4 0 1301- 2112- 0590- 120
Дополнительная плата
Rev. 2021 - V14
SHD - SD - I
–
SHD - I
–
