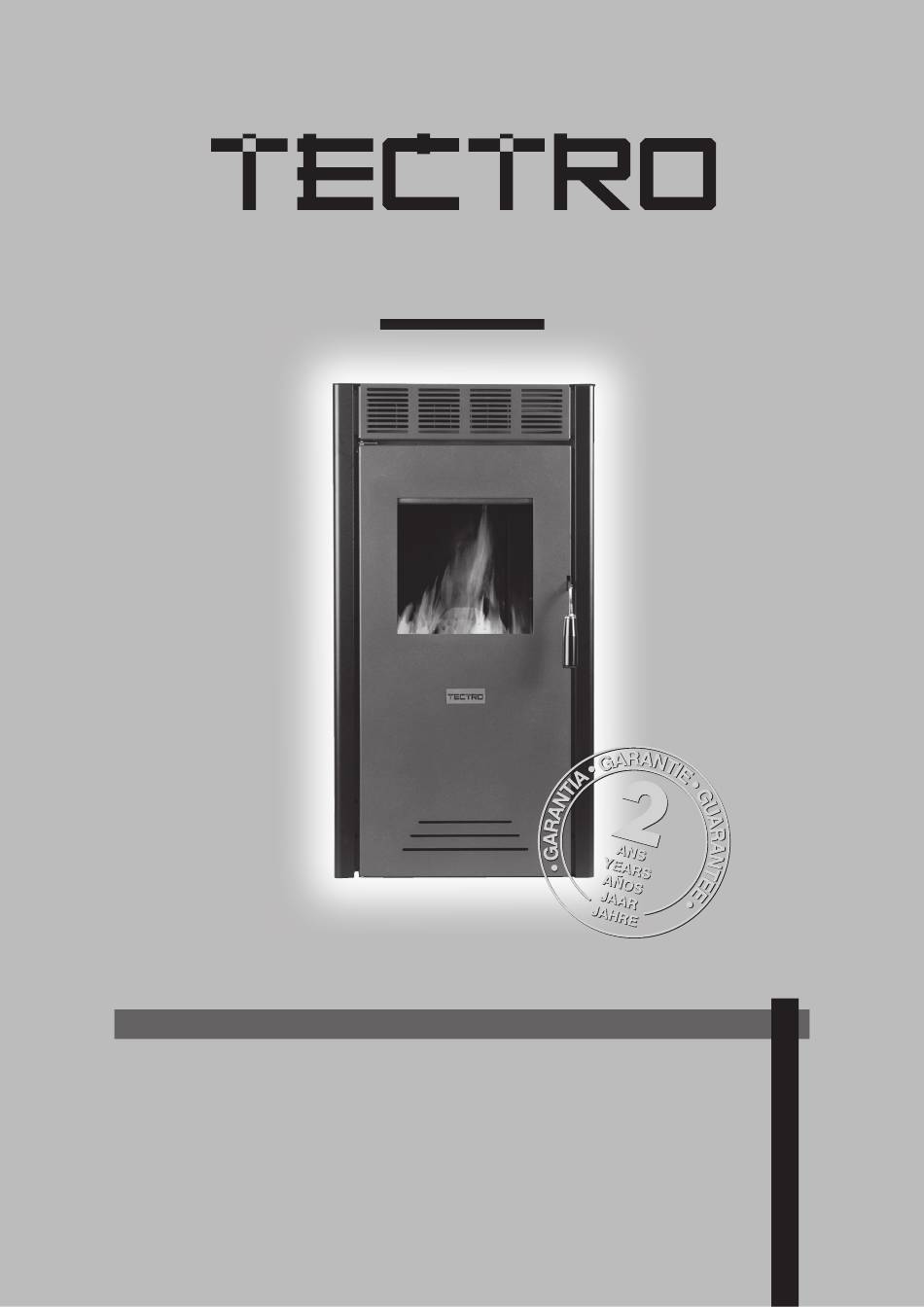

- Page 1 TBH 462 TBH 462 MANUEL D’INSTALLATION...
- Page 2 COMPONENTES IMPORTANTES Porte du foyer Joint silicone porte du foyer Vitre Vitre Brasero Couvercle de la tré- mie à combustible Déflecteur intérieur Compartiment du foyer Tige de pivotement Chambre de combus- tion Compartiment tiroir à cendre Chambre à fumée Tiroir à cendre Protection extracteur de fumée Couvercle de la cham-...
-
Page 3: Avant-Propos
AVANT-PROPOS Ce manuel d’installation est prévu pour une utilisation par des individus possédant des connaissances adéquates en ingénierie électrique, mécanique et de combus- tion. Veuillez noter qu’une installation incorrecte et/ou impropre du poêle peut entraîner des dommages corporels et/ou matériels conséquents. Les dommages causés par une installation incorrecte/impropre et/ou par le non-respect des recom- mandations de ce manuel ne sont pas couverts par la garantie. -
Page 4: Consignes De Sécurité
A. CONSIGNES DE SÉCURITÉ : Toutes les réglementations locales, y compris celles se rapportant à des normes na- tionales et européennes, doivent être observées lors de l’installation de l’appareil. Installez cet appareil uniquement s’il est conforme aux normes, lois et règlementa- tions locales/nationales. - Page 5 • La surface du poêle peut être très chaude lorsqu’il est allumé. Ne laissez JAMAIS des enfants seuls dans la pièce avec le poêle. Surveillez les enfants et assurez-vous qu’ils ne jouent pas avec le poêle. • Ce poêle ne doit pas être utilisé par des enfants, ni par des personnes dont la mobilité, les capacités sensorielles ou mentales sont limitées, ni par des per- sonnes sans expérience ni connaissances de l’appareil, sauf si une personne responsable de leur sécurité...
-
Page 6: Installation Du Poêle Et Du Carneau
• La fiche du cordon électrique doit être compatible avec la prise. • En cas de doute, faites vérifier l’installation électrique par un expert agréé. • Ne couvrez jamais les entrées et sorties d’air de l’appareil. • N’introduisez jamais d’objets dans les ouvertures de l’appareil. •... -
Page 7: Le Conduit De Fumée/La Cheminée
être considéré comme des charges concentrées puisqu’il est doté de 4 pieds. Ren- forcez le plancher si nécessaire. Pour que votre appareil soit performant et pour votre sécurité, il est extrêmement important que le poêle soit installé correctement. Pour cela : • Ce poêle doit être installé... -
Page 8: Ventilation Et Ventilation Mécanique
Le poêle nécessite un tirage de 12 Pa (à plus ou moins 2 Pa). Ce tirage doit être mesuré lorsque le poêle et la cheminée sont chauds. Si le tirage est supérieur à 12 Pa, l’efficacité est réduite et les hautes températures qui en résultent réduisent la durée de vie du poêle. -
Page 9: Raccordement Électrique
Illustration 2 : vanne À des fi ns d’amélioration du produit, notez que le fabricant se réserve le droit de papillon. Remarque : la changer le diamètre d’entrée de l’air de combustion et/ou de sortie des gaz de vanne papillon est livrée desserrée. -
Page 10: Première Mise En Service Après L'installation
B.3.1 Schéma de câblage Console Câble plat Prise en série Prise écran Module horloge Microprocesseur Capteur temp. ambiante Thermostat externe Bleu Rouge Thermocouple fumée Fusible+4A 5X20 “F” ALP = manostat sécurité générale Bleu ALT = thermostat sécurité générale Condenseur Marron (réactivation manuelle) Vis sans fin Extracteur de fumée... -
Page 11: Tâches De Maintenance
N’utilisez pas de laine d’acier, de chlorure d’hydrogène ou d’autre produit corro- sif, agressif ou grattant pour nettoyer la surface intérieure comme extérieure du poêle. • Avant de commencer les activités d’entretien ou de nettoyage, le feu doit être complètement éteint et toutes les surfaces du poêle doivent avoir suffisamment refroidi. - Page 12 Remplacez le joint de porte en utilisant la pièce de re- change originale Tectro réf. COM 0244. Le joint est fourni avec 4 broches métal- liques dans les angles (voir l’illustration 5). Ces broches doivent être correctement insérées dans les trous de la porte.
- Page 13 Vérifiez que le poêle est débranché de l’alimentation électrique. Retirer les 2 vis. Voir l’illustration 10. Le couvercle maintenance peut alors être retiré. Illustration 10 D.3.5 Nettoyage du ventilateur de recirculation de l‘air de la pièce Le ventilateur de recirculation de l’air de la pièce doit être nettoyé une fois par an par un technicien agréé.
- Page 14 Retirez le moteur avec le rotor. Nettoyez le siège du moteur avec une brosse en laiton. Nettoyez le raccord entre le ventilateur et la sortie des gaz de carneau. Voir l‘illustration 16. Nettoyez la combinaison du moteur et du ventilateur doucement avec une bros- se en laiton et un aspirateur.
-
Page 15: Pièces De Rechange
E. PIÈCES DE RECHANGE Utilisez uniquement des pièces de rechange d’origine agréées par. Pour que votre commande de pièces de rechange soit traitée le plus efficacement possible, joignez-y toujours les informations suivantes : • numéro de série du poêle pour lequel la pièce est demandée •... -
Page 17: Résolution Des Pannes
Pour plus de détails sur le guide de résolution des pannes, reportez-vous au manuel de l’utilisateur. G. RÉGLAGE DES PARAMÈTRES Non destiné à la publication. Destiné uniquement aux installateurs agréés. H. DONNÉES TECHNIQUES Modèle TBH 462 Type de poêle à granules de bois Capacité (*) 2600 - 6000 Consommation électrique... - Page 18 --- --- -- ---- -- -- --- ----- -- -- --- ----- -- -- --- ----- -- -- --- ----- --- --- -- ---- -- ---- -- ---- -- ---- -- ---- www.pvg.eu DISTRIBUTED IN EUROPE BY PVG HOLDING B.V. Benötigen Sie weitere Informationen oder treten Probleme auf, besuchen Sie bitte unsere Website www.pvg.eu, oder setzen Sie sich mit unse- rem Kundendienst in Verbindung (Telefonnummer auf www.pvg.eu).
