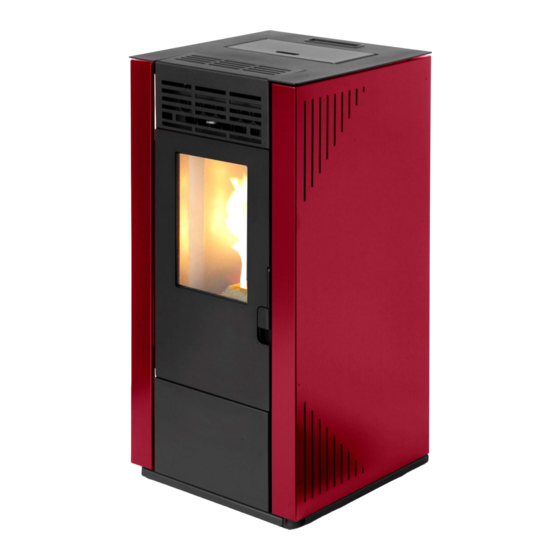

Tectro TBH 558 Manuel D'installation
  1. Manuels
  2. Marques
  3. Tectro Manuels
  4. Cheminées d'intérieur
  5. TBH 558
  6. Manuel d'installation

Tectro TBH 558 Manuel D'installation

Masquer les pouces Voir aussi pour TBH 558:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
TBH 558/TBH 564/TBH 565/TBH 570
MANUEL D'INSTALLATION (SEULEMENT LA FRANCE)
3
MANUEL D'INSTALLATION (SEULEMENT LA BELGIQUE)
6
>
1
INSTALLATIONSMANUAL
MANUALE DI INSTALLAZIONE
INSTALLATIEHANDLEIDING
2
18
34
50
66

Publicité

Table des Matières
loading

Manuels Connexes pour Tectro TBH 558

Sommaire des Matières pour Tectro TBH 558

  • Page 1 TBH 558/TBH 564/TBH 565/TBH 570 MANUEL D’INSTALLATION (SEULEMENT LA FRANCE) MANUEL D’INSTALLATION (SEULEMENT LA BELGIQUE) INSTALLATIONSMANUAL MANUALE DI INSTALLAZIONE > INSTALLATIEHANDLEIDING...

  • Page 2: Conditions Minimales Auxquelles Un Conduit De Fumée Doit Satisfaire

    AVANT-PROPOS CONSIGNES DE SÉCURITÉ INSTRUCTIONS DE MONTAGE DES ÉLÉMENTS FOURNIS 3.1 Montage de l’écran (s’il n’est pas déjà installé) 3.2. Mise en place du détecteur de température ambiante. CONDITIONS MINIMALES EN MATIÈRE DE CONDUIT DE FUMÉE 4.1 Conditions minimales auxquelles un conduit de fumée doit satisfaire CONDUIT DE RACCORDEMENT.

  • Page 3: Avant-Propos

    1. AVANT-PROPOS: Nous vous recommandons de faire installer cet appareil par un monteur qualifié partenaire et/ou certifié Qualibois ou équivalent. Si vous souhaitez néanmoins réaliser l’installation vous-même, nous vous invitons à lire scrupuleusement les indications de ce manuel et en particulier les conséquences qu’une mauvaise in- stallation peut entraîner.

  • Page 4: Consignes De Sécurité

    2. CONSIGNES DE SÉCURITÉ: NOTE! Toutes les images de ce manuel et sur l’emballage ne sont pas contractuelles, elles ont uniquement une fonction d’illustration. Votre appareil peut être différent de celui des illustrations. Le non respect des instructions comme mentionnées dans ce manuel peut provoquer des situations dangereuses et annule l’application de la garantie.
  • Page 5 mm entre l’arrière/les côtés du poêle et les murs. • La surface du poêle peut être très chaude lorsqu’il est allumé. Ne laissez JA- MAIS des enfants seuls dans la pièce avec le poêle. Surveillez les enfants et assurez-vous qu’ils ne jouent pas avec le poêle. •...
  • Page 6 totalité du système (y compris le conduit de fumée) plus fréquemment. • N’utilisez pas le poêle comme barbecue. Il est interdit de brancher plusieurs appareils sur un même conduit de fumée. Ne brancher qu’un seul poêle par conduit de cheminée. Ce poêle nécessite également une alimentation électrique.

  • Page 7: Montage De L'écran (S'il N'est Pas Déjà Installé)

    3. INSTRUCTIONS DE MONTAGE DES ÉLÉMENTS FOURNIS 3.1 MONTAGE DE L’ÉCRAN (S’IL N’EST PAS DÉJÀ INSTALLÉ) S’applique uniquement aux modèles comportant des panneaux latéraux en majolique. Placez les panneaux latéraux en majolique avant le montage de l’écran. Ôtez la plaque supérieure de la poêle. Celle-ci est simplement posée sur le dessus du poêle.
  • Page 8 Le fabricant et le distributeur rejettent formellement toute responsabilité : • Si l’installation ne respecte pas la législation nationale/locale. • Si les conditions minimales de l’installation, indiquées dans ce manuel ne sont pas respectées, en cas d’absence de législation nationale/locale. CONDITIONS MINIMALES AUXQUELLES UN CONDUIT DE FUMÉE DOIT SAT- ISFAIRE Un seul appareil doit être raccordé...

  • Page 9: Conduit De Raccordement

    bustion peuvent obstruer de façon plus ou moins importante le passage d’un conduit de fumée existant, ce qui nuira de façon importante au bon fonctionnement de l’appareil. Un amas de suie et d’autres salissures peut s’enflammer et créer des situations dangereuses. Il est rappelé de nouveau que le diamètre maximal du conduit ne peut dépasser 150mm.

  • Page 10: Schema General D'installation

    6. SCHEMA GENERAL D’INSTALLATION Vous trouverez dans les pages 85 à 98 des schémas préconisés d’installation : - de conduit de fumée en situation intérieure (schémas B à E) - de conduit de fumée en situation extérieure (schéma A). Dans ce dernier cas, les caractéristiques du conduit et de la gaine isolante doivent être adaptés aux con- ditions extérieures.

  • Page 11: Je Possède Un Conduit De Cheminée Et Une Ar- Rivée D'air

    JE POSSÈDE UN CONDUIT DE CHEMINÉE ET UNE AR- RIVÉE D’AIR Vous pouvez utiliser un flexible inox dans le boisseau existant. Son diamètre ne doit pas dépasser 150 mm. Il est également impératif de prévoir une entrée d’air : • soit par une grille de 200 cm non obturable, •...

  • Page 12: Je Souhaite Faire Passer Les Tuyaux À L'extérieur

    JE SOUHAITE FAIRE PASSER LES TUYAUX À L’EXTÉRIEUR Il est obligatoire d’utiliser des tuyaux isolés afin d’éviter toute condensation et rendre inefficace l’évacuation des fumées. Il est également impératif de prévoir une entrée d’air : • soit par une grille de 200 cm non obturable, •...

  • Page 13: Je Souhaite Créer Un Conduit Dans Ma Maison Je Dispose D'une Arrivée D'air Independante

    JE SOUHAITE CRÉER UN CONDUIT DANS MA MAISON JE DISPOSE D’UNE ARRIVÉE D’AIR INDEPENDANTE Il est impératif de prévoir une entrée d’air : • soit par une grille de 200 cm non obturable, • soit par un trou dans le mur canalisé par un tuyau d’arrivée d’air de maximum 50 cm de longeur et de 50 mm de diamètre et relié...

  • Page 14: Je Ne Dispose Pas D'une Arrivée D'air Indé- Pendante

    JE NE DISPOSE PAS D’UNE ARRIVÉE D’AIR INDÉ- PENDANTE Nous vous demandons d’utiliser un tuyau double flux ayant un avis technique du CSTB pour vous permettre d’avoir une installation conforme : arrivée d’air et évacuation. De plus ce type de tuyau permet un rendement supérieur. Fumées Terminal vertical Solin avec larmier...

  • Page 15: Arrivee D'air Frais

    7. ARRIVEE D’AIR FRAIS L’air frais peut arriver selon trois possibilités : Par un système de tuyaux double flux par une bouche d’aération non obturable de 200 cm² Par un tuyau relié directement à l’appareil. Dans ce cas, veiller à ce que ce tuyau soit d’un diamètre de 50 mm et d’une longueur maximale de 50 cm (figure 11) et en aucun cas d’un diamètre inférieur ou d’une longueur su- périeure.

  • Page 16: Table Des Matières

    9. RACCORDEMENT ÉLECTRIQUE Ce poêle nécessite une alimentation électrique. Lisez attentivement les observations ci-dessous. L’électricité ne doit être branchée qu’à la fin de tous les autres travaux d’installation. Avant le raccordement électrique, lisez également les chapitres 3 et 3.1 du manuel d’utilisation. Vérifiez que le courant électrique correspond à...

  • Page 17: Première Mise En Service

    10. PREMIÈRE MISE EN SERVICE Avant la première mise en service, lisez attentivement le manuel d’utilisation (en par- ticulier le chapitre 3). 11. DONNÉES TECHNIQUES Modèle TBH 558 TBH 564 TBH 565 TBH 570 Type de poêle à granulés de bois à granules de bois à granules de bois à granules de bois Capacité...
  • Page 18 AVANT-PROPOS CONSIGNES DE SÉCURITÉ INSTRUCTIONS DE MONTAGE DES ÉLÉMENTS FOURNIS 3.1 Montage de l’écran (s’il n’est pas déjà installé) 3.2. Mise en place du détecteur de température ambiante. CONDITIONS MINIMALES EN MATIÈRE DE CONDUIT DE FUMÉE 4.1 Conditions minimales auxquelles un conduit de fumée doit satisfaire LE PONT DE RACCORDEMENT DU CONDUIT DE FUMÉE À...
  • Page 19 1. AVANT-PROPOS: Le poêle doit être installé par un installateur agréé (A.F.). Ceci est pour l’utilisateur final la seule garantie que l’installateur dispose de connaissances suffisantes sur le produit. Ce manuel d’installation est prévu pour une installation réalisée par une personne disposant de solides compétences dans les domaines thermiques, mécaniques, électriques et de fumisterie.
  • Page 20 2. CONSIGNES DE SÉCURITÉ: NOTE! Toutes les images de ce manuel et sur l’emballage ne sont pas contractuelles, elles ont uniquement une fonction d’illustration. Votre appareil peut être différent de celui des illustrations. Le non respect des instructions comme mentionnées dans ce manuel peut provoquer des situations dangereuses et annule l’application de la garantie.
  • Page 21 MAIS des enfants seuls dans la pièce avec le poêle. Surveillez les enfants et assurez-vous qu’ils ne jouent pas avec le poêle. • Ce poêle ne doit pas être utilisé par des enfants, ni par des personnes dont la mobilité, les capacités sensorielles ou mentales sont limitées, ni par des personnes sans expérience ni connaissances de l’appareil, sauf si une per- sonne responsable de leur sécurité...
  • Page 22 Il est interdit de brancher plusieurs appareils sur un même conduit de fumée. Ne brancher qu’un seul poêle par conduit de cheminée. Ce poêle nécessite également une alimentation électrique. Veuillez lire attentive- ment les avertissements et remarques suivantes : • N’utilisez jamais un cordon électrique endommagé.
  • Page 23 3. INSTRUCTIONS DE MONTAGE DES ÉLÉMENTS FOURNIS 3.1 MONTAGE DE L’ÉCRAN (S’IL N’EST PAS DÉJÀ INSTALLÉ) S’applique uniquement aux modèles comportant des panneaux latéraux en majolique. Placez les panneaux latéraux en majolique avant le montage de l’écran. Ôtez la plaque supérieure de la poêle. Celle-ci est simplement posée sur le dessus du poêle.
  • Page 24 Le fabricant et le distributeur rejettent formellement toute responsabilité : • Si l’installation ne respecte pas la législation nationale/locale. • Si les conditions minimales de l’installation, indiquées dans ce manuel ne sont pas respectées, en cas d’absence de législation nationale/locale. CONDITIONS MINIMALES AUXQUELLES UN CONDUIT DE FUMÉE DOIT SAT- ISFAIRE Un seul appareil doit être raccordé...
  • Page 25 sa partie inférieure directement sur le conduit de raccordement du poêle. Si une partie horizontale est montée sur le conduit de raccordement du poêle, montez alors un raccord en Té avec une trappe de visite dans sa partie infé- rieure. Une éventuelle humidité et des éléments solides peuvent être cueillis dans ce raccord en Té, puis éliminés en ouvrant la trappe de visite.

  • Page 26: Plaque De Séparation Incendie

    Regardez l’illustration 9A pour des exemples d’installation d’un poêle à gra- nulés. Illustration 9A: Accélérateur de tirage Support mural Liaison avec le tuyau de conduit de fumée Tuyau de poêle double paroi Traversée de mur double paroi isolée Raccord en Té avec bouchon Bouchon Tuyau d’aspiration de l’air de combustion Tuyau de conduit de fumée simple paroi (peut être exécuté...
  • Page 27 fumée existante. Raccord Plaque de séparation incendie Anneau de liaison avec le tuyau de conduit de fumée Tuyau de conduit de fumée double paroi isolée (peut être exécuté en simple paroi jusqu’au raccordement du conduit de fumée) Raccord en Té avec bouchon Tuyau d’aspiration de l’air de combustion Illustration 9E: Traversée de mur double paroi isolée...

  • Page 28: Raccordement Du Tuyau D'évacuation De L'air De Combustion

    fumée doit être de 5 mètres maximum, car le tableau indique que la hauteur du conduit de fumée avec un Té ne doit pas dépasser 7 mètres. Deux autres coudes seront montés ; le conduit de fumée doit être baissée de 2 mètres, ce qui signifie 7 mètres - 2 mètres = 5 mètres.
  • Page 29 Capacité de ventilation mécanique Section de ventilation requise supplémentaire [cm <50 50 – 100 101 – 150 8. PLACEMENT DU POÊLE N’installez jamais l’unité et n’effectuez jamais de travaux de maintenance sur l’unité lorsqu’elle est branchée sur le secteur. Vérifiez toujours que le poêle est débranché...

  • Page 30: Raccordement Électrique

    9. RACCORDEMENT ÉLECTRIQUE Ce poêle nécessite une alimentation électrique. Lisez attentivement les observations ci-dessous. L’électricité ne doit être branchée qu’à la fin de tous les autres travaux d’installation. Avant le raccordement électrique, lisez également les chapitres 3 et 3.1 du manuel d’utilisation. Vérifiez que le courant électrique correspond à...

  • Page 31: 9.1 Schéma De Câblage

    9.1 SCHÉMA DE CÂBLAGE Illustration 14 : Capteur de température ambiante Capteur de température du conduit de fumée Commutateur de pression différentielle du conduit de fumée Thermostat de sécurité Moteur de vis sans fin d’alimentation en granules Écran Nappe de connexion écran Tige d’allumage Ventilateur d’air ambiant Ventilateur d’extraction de la fumée...

  • Page 32: Données Techniques

    11. DONNÉES TECHNIQUES Modèle TBH 558 TBH 564 TBH 565 TBH 570 Type de poêle à granulés de bois à granules de bois à granules de bois à granules de bois Capacité (*) 2650 - 5800 2650 - 6400 2650 - 6500 2650 - 7000 Consommation électrique...
  • Page 33 Pour une installation sur le marché Français, voir page 2...
  • Page 34 INDLEDNING SIKKERHEDSINSTRUKTIONER MONTAGE AF DE MEDFØLGENDE DELE 3.1 Montage af display (hvis det ikke allerede er installeret) 3.2. Montage af rumtemperaturføler MINIMUMSKRAV TIL RØGKANAL/SKORSTEN 4.1 Minimumskrav til skorstenen TILSLUTNINGSRØR TIL SKORSTEN PÅ OVN TILSLUTNING AF LEDNING TIL FORBRÆNDINGSLUFT NØDVENDIG VENTILATION I RUMMET, NÅR OVNEN ER I BRUG KRAV TIL OVNENS PLACERING ELEKTRISK TILSLUTNING 9.1 Eldiagram...
  • Page 35 1. INDLEDNING: Denne servicevejledning er beregnet til brug af personer, som er uddannet in- den for og har erfaring med elektriske og mekaniske installationer samt forbræn- dingsteknik. Bemærk, at forkert og/eller utilstrækkelig installation af ovnen kan medføre alvorlig personskade og/eller materiel skade. Skader, som skyldes forkert/ utilstrækkelig installation, eller som skyldes, at anvisningerne i denne vejledning ikke følges, er ikke dækket af garantien.

  • Page 36: Sikkerhedsinstruktioner

    2. SIKKERHEDSINSTRUKTIONER BEMÆRK! Alle billeder i denne brugsanvisning og på emballagen er kun til reference. De kan afvige en smule fra det ovnen, du har købt. Det er den faktiske udformning, der gælder. Hvis kravene i denne brugsanvisning ikke følges, der kan opstå farlige situationer og kan det medføre, at garantien bortfalder Ovnen skal installeres på...
  • Page 37 være alene sammen med ovnen. Børn bør holdes under opsyn for at sikre, at de ikke leger med ovnen. • Ovnen må ikke bruges af personer (herunder børn) med fysisk eller psykisk handicap, personer med nedsat føleevne eller personer med manglende er- faring eller viden, medmindre det sker under opsyn eller efter vejledning af en person, der er ansvarlig for deres sikkerhed.
  • Page 38 Denne ovn skal også forsynes med elektrisk strøm. Læs advarslerne og bemærknin- gerne nedenfor grundigt igennem: • Brug ikke et defekt strømkabel. • Et defekt strømkabel må kun udskiftes af leverandøren eller en autoriseret person eller et serviceværksted. • Klem eller bøj ikke kablet. •...

  • Page 39: Montage Af Display (Hvis Det Ikke Allerede Er Installeret)

    3. MONTAGE AF DE MEDFØLGENDE DELE 3.1 MONTAGE AF DISPLAY (HVIS DET IKKE ALLEREDE ER INSTALLERET) Kun for modeller med majolika-sidepaneler. Monter majolika-sidepanelerne, før displayet monteres. Fjern ovnens topplade. Denne ligger løst oven på ovnen. Løsn de to skruer, der sidder på ovnens bagside (se figur 1), så de to riller i displaybeslaget passer mellem skruerne.
  • Page 40 Brug kun godkendte installationsmaterialer til installation af skorstenen. Pilleovnens skorsten skal være varmebestandig (min. 450 ºC). Se i de lokale/ nationale regler, forskrifter, forordninger og normer, hvilke krav der stilles til installationsmaterialer til skorstene. Skorstenen og skorstenens udmunding skal monteres i tilstrækkelig afstand fra brændbare og let antændelige materialer.
  • Page 41 rende røgkanal/skorsten har en diameter på over 150 mm, skal den tilpasses og gøres egnet til en pilleovn, idet der monteres et rør i den eksisterende skorsten. Bemærk: Få en godkendt skorstensfejervirksomhed til at kontrollere, om den eksisterende skorsten er egnet til afbrænding af fast brændsel, såsom piller Trækket i skorstenen skal være 11 Pa (plus/minus 1 Pa).
  • Page 42 Brandspærreplade Dobbelt skorstensrør (kan også udføres med enkeltrør til loftet) T-rør med prop Ledning til indsugning af forbrændingsluft Figur 9C: Røghætte Krave til inddækning Tagbæring Etagebæring Koblingsring til skorstensrør Koncentrisk skorstensrør Etagebæring Brandspærreplade Koncentrisk skorstensrør Koncentrisk T-rør med prop Ledning til indsugning af forbrændingsluft; forbrændingsluften indsuges via det koncentriske rør Figur 9D: Røghætte...
  • Page 43 Minimumskrav til skorstenens dimen- Indvendig Indvendig sioner diameter på diameter på røgkanal 80 røgkanal 100 Min. lodret skorstenslængde 2.5 m 2.5 m Maks. lodret skorstenslængde 7.0 m 10 m 7.0 m 10 m Maks. lodret skorstenslængde ved brug af 5.0 m 8.0 m to 90º...
  • Page 44 6. TILSLUTNING AF LEDNING TIL FORBRÆNDINGSLUFT • Sørg altid for, at indtaget til frisk luft er i fuld overensstemmelse med den lokale lovgivning! • Sørg for, at indtaget til frisk luft er dækket med (for eksempel) et gitter for at forhindre, at dyr kan komme ind. Monter en slange eller tilsvarende ledning på...
  • Page 45 8. KRAV TIL OVNENS PLACERING Sørg for, at apparatet ikke installeres eller vedligeholdes, når den er tilslut- tet strømforsyningen. Sørg for, apparatet altid er frakoblet strømforsynin- gen! For at bestemme ovnens endelige placering skal det kontrolleres, om gulvet er tilstrækkelig stærkt til at bære ovnens vægt. Bemærk: Ovnens vægt er fordelt på...

  • Page 46: Elektrisk Tilslutning

    9. ELEKTRISK TILSLUTNING Til denne ovn skal bruges en strømforsyning. Læs nedenstående oplysninger nøje igen- nem. Ovnen må først tilsluttes strøm, når alt øvrigt installationsarbejde er fuldført. Læs også kapitel 3 og afsnit 3.1 i brugervejledningen, før ovnen tilsluttes strøm. Kontroller, at netspændingen svarer til tilslutningsspændingen på...

  • Page 47: Eldiagram

    ELDIAGRAM Figur 14: Rumtemperaturføler Temperaturføler for forbrændingsgasledning Differenstrykafbryder for forbrændingsledning Sikkerhedstermostat Snekkedrev til piller Display Tilslutningskabel til display Tændknap Ventilatorrum Røggasventilator Indkoderkabel Printkort 10. FØRSTE IBRUGTAGNING Læs brugervejledningen grundigt igennem (især kapitel 3), før ovnen tages i brug.

  • Page 48: Tekniske Data

    11. TEKNISKE DATA Model TBH 558 TBH 564 TBH 565 TBH 570 Ovntype Træpiller Træpiller Træpiller Træpiller Kapacitet (*) 2650 - 5800 2650 - 6400 2650 - 6500 2650 - 7000 Strømforbrug 300 / 100 300 / 100 300 / 100 300 / 100 Tilslutningsspænding...
  • Page 50 INTRODUZIONE ISTRUZIONI DI SICUREZZA ISTRUZIONI DI MONTAGGIO DELLE PARTI FORNITE IN DOTAZIONE 3.1 Montaggio del display (se non ancora installato) 3.2 Posizionare il sensore di temperatura ambiente REQUISITI MINIMI DEL CANALE DEI FUMI / CAMINO 4.1 Requisiti minimi che il camino deve soddisfare PUNTO DI COLLEGAMENTO DEL CAMINO ALLA STUFA COLLEGAMENTO DEL TUBO DELL’ARIA DI COMBUSTIONE VENTILAZIONE NECESSARIA DELL’AMBIENTE DURANTE L’UTILIZZO DELLA STUFA...
  • Page 51 1. INTRODUZIONE: Il presente manuale di installazione è destinato all’uso da parte di persone con adeguata conoscenza dell’ingegneria elettrica, meccanica e della combustione. Ricordiamo che l’errata e/o irregolare installazione della stufa potrebbe provocare gravi lesioni personali e/o danni alle cose. La garanzia non copre i danni provocati dall’errata e/o irregolare installazione e/o dal mancato rispetto delle indicazioni contenute nel presente manuale.

  • Page 52: Istruzioni Di Sicurezza

    2. ISTRUZIONI DI SICUREZZA: NOTA! Tutte le illustrazioni riportate nel manuale e sul cartone hanno un mero scopo esplicativo ed indicativo e potrebbero pertanto differire leggermente dell’apparecchio in vostro possesso. L’apparecchio di riferimento è quello che avete acquistato. L’inosservanza dei requisiti stabiliti nel presente manuale comporta l’annullamento della garanzia e potrebbe portare a situazioni pericolose.
  • Page 53 adulto e che non giochino con la stufa. • La stufa non dovrebbe essere usata da persone (compresi bambini) con ridot- te capacità fisiche, sensoriali o mentali, o con poca esperienza e conoscenza in materia, se non sotto la diretta supervisione o su istruzioni specifiche di una persona responsabile per la loro sicurezza.
  • Page 54 Questa stufa necessita di un collegamento elettrico. Leggere attentamente le av- vertenze e considerazioni riportate di seguito: • Non utilizzare un cavo elettrico danneggiato. • Un cavo elettrico danneggiato dovrà essere sostituito dal fornitore o da per- sonale autorizzato/centro riparazioni. •...
  • Page 55 3. ISTRUZIONI DI MONTAGGIO DELLE PARTI FORNITE IN DOTAZIONE 3.1 MONTAGGIO DEL DISPLAY (SE NON ANCORA INSTALLATO) Applicabile solo per modelli con pannelli laterali in maiolica. Posizionare i pannelli laterali in maiolica prima di eseguire il montaggio del display. Rimuovere la piastra superiore della stufa. Tale piastra è appoggiata sulla stufa.
  • Page 56 REQUISITI MINIMI CHE IL CAMINO DEVE SODDISFARE Al camino può essere collegato un solo apparato. Non collegare più apparati a un unico camino. Non collegare in nessun caso due stufe, una cappa di as- pirazione e una stufa, un secondo camino, eccetera a un unico camino. Cfr. la figura 7.
  • Page 57 L’uscita del camino deve essere dotata di una copertura approvata. Il camino e la stufa devono essere facilmente accessibili per l’ispezione e la pulizia. La stufa non può essere utilizzata per supportare il camino/canale dei fumi. In caso di utilizzo di un canale dei fumi/camino esistente, esso deve esse- re pulito da un’impresa di pulizia di camini autorizzata prima di eseguire l’istallazione della stufa.
  • Page 58 Tubo a parete doppia Passaggio a parete a doppio isolamento Giunto a T con tappo di chiusura Tappo di chiusura Tubo di aspirazione aria di combustione Canna fumaria a parete singola (può essere realizzata anche a pa- rete doppia) Canna fumaria a parete doppia (può essere realizzata anche a pa- rete singola) Figura 9B: Cappa di tiraggio...
  • Page 59 Figura 9E: Passaggio a parete a doppio isolamento Cappa di tiraggio orizzontale Rosetta Giunto a T con tappo di chiusura Tubo di aspirazione aria di combustione Canna fumaria a parete singola (può essere realizzata anche a parete doppia) Dati relativi ai requisiti minimi per le Diametro Diametro dimensioni del camino...
  • Page 60 6. COLLEGAMENTO DEL TUBO DELL’ARIA DI COMBUSTIONE • Assicurarsi che il posizionamento della presa dell’aria fresca sia sempre conforme alla legislazione locale! • Assicurarsi che la presa dell’aria fresca per la combustione sia coperta, ad esempio, da una griglia che eviti l’ingresso di animali. Collegare un tubo flessibile o un canale analogo da 50 mm all’ingresso dell’aria di combustione presente sul retro della stufa, cfr.
  • Page 61 8. POSIZIONARE L’UNITÀ Non installare mai l’unità o eseguire operazioni di manutenzione su di essa se la spina elettrica è collegata alla presa. Assicurarsi sempre che la stufa sia scollegata dalla rete! Per il posizionamento definitivo della stufa assicurarsi che il pavimento sia sufficientemente solido al fine di sopportare il peso della stessa.

  • Page 62: Collegamenti Elettrici

    9. COLLEGAMENTI ELETTRICI Per questa stufa è necessaria una alimentazione elettrica. Leggere attentamente le indicazioni sottostanti. La stufa può essere collegata alla rete elettrica solo una volta completate tutte le altre operazioni di installazione. Prima di collegare la stufa alla rete elettrica leggere anche il capitolo 3 e 3.1 del manuale d’uso.

  • Page 63: Schema Elettrico

    9.1 SCHEMA ELETTRICO Figura 14: Sensore temperatura ambiente Sensore temperatura ambiente del tubo gas di combustione Pressostato differenziale del tubo gas di combustione Termostato di sicurezza Trasmissione a vite pellet Display Cavo di collegamento display Pulsante d’accensione Vano di ventilazione Ventola estrazione gas di combustione Cavo encoder Circuito stampato...

  • Page 64: Dati Tecnici

    11. DATI TECNICI Model TBH 558 TBH 564 TBH 565 TBH 570 Tipo di stufa Stufa a pellet Stufa a pellet Stufa a pellet Stufa a pellet Capacità (*) 2650 - 5800 2650 - 6400 2650 - 6500 2650 - 7000...
  • Page 65 >...
  • Page 66 VOORWOORD VEILIGHEIDSINSTRUCTIES MONTAGE INSTRUCTIE VAN MEEGELEVERDE DELEN 3.1 Montage van het display (tenzij al af fabriek geïnstalleerd) 3.2 Plaatsen van de ruimte temperatuur sensor MINIMALE EISEN AAN HET ROOKKANAAL / SCHOORSTEEN 4.1 Minimale eisen waaraan de schoorsteen moet voldoen AANSLUITPUNT VAN DE SCHOORSTEEN AAN DE KACHEL AANSLUITEN VAN DE VERBRANDINGSLUCHT LEIDING BENODIGDE VENTILATIE VAN DE RUIMTE TIJDENS EEN IN BEDRIJF ZIJNDE KACHEL PLAATSEN VAN DE KACHEL...
  • Page 67 1. VOORWOORD: Deze installatiehandleiding is bedoeld voor gebruik door personen met voldoen- de kennis op het gebied van elektrotechniek, werktuigbouw en verbrandings- techniek. Let op: verkeerde en/of onjuiste installatie van de kachel kan resulteren in ernstig lichamelijk letsel en/of schade aan eigendommen. Schade veroorzaakt door verkeerde/onjuiste installatie en/of het niet opvolgen van de adviezen in deze handleiding valt niet onder de garantie.
  • Page 68 2. VEILIGHEIDSAANWIJZIGINGEN: LET OP! Alle afbeeldingen in deze handleiding en op de verpakking zijn alleen bedoeld als toelichting en indicatie en kunnen enigszins afwijken van het apparaat dat u heeft gekocht. Alleen de werkelijke vorm is belangrijk. Het niet opvolgen van de in deze handleiding gegeven eisen zou kunnen leiden tot gevaarlijke situaties en leidt ertoe dat de garantie vervalt.
  • Page 69 • Tijdens gebruik kan de kachel aan de buitenkant erg heet worden. Laat NOOIT kinderen zonder toezicht bij de kachel achter. Houd toezicht op kin- deren om te voorkomen dat ze met de kachel spelen. • Deze kachel is niet bestemd voor gebruik door personen (waaronder begre- pen kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens, of met onvoldoende ervaring en kennis, tenzij zij onder toezicht staan van of aanwijzingen met betrekking tot het gebruik van het apparaat hebben...
  • Page 70 Voor deze kachel is ook een elektrische voeding nodig. Lees de onderstaande waarschuwingen en opmerkingen goed door: • Gebruik geen beschadigde voedingskabel. • Een beschadigde stroomkabel mag alleen worden vervangen door de leve- rancier of door een bevoegde persoon of een bevoegd servicepunt. •...
  • Page 71 3. MONTAGEINSTRUCTIE VAN MEEGELEVERDE DELEN 3.1 MONTAGE VAN HET DISPLAY (INDIEN NOG NIET GEÏNSTALLEERD) Alleen van toepassing voor modellen met majolica-zijpanelen: Plaats de majolica-zijpanelen alvorens het display wordt gemonteerd. Verwijder de bovenplaat van de kachel. Deze ligt los op de kachel. Draai de twee schroeven welke aan de achterzijde van de kachel gemon- teerd zijn, ( zie afbeelding 1), los zodat de twee gleuven van de displaymon- tageplaat tussen de schroeven passen.
  • Page 72 stelde eisen ten aanzien van de installatie zoals hier beschreven niet opge- volgd worden. MINIMALE EISEN WAARAAN DE SCHOORSTEEN MOET VOLDOEN Er mag slechts één apparaat op de schoorsteen worden aangesloten. Meer- dere apparaten aansluiten op één en dezelfde schoorsteen is niet toege- staan.
  • Page 73 onderzijde een inspectieluik te monteren. Eventueel vocht en vaste bestand- delen worden opgevangen in dit T-stuk en kunnen door openen van het in- spectie luik worden verwijderd. Het inspectie luik moet rook – en waterdicht zijn. De uitmonding van de schoorsteen moet worden voorzien van een goedge- keurde schoorsteenkap.
  • Page 74 Voor voorbeelden van de installatie van een pelletkachel zie afbeelding 9A t/m 9E. Afbeelding 9A: Trekkap Muurbeugel Schoorsteenpijp verbindingsring Dubbelwandige kachelpijp Dubbelwandig geïsoleerde muurdoorvoer T-Stuk met afsluitdop Afsluitdop Verbrandingslucht aanzuigleiding Enkelwandige schoorsteenpijp (mag ook dubbelwandig worden uitgevoerd) Dubbelwandige schoorsteenpijp (mag ook enkelwandig worden uitgevoerd) Afbeelding 9B: Trekkap...
  • Page 75 Schoorsteenpijp ter verkleining van de diameter bestaande schoor- steen Aansluitstuk Brand separatieplaat Schoorsteenpijp verbindingsring Dubbelwandig geïsoleerde schoorsteenpijp (mag tot de aansluiting van de schoorsteen ook enkelwandig worden uitgevoerd) T-Stuk met dop Verbrandingslucht aanzuigleiding Afbeelding 9E: Dubbelwandig geïsoleerde muurdoorvoer Horizontale trekkap Rozet T-Stuk met afsluitdop Verbrandingslucht aanzuigleiding...
  • Page 76 hierdoor moet de schoorsteen 2 meter lager worden, wat betekent 7 meter – 2 meter = 5 meter. 5. AANSLUITPUNT VAN DE SCHOORSTEEN AAN DE KACHEL De schoorsteen moet worden aangesloten aan de 80 mm leiding, welke zich aan de achterzijde van de kachel bevindt (zie de omcirkelde leiding op afbeelding 10). Zorg ervoor dat de leiding zodanig wordt aangesloten dat er geen lekkage van rook kan optreden.
  • Page 77 Capaciteit van mechanische Extra benodigde ventilatie [m ventilatiedoorsnede [cm <50 50 – 100 101 – 150 8. PLAATSEN VAN DE KACHEL Het apparaat nooit installeren of onderhoud uitvoeren terwijl de stekker in het stopcontact zit. Zorg altijd dat de kachel is losgekoppeld van het elektriciteitsnet! Controleer voor de definitieve plaatsing van de kachel of de vloer voldoen- de sterk is om het gewicht van de kachel te dragen.

  • Page 78: Elektrische Aansluiting

    9. ELEKTRISCHE AANSLUITING Voor deze kachel is een elektrische voeding nodig. Lees onderstaande opmerkingen goed door. De kachel mag pas elektrisch worden aangesloten nadat alle overige instal- latie werkzaamheden voltooid zijn. Lees, voordat de kachel elektrisch worden aange- sloten, ook hoofdstuk 3 en 3.1 van de gebruikershandleiding. Controleer of de netspanning overeenkomt met de aansluitspanning op het type plaatje.

  • Page 79: Elektrisch Schema

    9.1 ELEKTRISCH SCHEMA Afbeelding 14: Omgevingstemperatuursensor Temperatuursensor van de verbrandingsgasleiding Drukverschilschakelaar van de verbrandingsleiding Veiligheidsthermostaat Wormaandruiving pellets Display Aansluitkabel display Ontstekingsknop Ventilatorruimte Rookgasextractieventilator Encoderkabel Printplaat 10. EERSTE INGEBRUIKNAME Lees voor de eerste ingebruikname de gebruikshandleiding aandachtig door (met name hoofdstuk 3).

  • Page 80: Technische Data

    11. TECHNISCHE DATA Model TBH 558 TBH 564 TBH 565 TBH 570 Type kachel Houtpellets Houtpellets Houtpellets Houtpellets Capaciteit (*) 2650 - 5800 2650 - 6400 2650 - 6500 2650 - 7000 Stroomverbruik (ontsteking / normale 300 / 100 300 / 100...
  • Page 89 INSTALLATION HORIZONTALE STRICTEMENT INTERDITE EN FRANCE.
  • Page 92 --- --- -- ---- -- -- --- ----- -- -- --- ----- -- -- --- ----- -- -- --- ----- --- --- -- ---- -- ---- -- ---- -- ---- -- ---- www.pvg.eu DISTRIBUTED IN EUROPE BY PVG HOLDING B.V. Benötigen Sie weitere Informationen oder treten Probleme auf, besuchen Sie bitte unsere Website www.pvg.eu, oder setzen Sie sich mit unse- rem Kundendienst in Verbindung (Telefonnummer auf www.pvg.eu).
