Darauf achten, dass die Polaritäten beim Anschluss der Stromversorgung an das Gerät nicht
vertauscht werden. Ist dies der Fall, schaltet sich die Elektroniktafel nicht ein, das Gerät funktioniert nicht
und es kommt zu irreparablen Schäden an den Kompressormodulen.
Zentrifugalgebläse
Kommunikationskabel
Az Blau
N Chwarz
R Rot
V Grün
B Weiss
A Gelb
Na Oranbe
M Braun
Elektronikmodul 2.
Kompressor
Kompressor
WICHTIGER HINWEIS!
Elektroniksteuerung
64
Air conditioning for vehicles

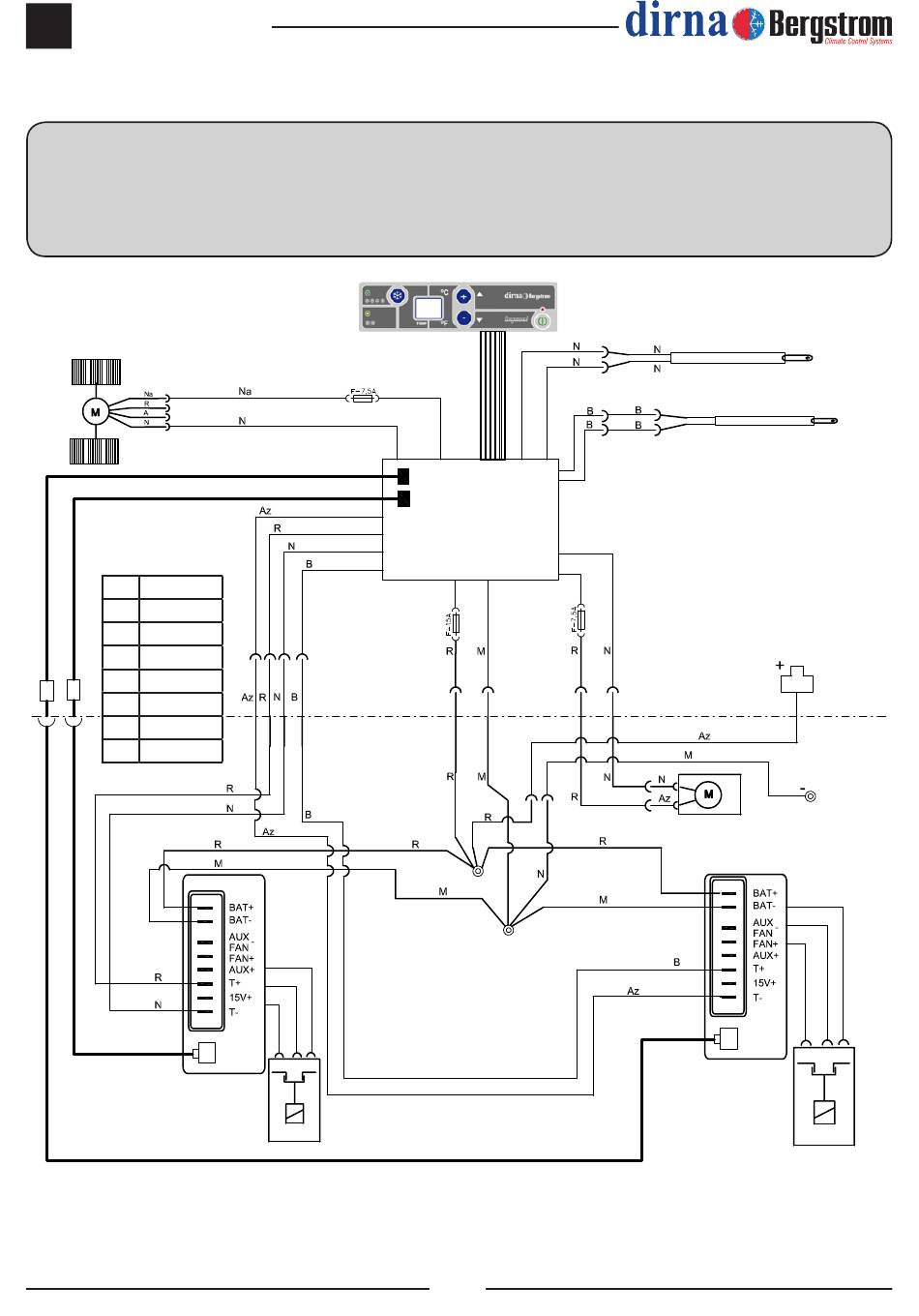

ElektrischeVerkabelung
Sensor
(Rückluft)
Sensor
(Frostschutz)
sicherungskasten
Kondensatorlüfter
Elektronikmodul 1.
Kompressor
Kompressor
A
Herstellung der
ursprünglichen
Masse
-
