2 Fonctions et caractéristiques des oscilloscopes
54
Fonctions Commentaires
mathématiques
x (Multiply) Multiplie les valeurs de tension de la voie 1 et de la
voie 2, point par point (CH1 * CH2).
/ (Divide) Divise les valeurs de tension de la voie 1 et de la voie 2,
point par point (CH1 / CH2, CH2 / CH1). Si zéro est
divisé par zéro, le résultat est 1. Si la voie 1 ou la voie 2
est positive et est divisée par zéro, le résultat est l'infini
positif. Si la voie 1 ou la voie 2 est négative et est
divisée par zéro, le résultat est l'infini négatif.
Les optionsn Scale permettent d'ajuster le signal calculé par
l'instrument.
L'option Offset permet d'obtenir le décalage du signal.
Pour appliquer un calcul mathématique à un signal acquis :
1 Dans la section FFT & Math, cochez la case Activate Math
Function pour activer la fonction Math.

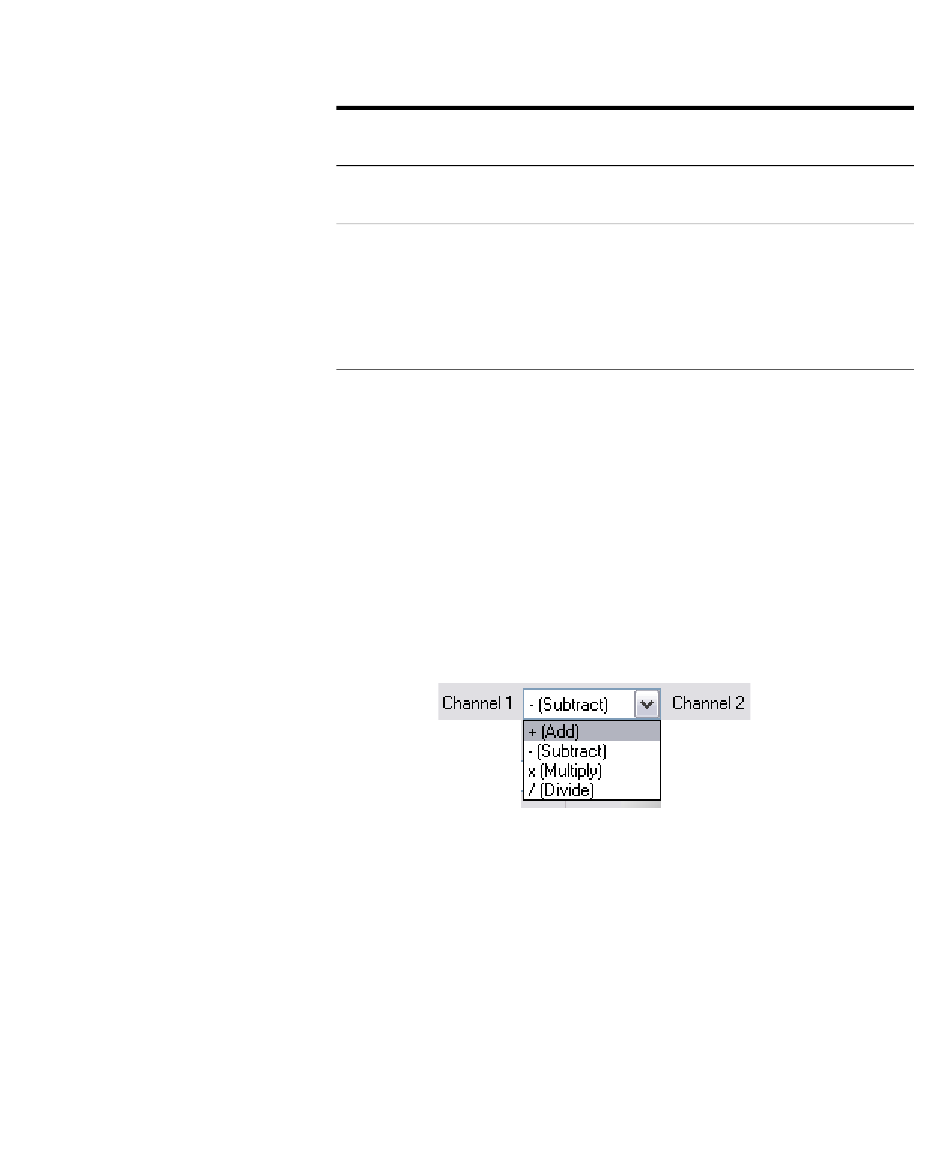

2 Dans la section Math Function Settings, sélectionnez une
fonction (Add, Subtract, Multiply, Divide).
3 Saisissez les facteurs d'échelle verticale de la fonction
Math sélectionnée dans la zone Scale. Ensuite, réglez le
décalage du signal calculé en utilisant le bouton ou les
touches fléchées.
4 Cochez la case Active Reverse Function pour inverser le
sens du calcul des voies si vous le souhaitez. Cela vous
permet de changer le sens de l'opération mathématique
entre les voies.
