Notice d'utilisation
FR

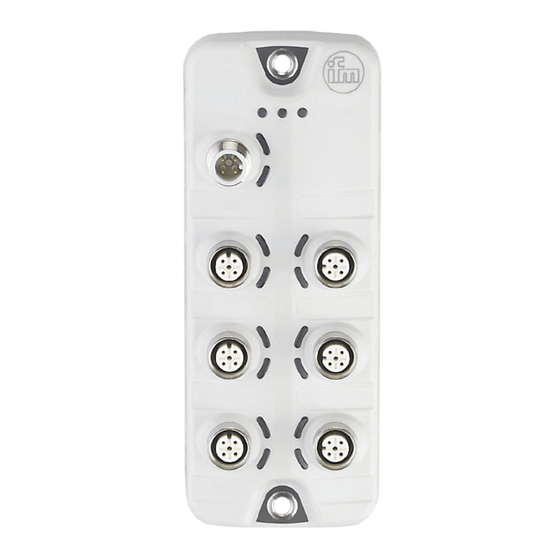

Module IO-Link
AL2240
AL2340
AL2241
AL2341
P_MZ_e500_0002
Original S
26
31,6
38,4

Publicité

Table des Matières
loading

Sommaire des Matières pour IFM AL2240

  • Page 1 Notice d'utilisation Module IO-Link AL2240 AL2340 AL2241 AL2341 P_MZ_e500_0002 Original S 31,6 38,4...
  • Page 2: Table Des Matières

    7 Raccordement des broches ���������������������������������������������������������������������������������9 8 Eléments de service et d'indication �������������������������������������������������������������������10 8�1 LED �������������������������������������������������������������������������������������������������������������� 11 9 Schéma d'encombrement ����������������������������������������������������������������������������������12 9�1 AL2240 / AL2340 �����������������������������������������������������������������������������������������12 9�2 AL2241 / AL2341 �����������������������������������������������������������������������������������������13 10 Données techniques ����������������������������������������������������������������������������������������14 11 Maintenance, réparation et élimination ������������������������������������������������������������14 11�1 Nettoyage de la surface du boîtier �������������������������������������������������������������14...
  • Page 3: Remarque Préliminaire

    L'appareil convertit les états des entrées TOR de type 2 et l'état de l'alimentation capteurs en signaux IO-Link� L'appareil AL2240 / AL2241 est un boîtier gris et est conçu pour l'emploi dans l'agroalimentaire et l'industrie des boissons (utilisation de produits de nettoyage sous haute pression et à...
  • Page 4: 3�1�2 Informations Spécifiques À L'appareil

    à 100 mA� Le courant total est max� 700 mA pour les appareils AL2240 / AL2340 et max� 1100 mA pour les appareils AL2241 / AL2341� Chaque alimentation capteurs a sa propre surveillance de court-circuit� La tension de...
  • Page 5: 4�5 Filtre D'entrée Tor

    2� Temporisation du signal TOR 3� Inversion du signal TOR Chaque filtre peut être configuré séparément via IO-Link� Pour plus d'informations voir l'IODD sur www�ifm�com� L'appareil détecte des signaux qui durent au moins 1,5 ms� Des signaux plus courts ne sont pas détectés�...
  • Page 6 4.5.1 Anti-rebond du signal TOR Le filtre d'entrée anti-rebond supprime des signaux parasites causés par des détecteurs mécaniques� Le filtre transmet les signaux d'entrées temporisés (tem- porisation anti-rebond)� Le filtre ignore tous les signaux qui sont plus courts que la temporisation anti-rebond réglée�...
  • Page 7: 4�5�2 Temporisation Du Signal Tor

    4.5.2 Temporisation du signal TOR Ce filtre prolonge des impulsions d'entrée courtes� Le filtre est configuré via les paramètres suivants : • Temps de maintien : Durée d'impulsion à laquelle les impulsions courtes doivent être prolongées� Des impulsions qui sont plus longues que le temps de maintien ne sont pas prolongées�...
  • Page 8: 4�5�3 Inversion Du Signal Tor

    4.5.3 Inversion du signal TOR Ce filtre inverse les signaux d'entrées présents� 4.5.4 Combinaison de différents filtres d'entrées Les différents filtres d'entrées peuvent être combinés� Dans l'exemple suivant, tous les filtres sont utilisés : Entrée TOR Sortie du filtre anti-rebond Sortie du filtre de maintien Sortie du filtre...
  • Page 9: Raccordement Électrique

    6 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié� Les règlements nationaux et internationaux relatifs à l'installation de maté- riel électrique doivent être respectés� Alimentation selon TBTS, TBTP ► Mettre l'installation hors tension� ► Raccorder l'appareil� 6.1 Raccordement IO-Link Le port IO-Link doit être raccordé...
  • Page 10: Eléments De Service Et D'indication

    8 Eléments de service et d'indication AL2240 / AL2340 AL2241 / AL2341 1: LED INT Erreur interne 2: LED L Erreur côté gauche 3: LED R Erreur côté droit 4: LED DI2 Etat entrée DI2 5: LED DI1 Etat entrée DI1...
  • Page 11 8.1 LED Couleur Etat Description rouge allumé erreur interne éteint aucune erreur interne l'appareil est en mode de fonctionnement rouge allumé court-circuit côté gauche éteint aucune erreur côté gauche l'appareil est en mode de fonctionnement rouge allumé court-circuit côté droit éteint aucune erreur côté...
  • Page 12: Schéma D'encombrement

    9 Schéma d'encombrement 9.1 AL2240 / AL2340 P_MZ_e500_0003 Original Scale Drawing (MTD) 59,3 M12x1 M12x1 333,4% EPS Source Dimensions [mm] Product Scale Drawing Frame Size: 80 mm x 58,5 mm 59,3 M12x1 M12x1...
  • Page 13: 9�2 Al2241 / Al2341

    9.2 AL2241 / AL2341 P_MZ_e500_0002 Original Scale Drawing (MTD) 59,3 M12x1 M12x1 31,6 38,4 333,4% EPS Source Dimensions [mm] Product Scale Drawing Frame Size: 80 mm x 76,5 mm 59,3 M12x1 M12x1 31,6 38,4...
  • Page 14: Données Techniques

    10 Données techniques Données techniques et informations supplémentaires à www�ifm�com 11 Maintenance, réparation et élimination Cet appareil ne nécessite aucun entretien� S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur� 11.1 Nettoyage de la surface du boîtier ►...

Ce manuel est également adapté pour:

Al2340Al2241Al2341
