Lors du raccordement des sorties, les paires torsadées doivent être comme suit:
Couleur Bornier
Information Câblage
Orange
Signal A (RS485) '+'
Bleu
Signal B (RS485) '-'
Blanc
Logic Ground (0V) 'LG'
Configuration par Défaut du Port Modbus du BIOGAS 3000
Le port Modbus du BIOGAS 3000 est configuré par défaut comme suit:
Adresse Nœud
1
Débit Baud
19200
Parité
Paire
Arrêts Bits
1
Terminaison
Off
Le BIOGAS 3000 agit comme un
esclave
Le protocole est MODBUS RTU.
Note:
Une résistance de fin de ligne (RFL) de 200 ohms est installée à l'intérieur entre les signaux
Modbus positifs et négatifs du BIOGAS 3000, qui doit être la dernière connexion du 'bus'. La RFL
peut être activée ou désactivée via le menu du module du BIOGAS 3000 (voir
Modbus
Esclave). De même, le dispositif principal du «bus» devrait avoir une RFL.
L'adresse du nœud, le débit en bauds, la parité et la terminaison sont tous des paramètres
configurables dans le menu du module du BIOGAS 3000; voir la section
Esclave.
www.geotechuk.com

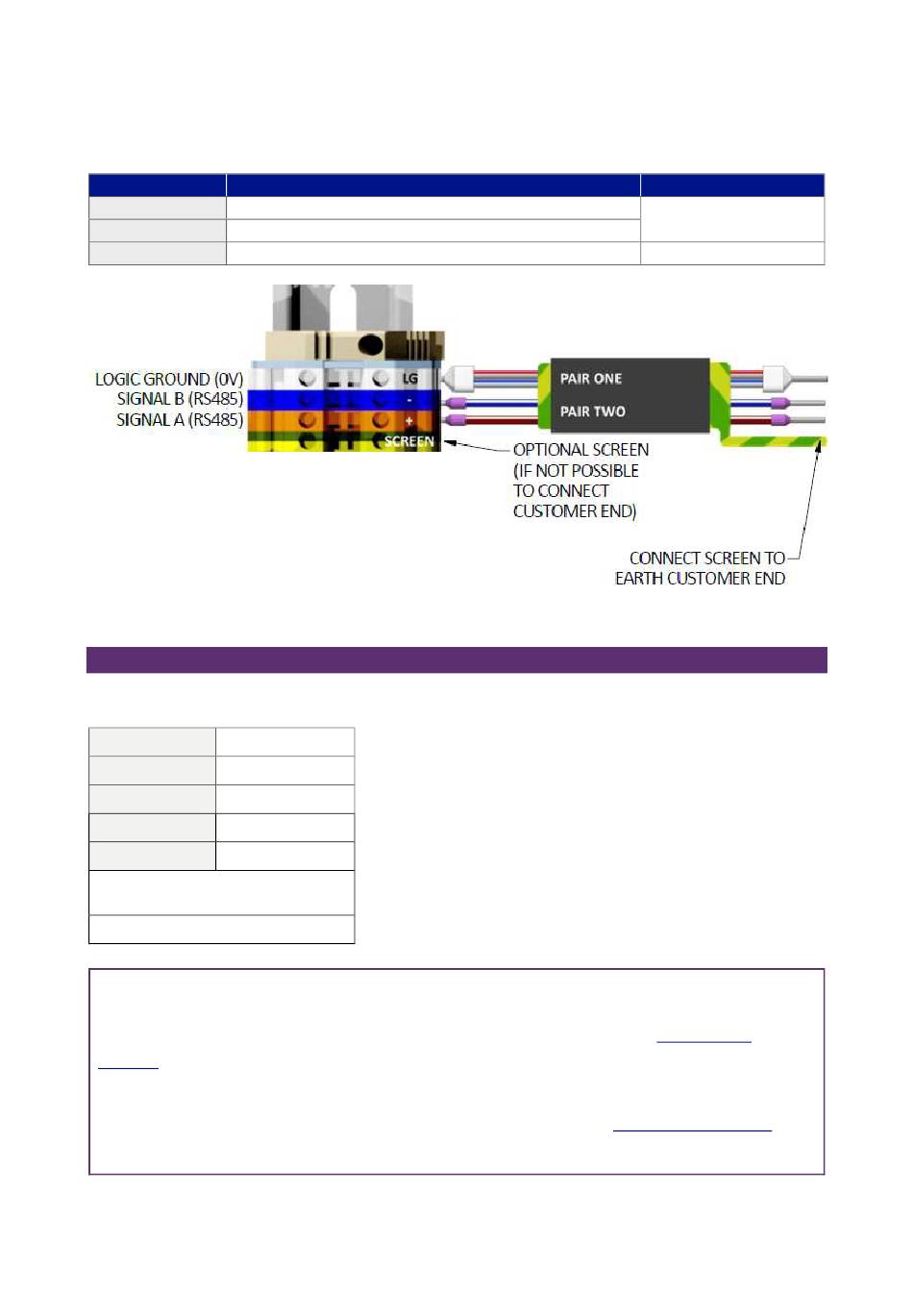

Schéma de raccordement 2 – Modbus
Page 41 of 185
Paire
Paire une
Paire deux
Configurer le
Configurer le Modbus
OMBG3000_FR Iss.02
