B I O G A S
3 0 0 0
Operating Manual
Connexions Client Externes
L'installation exigera que l'opérateur connecte un câble d'alimentation, un câble de sortie, un drain et
des tuyaux de gaz à l'équipement.

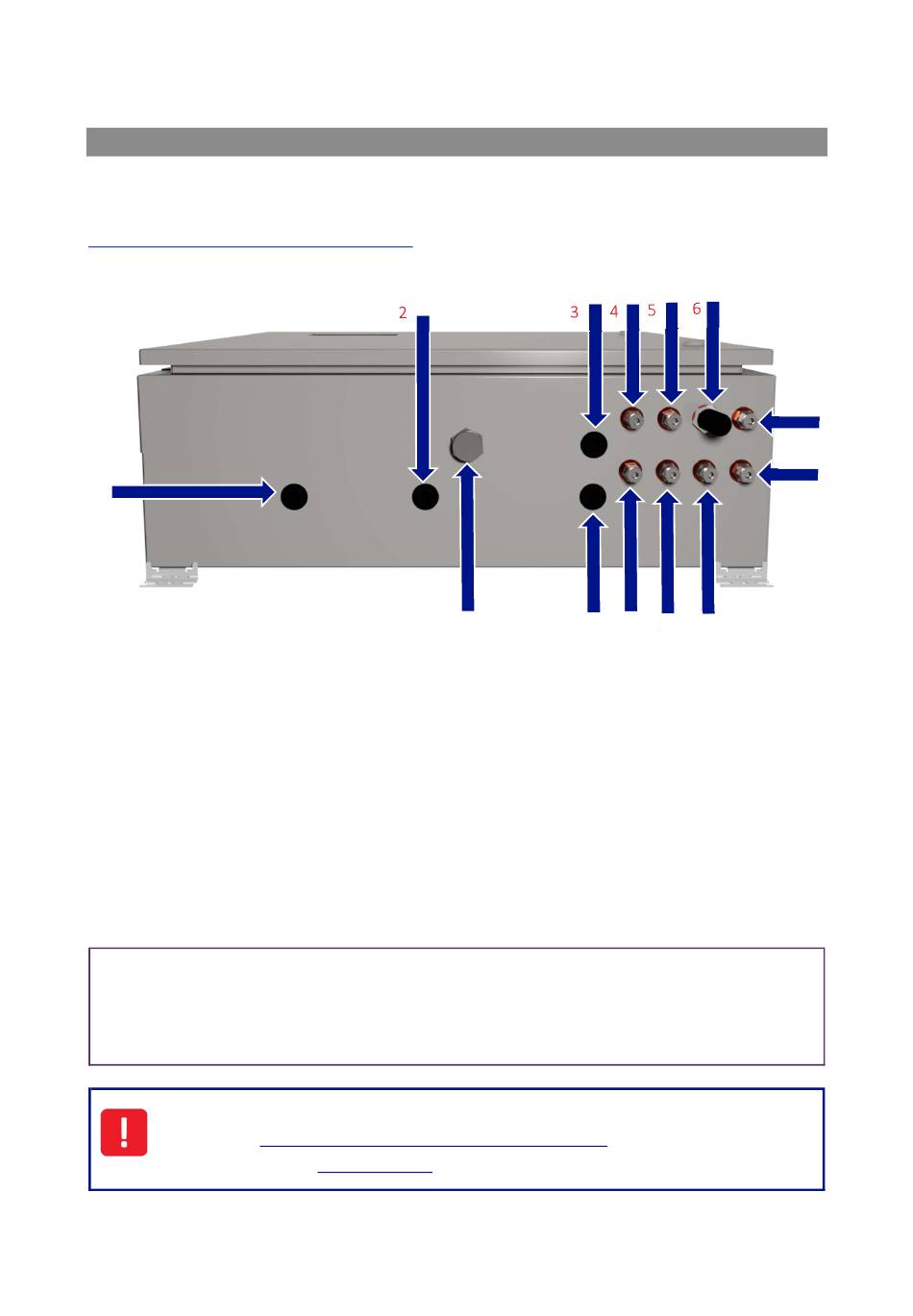

Figure 4 – Connexions client au BIOGAS 3000
BIOGAS 3000:
1
1)
Entrée de câble client – alimentation secteur
2)
Entrée de câble client
3)
Entrée de câble client
4)
Échantillon Gaz 1
5)
Échantillon Gaz 3
6)
Admission d'air
7)
Rejet au point de prélèvement
Note:
Quatre bouchons obturateurs sont installées sur le boîtier aux points d'entrée des câbles du
client. Un bouchon obturateur M20 doit être retiré voir repères 1-3 et 12 où un presse-étoupe doit
être placé. Lorsqu'un point d'entrée de câble n'est pas utilisé, le bouchon obturateur M20 doit
rester en place afin de maintenir l'indice IP du boîtier.
Les câbles secteur et de sortie doivent entrer dans le boîtier au moyen d'un presse-
étoupe (voir
Sélection du presse-étoupe et ancrage du cable)
doit être isolée (voir
www.geotechuk.com
indique les points de connexion disponibles sur le
13
Figure 4 –
Connexions
client au BIOGAS 3000
– ethernet
– sortie de données
Câblage
secteur).
11
10
12
8)
Drain
9)
Rejet vers l'atmosphere
10)
Échantillon Gaz 4
11)
Échantillon Gaz 2
12)
Entrée de câble client
13)
Vidange reniflard
et l'alimentation secteur
© QED Environmental Systems Ltd.
Page 26 of 185
7
8
9
– relais
OMBG3000_FR Iss.02
