Die bestimmungsgemäße Verwendung in Betriebsmedien bezieht sich auf den
Füllstandsanzeiger Typ FSA-E.
Betriebsmedien
• Heizöl
• Heizöl Bio
• Dieselkraftstoff
• FAME
• Pflanzenöl
• Altöl
• andere wassergefährdende nicht entzündliche Flüssigkeiten
• Regenwasser
• Harnstofflösung
Eine Liste der Betriebsmedien mit Angabe der Bezeichnung,
der Norm und des Verwendungslandes erhalten Sie im Internet unter
www.gok-online.de/de/downloads/technische-dokumentation.
Andere Betriebsmedien auf Anfrage!
Betreiberort
• nicht für den Betrieb im Freien geeignet

FUNKTIONSBESCHREIBUNG

Der Tankinhalt wird durch eine Messung der Füllhöhe nach dem Schwimmerprinzip bestimmt.
Mittels elektronischer Schnittstelle wird der Messwert des FSA-E über ein Verbindungskabel
an das digitale Anzeigegerät SmartBox
Ausgabewert umgerechnet und auf dem Display angezeigt.

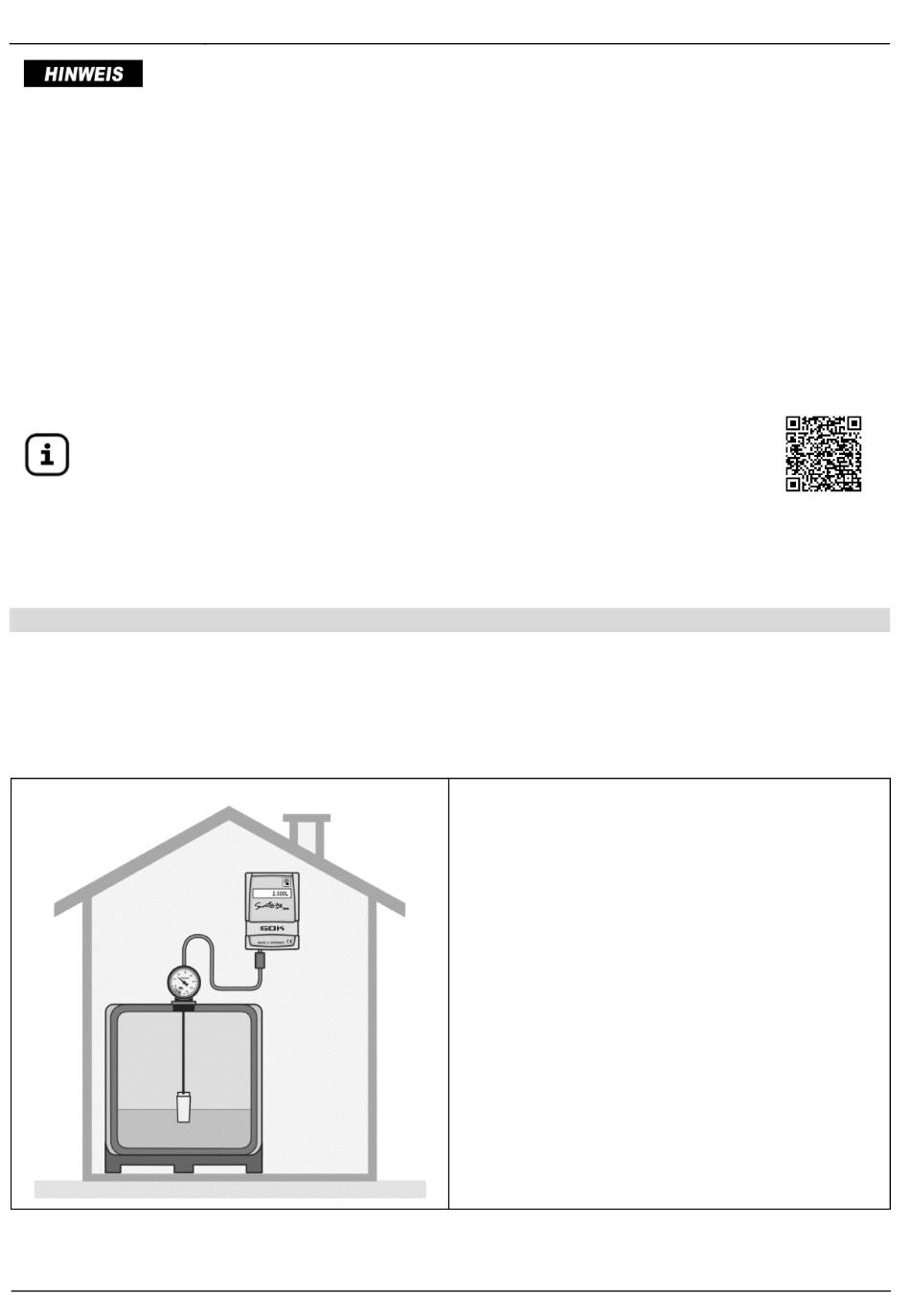

Installationsbeispiel - Standardinstallation der SmartBox
28 / 36
®
MINI weitergegeben, in den eingestellten
Der FSA-E mit elektronischer Schnittstelle
wird auf die maximale erlaubte
Füllstandshöhe eingestellt und in eine
vorhandene Tankanschlussöffnung G 1 1/2
des Tanks montiert.
Die Verbindung zwischen dem FSA-E mit
elektronischer Schnittstelle und dem
digitalen Anzeigegerät erfolgt mittels 10 m
Verbindungskabel oder geeigneten
Verlängerung des Verbindungskabels bis zu
einer Entfernung von 50 Meter (siehe Option
Kabelverlängerung).
SmartBox
®
MINI
®
