Montage du réservoir de
carburant
Pièces nécessaires pour cette
opération:
2 Vis autotaraudeuse
1 Réservoir de carburant
Procédure

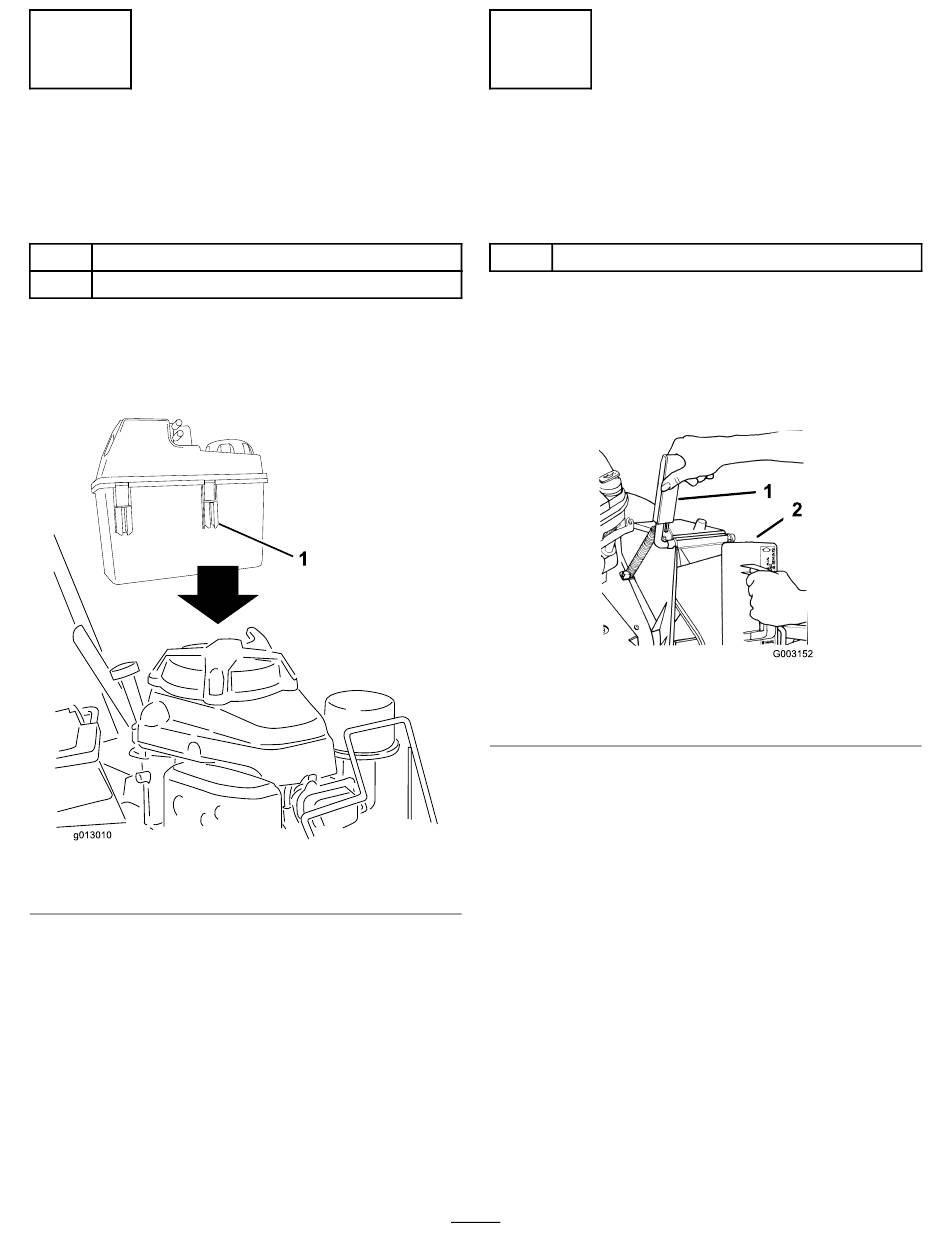

1. Glissez les clips en plastique situés à l'avant du réservoir
sur le support du réservoir (Figure 5).
1. Clip en plastique (2)
2. Fixez le bas du réservoir de carburant au support en
passant les vis autotaraudeuses par dessous. Serrez les
vis à un couple de 4,5 à 5,6 Nm (40 à 50 po-lb).
Figure 5
4
Mise en place de l'obturateur
de l'éjecteur
Pièces nécessaires pour cette
opération:
1 Obturateur de l'éjecteur
Procédure
1. Ouvrez le volet d'éjection en tirant sur la poignée et en
la reculant (Figure 6). Maintenez la poignée en position
d'ouverture pour empêcher le ressort de refermer le
volet pendant l'insertion de l'obturateur.
1. Poignée du volet d'éjection 2. Rotation de l'obturateur
2. L'obturateur étant légèrement plus large que l'ouverture
de l'éjecteur, tournez-le légèrement dans le sens horaire
lors de l'insertion (Figure 6).
Remarque: La flèche sur l'obturateur doit pointer
vers le haut.
3. Poussez l'obturateur au maximum jusqu'à ce que le
loquet à ressort situé au bas s'enclenche en position
et fixe fermement l'obturateur dans le conduit de
l'éjecteur (Figure 7).
6
Figure 6
dans le sens horaire
