Installation Du Matériel De L'intelligent Tablet Controller; Câblage Électrique - Daikin DCC601A51 Manuel D'installation

Fiches
h [DIII (F1/F2) et P1P2 (P1/P2)]
2×2 lignes de communication, reliant l'intelligent Tablet
Controller à des unités compatibles DIII et à des unités
compatibles P1P2 respectivement.
La connexion P1P2 est réservée à un usage futur.
i [RS-485] Réservé à un usage futur.
k [CPU IF] Prise USB 2.0 de type B. A brancher au module CPU.
Fait office d'alimentation
communication pour le module E/S.
l [Di1-4 et Do] Bornes permettant de connecter les entrées
numériques (Di) et les sorties numériques (Do).
La connexion Do est réservée à un usage futur.
Commandes et commutateurs
a [RESET] Réservé à un usage futur.
g [DIII MASTER] Commutateur permettant de régler l'intelligent
Tablet Controller sur "MASTER" ou "SLAVE" dans une
configuration DIII-NET.
Valeur d'usine: position gauche (MASTER).
j [DIP SW] Sélecteur de mode.
Valeur d'usine: le bit 1 est mis sur: "ON (ON)"; les bits 2-4 sont
mis sur: "OFF (OFF)".
m [Lever] Faciliter le montage / démontage du module sur / d'un
rail DIN.
LED
b [CPU ALIVE] (Vert) Cette LED clignote lorsque le module E/S
fonctionne normalement.
fonctionnement des LED, reportez-vous à
tableau des opérations (module E/S)" à la page
c [ALARM] (Rouge) Cette LED s'allume ou s'éteint en cas de
défaillance. Pour plus de détails sur le fonctionnement des LED,
reportez-vous à "Statut de LED et tableau des opérations
(module E/S)" à la page
d [RS-485] (Orange) Cette LED clignote lorsque les données sont
envoyées ou reçues par le port RS-485.
e [P1P2 MONITOR] (Orange) Cette LED clignote lorsque les
données sont envoyées ou reçues via la ligne P1P2.
f [DIII MONITOR] (Orange) Cette LED clignote lorsque la
communication DIII-NET se produit.
Statut de LED et tableau des opérations (module E/S)
Conditions d'utilisation
Normal
Défaut matériel
Interruption de courant
Erreur de communication entre le module
CPU et le module E/S
(pendant 10 secondes minimum)
Manuel d'installation
7
électrique et de canal
Pour plus de détails
"Statut de LED et
7.
7.
CPU ACTIF ALARME
Clignotement
Eteint
Eteint
Allumé Clignotement

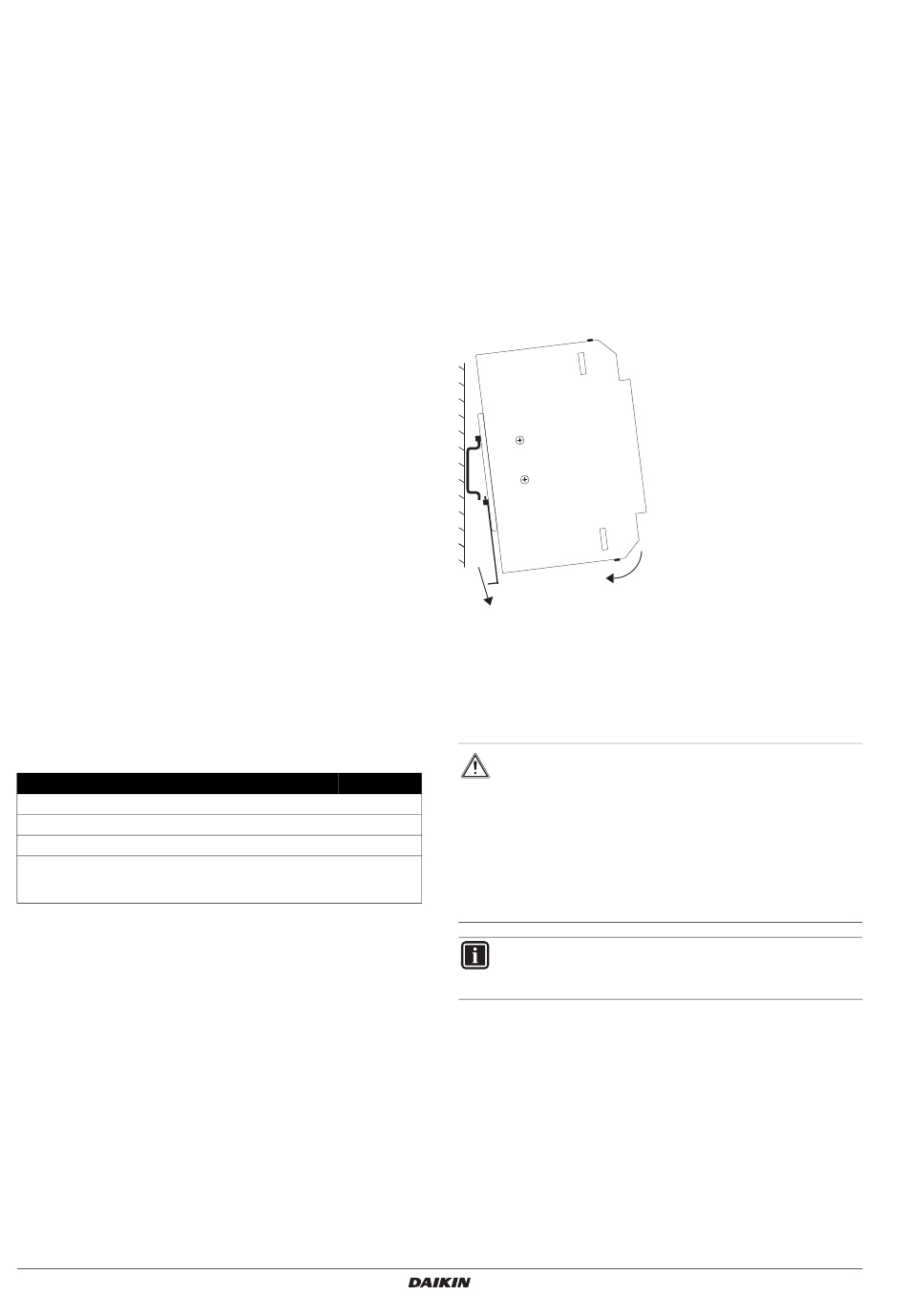

6. Installation du matériel de l'intelligent
Tablet Controller
Les composants de l'intelligent Tablet Controller doivent être montés
sur un rail DIN de 35 mm, à l'intérieur du coffret électrique. Pour plus
d'informations, reportez-vous à
montage" à la page
Installez les trois composants du matériel intelligent Tablet Controller
de
comme suit:
1 Placez le module sur le dessus du rail DIN-35 de sorte que le
crochet supérieur sur la face arrière soit accroché.
2 Poussez le module dans le sens 'a' jusqu'à ce que le crochet
inférieur s'engage dans le rail.
3 Si nécessaire, tirez le levier sur les parties inférieures du module
dans le sens 'b' pour clipser le module sur le rail. Utilisez un
tournevis à tête plate si nécessaire.
4 Répétez les étapes précédentes pour tous les autres modules.
sur le
b
7. Câblage électrique
Ce chapitre décrira la procédure pour brancher les composants du kit
intelligent Tablet Controller aux dispositifs Daikin et autres
équipements.
AVERTISSEMENT
N'enclenchez pas le courant avant que toutes les
connexions de câblage soient terminées. Le non-respect
Eteint
de cette précaution peut provoquer un choc électrique.
Allumé
Une fois le câblage terminé, revérifiez que tous les fils sont
Eteint
bien connectés avant de mettre le courant.
Toutes les pièces , matériaux et travaux électriques
réalisés sur place doivent être conformes à la législation
en vigueur.
INFORMATION
Au moment d'écrire, certaines fiches ne sont pas actives,
mais fournies pour un usage ultérieur.
"5.2.1. Lieu d'installation et sens de
5.
a
intelligent Tablet Controller
DCC601A51
