7.1. Connexion à un autre équipement
Pour toutes les exigences
"8.5. Exigences de câblage" à la page
7.1.1. Connexion à un équipement compatible DIII-NET
DIII-NET est une fonctionnalité de communication de l'équipement de
climatisation unique développée par Daikin. Grâce à DIII-NET, vous
pouvez commander plusieurs climatiseurs compatibles DIII-NET de
manière centralisée en les branchant à votre intelligent Tablet
Controller.
Pour brancher la ligne de communication DIII-NET, utilisez les bornes
F1 et F2 sur la partie supérieure du module E/S, comme illustré dans
le schéma suivant.
Ces deux bornes n'ont pas de polarité. Un exemple de branchement
de plusieurs dispositifs de climatisation apparaît dans le schéma de
câblage suivant.

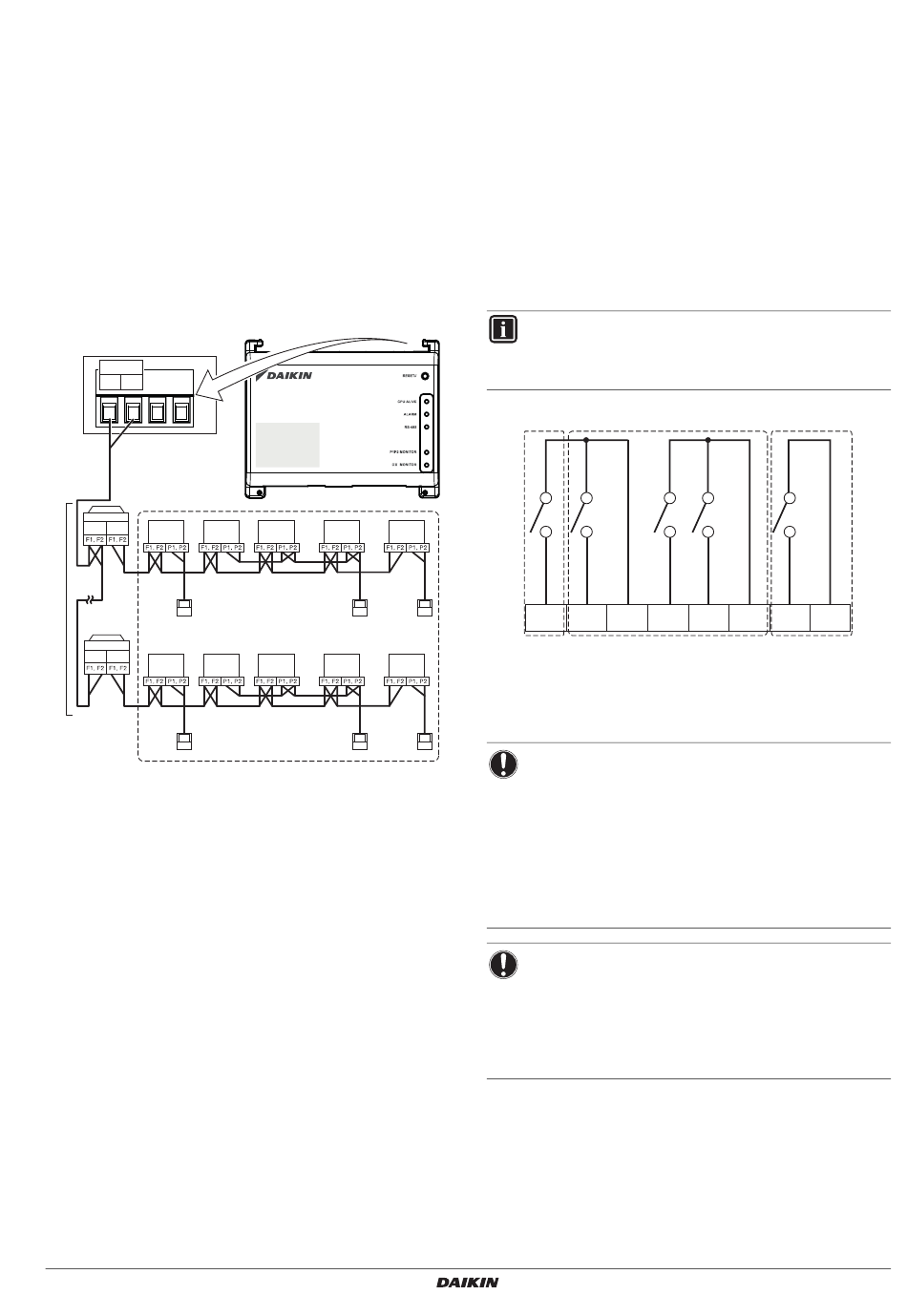

Schéma de câblage avec les bornes DIII
DIII
F2 F1
a
c
b
d
e
a
c
b
d
a Unité extérieure
b OUT - OUT
c IN - OUT
d Unité intérieure
e Un maximum de 7 unités extérieures peuvent être
branchées.
f Un maximum de 32 unités intérieures peuvent être
branchées
(une adresse DIII unique est requise pour chaque unité).
DCC601A51
intelligent Tablet Controller
4P414342-1C – 2016.02
de câblage, reportez-vous
11.
d d d
d d d
f
7.1.2. Branchement des dispositifs d'entrée et de sortie
numériques
à
L'intelligent Tablet Controller peut être branché à un dispositif
d'entrée de signal externe pour arrêter les climatiseurs, à des
compteurs électriques pour calculer la consommation d'électricité
des climatiseurs individuels et d'autres appareils.
Branchez les lignes d'entrée de contact ou les lignes d'entrée
d'impulsion aux bornes Di1, Di2, Di3, Di4 et COM du connecteur au
bas du module E/S. La fonction de chaque borne est comme illustrée
dans le schéma de câblage suivant.
Toutefois, l'assignation des fonctions peut être modifiée à un stade
ultérieur.
Pour plus de détails concernant la largeur d'impulsion requise et
l'intervalle, reportez-vous à
Pour savoir comment changer l'assignation des fonctions, reportez-
vous au guide de référence de l'installateur.
INFORMATION
Au moment de la rédaction, la connexion de la sortie
numérique Do n'est pas active, mais fournie pour un usage
ultérieur.
Schéma de câblage avec les bornes Di et Do
d
Di1
a
d
b [Di2] [Di3] [Di4] Entrées numériques. Peuvent être
REMARQUE
Lorsque l'entrée de contact à arrêt forcé est fermée,

un signal d'arrêt est envoyé à tous les dispositifs
connectés. Il n'y a aucune garantie ferme que tous les
dispositifs soient effectivement arrêtés et restent
arrêtés pendant que l'entrée de contact à arrêt forcé
est active.
Lorsque l'entrée de contact à arrêt forcé est fermée,

les appareils connectés ne peuvent pas redémarrer
tant que l'entrée de contact n'est pas rouverte.
REMARQUE
Les bornes COM sont toutes connectées en interne.

Vous
Toutefois, vous ne pouvez connecter que maximum
deux fils simultanément à chaque borne COM.
Le cas échéant, branchez la borne COM du module

E/S au côté négatif des bornes de l'appareil.
"8.5. Exigences de câblage" à la page
Di2 COM Di3 Di4 COM
b
a [Di1] Entrée de contact à arrêt forcé (normalement ouvert).
configurées comme des entrées à contact normalement
ouvert (type A) ou normalement fermé (type B), ou comme
entrées à impulsion.
c [Do] Réservé à un usage futur.
pouvez donc utiliser
11.
Do COM
c
n'importe laquelle.
Manuel d'installation
