Table of Contents Product Overview ..............Package Contents and Accessories ........Danger Information ..............Antenna Assembly ..............Operating Instructions ............Technical Data ............... Product Return Policy and Warranty ........Índice Perspectiva General del Producto ........Contenido del Paquete y Accesorios .........
Page 4
CM-3016 Medium Range Antenna Antena de Medio Alcanc Antenne de Moyenne portée MILE RANGE Alcance de recepción Rayon de captage CM-3018 Long Range Antenna Antena de Largo Alcance Antenne Longue Portée MILE RANGE Alcance de recepción Rayon de captage CM-3020...

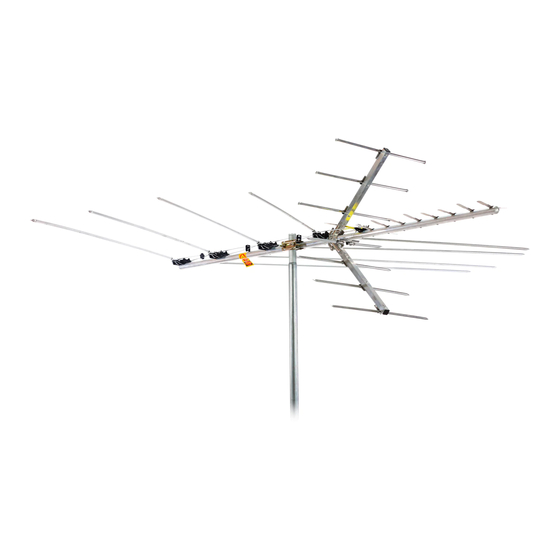

Product Overview All Channel Master Advantage Series Outdoor Antennas are engineered to be easy to install and have been optimized for receiving high band VHF, UHF, and HDTV signals. Attention to detail has been taken into consideration; every piece is smooth and machined to ensure a safe, trouble-free installation.
WATCH FOR WIRES! You can be KILLED if this antenna comes near electric power lines! READ INSTRUCTIONS WARNING AND SAFETy INFORMATION Please read this user's manual before operating this product. The information contained in this document is subject to change without notice. Features or specifications may be different depending on the type of product model purchased.
Page 7
Follow These Procedures for the Safest Installation 1. Perform as much antenna assembly on the ground as possible. 2. Watch out for overhead power lines. Check the distance to the power lines before you start installing. WE RECOMMEND YOU STAY A MINIMUM OF TWICE THE MAXIMUM LENGTH OF THE ANTENNA ASSEMBLY AWAY FROM ALL POWER LINES.
Antenna Assembly 1. If the antenna has Screw a 2- or 3-section crossarm boom, assemble the Crossarm sections with screws and wing nuts. (See Fig. 1) For 3-section antennas, Wing Nut Fig 1 assemble with the short elements to the front of antenna and the Iong elements to the rear of antenna.
Page 9
(See Fig. 4) NOTE: Do not attach transmission wire or balun to these points. Transmission wire or balun are attached to the bottom terminals of the folded UHF dipole as shown in Fig 5. Dipole Phasing Rod Terminal Fig 4 4.
Page 10
Coaxial Cable Fig 6 Matching Transformer Coaxial Cable Straight UHF Dipole 5. Fasten antenna to mast using U-bolt assembly as shown in Figs, 7 & 8. Fig 7 Antenna Crossarm Fig 8 Antenna Crossarm Mast A D V A N T A G E ™...
Page 11
Antenna Crossarm 6. If the antenna has boom braces, secure them to the mast below the antenna as shown in Fig. 9. NOTE: Make sure the main crossarm is straight when tightening U-bolt nuts securing the boom braces. Mast Fig 9 U-Bolt Boom Brace...
Designed for reception of HD digital TV signals • Frequency Range: 54-216, 470-700 MHz • Impedance: 75Ω • Gain: CM-3016 CM-3018 Average Gain: Average Gain: VHF Lo: 1.2 dB VHF Lo: 2.3 dB VHF Hi: 7.9 dB VHF Hi: 8.2 dB UHF: 7.7 dB...
(g) CHANNEL MASTER will, at its cost, ship the repaired item or replacement to the Customer. If the Customer requests express shipping, the Customer will pay CHANNEL MASTER an expediting fee.
Page 14
2.4 The price of out-of-warranty repairs payable by the Customer will be based on standard labor and parts prices in effect at the time of the repair. CHANNEL MASTER will use its best efforts to ensure that the cost of such repair, exchange, refurbishing, or substitution will not exceed the original price of Product.
Información General Sobre el Producto Todos Channel Master Digitales Antenas serie Advantage al aire libre están diseñadas para ser fáciles de instalar, y se han optimizado para la recepción de banda alta VHF, UHF, y las señales de televisión de alta definición. La atención al detalle se ha tenido en consideración, cada...
Page 16
ỊCuIDADO COn LOS CABLES! ỊSi esta antena entra en contacto con cables de alta tensión puede ocasionarle la muERTE! LEA LAS INSTRUCCIONS ¡Advertencia e información de seguridad! Por favor, lea este manual antes de poner en funcionamiento este producto. La información contenida en este documento está...
Page 17
la distancia que lo separa de los cables de alta tensión antes de iniciar la instalación LE RECOMENDAMOS QUE SE MANTENGA A UNA DISTANCIA MINIMA DE LOS CABLES DE ALTA TENSIÓN IGUAL AL DOBLE DEL LARGO DEL CONJUNTO DE LA ANTENA. 3.
Montaje De Antena 1. Si la antena tiene Tornillo un 2 - o 3-sección crossarm pluma, reunir las Cruceta secciones witln tornillos y tuercas de mariposa. (Ver Fig. 1) 3-para la sección de Ala Tuerca Fig 1 antenas, reunirse con los elementos de corto al frente de la antena y los elementos Iong a la parte trasera de la antena.
Page 19
3. Swing gradual varillas (remachadas a la sección centro) en la posición en la primera sección y segura con tuercas de mariposa. (Véase la fig. 4) NOTA: No conectar cable o transmisión balun a estos puntos. Transmisión de alambre o balun se adjuntan a la parte inferior de las terminales de dipolo plegado UHF, como se muestra en el Fig 5.
Page 20
5. Fije la antena al mástil Transformador utilizando U-perno de Coaxial montaje como se muestra Cable Adaptación en la Figs, 7 y 8. 6. Si la antena tiene auge llaves, seguro que el mástil Straight debajo de la antena como se muestra en la dipolo Fig.
Fig 10 Hacia la estación transmisora Instrucciones de Operación: Para obtener la mejor recepción, tenga en cuenta los siguiente: 1. Mantenga la antena lejos de fuentes de interferencia, como equipos de aire acondicionado, hornos microondas, secadores de pelo, etc. Todas éstas son fuentes de interferencia eléctrica fuerte y pueden debilitar la señal o provocar la pérdida total de señal.
Si la unidad se encuentre defectuosa bajo nuestra política de garantía para Channel Master se compromete a reparar o sustituir el producto sin costo alguno. Los productos que no estén dentro del periodo de garantía no deben devolverse a Channel Master, a excepción de algún producto que haya sido solicitado por el Departamento de...
Page 23
(a) el Cliente deberá notificar a CHANNEL MASTER dentro de los treinta (30) días del problema. (b) CHANNEL MASTER, a su elección, resolver el problema por teléfono u ofrecer a los clientes con una autorización de devolución (“RMA”) El número y la dirección...
Page 24
CHANNEL MASTER, (e) los daños superficiales; (f) los daños accidentales, negligencia, modificación, manejo incorrecto, abuso o mal uso, o (g) Fuerza Mayor.
Présentation du Produit Tous les canaux master Antennes compacts Série Avantage en plein air sont conçus pour être faciles à installer, et ont été optimisées pour recevoir la bande haute VHF, UHF, et les signaux HDTV. Le souci du détail a été...
ATTEnTIOn AuX CÂBLES! vous pourriez être Tué si cette antenne touche des câbles électriques proches! LIRE LE MODE DE MONTAGE Conseils de Sécurité Veuillez lire cette notice d'utilisation avant d'utiliser ce produit. Les informations contenues dans ce document peuvent être modifiées sans préavis. Les caractéristiques ou spécifications peuvent être différentes selon le type de modèle du produit acheté.
Page 27
2. Repérez les câbles électriques aériens. Avant de commencer l’installation, vérifiez la distance entre l’antenne et les câbles. NOUS RECOMMANDONS DE LAISSER UNE DISTANCE D’AU MOINS LE DOUBLE DE LA LONGUEUR MAXIMALE DE L’ANTENNE ENTRE L’ANTENNE ET LES CÂBLES ÉLECTRIQUES. 3.
Page 28
Instructions d'installation : 1. Si l'antenne possède une traverse en 2 ou 3 parties (perche), Perche assemblez les sections avec des vis et des écrous à oreilles. (Voir Écrou à l'illustration 1) oreilles Fig 1 Pour les antennes à 3 parties, assemblez les éléments courts sur la partie frontale de l'antenne et les éléments longs sur la partie arrière.
Page 29
3. Fixez les tiges de phasage (rivetées à la section centrale) en position sur la partie avant et fixez-les avec les écrous à oreilles. (Voir l'illustration 4) REMARQUE : Ne fixez pas le câble de transmission ou le symétriseur à ces emplacements. Le câble de transmission ou le symétriseur est fixé...
Page 30
Transformateur d'adaptation Câble Coaxial Dipôle UHF droit Fig 6 5. Fixez l'antenne au mât à l'aide d'un boulon en U, comme indiqué dans les illustrations 7 et 8. Traverse de l'antenne Fig 7 6. Si l'antenne possède des supports de perche, sécurisez- les sur le mât sous l'antenne, comme indiqué...
Page 31
Fig 8 Boulon en U Traverse Support de l'antenne de perche Mât Fig 9 7. Pour aligner l’antenne, dirigez le bout étroit de l’antenne vers la station d’émission et réglez pour obtenir la meilleure qualité d’image ou la meilleure puissance de signal. (See Fig. 10) Fig 10 Vers la station émettrice...
Mode d'emploi : Pour une meilleure réception, veuillez suivre ces indications : 1. Eloignez l'antenne des sources d'interférences, y compris les climatiseurs, fours à micro-ondes, sèche- cheveux, etc. Ce sont des sources d'interférence électriques fortes qui peuvent causer une mauvaise qualité...
Master. (Certains produits ont des périodes de garantie prolongées). DéTAILLAnTS ET COnSOmmATEuRS : Les détaillants et consommateurs peuvent envoyer tout produit Channel Master sous garantie au Service de garantie en vue de sa réparation ou de son remplacement. Pour le service sous garantie, le consommateur ou le détaillant doit appeler le service technique et demander un numéro d’autorisation de reprise...
Page 34
(g) CHANNEL MASTER expédiera à ses frais au client la pièce réparée ou remplacée. Si le client demande une expédition express, le client paiera à CHANNEL MASTER les frais d’une telle expédition.
Page 35
à moins que ladite utilisation ait été demandée par écrit au préalable par CHANNEL MASTER; (e) un dégât superficiel; (f) un dégât accidentel, une négligence, une modification, un défaut de manutention, un abus ou un défaut d’utilisation;...
