AMUN 716
Capteur CO
2
716 9 200
1. Utilisation conforme
Le capteur sert à mesurer le taux de dioxyde de carbone (CO
l'humidité relative et la température dans différentes pièces
(bureaux, écoles, salles de réunion etc). La teneur en CO
est un indicateur vérifiable pour la qualité de l'air. Plus la teneur
en CO est élevée, plus l'air ambiant est mauvais. Ils sont conçus
2
pour être utilisés dans des conditions ambiantes normales.
2. Sécurité
AVERTISSEMENT
Danger de mort, risque d'électrocution et
d'incendie !
Le montage doit exclusivement être effectué
par un électricien spécialisé !
Pour poser correctement les câbles de bus et pour mettre en ser-
vice les appareils, il faut respecter les dispositions et les consignes
du manuel de la Fédération allemande de l'industrie électrotechni-
que et électronique (ZVEI) / de l'Association allemande des entre-
preneurs en électricité (ZVEH) relatif à la gestion du bâtiment!
Toute intervention ou modification apportée à l'appareil entraîne
la perte de tout droit à la garantie.
• Ne pas utiliser le capteur pour des mesures de teneur en gaz
relatives à la sécurité !
• Utiliser le capteur uniquement avec une très basse tension
de sécurité !
• Ne pas faire tomber le capteur. Des chocs importants altèrent
l'exactitude des mesures de CO
3. Propriétés
• Le gaz CO ne couvre qu'une proportion volumique d'environ
2
0,034 % dans l'air frais ambiant et est utilisé en tant qu'indi-
cateur pour l'analyse de l'air.
• La concentration de 0,1 % (soit 1000 ppm) correspond à la
valeur limite pour les espaces intérieurs.
• La concentration maximale sur un lieu de travail se situe à
5000 ppm.
Composition de l'air frais
Gaz
N
Azote
2
O
Oxygène
2
Argon Ar
CO
Dioxyde de carbo-
2
),
2
de l'air
2
.
2
Proportion volumique
78,08 %
20,95 %
0,93 %
340 ppm
• Zone de détection de la température :
• Seuils de la plage de réglage :
• Objet « valeur physique » :
• Plage de mesure « humidité relative » :
• Il existe 3 seuils indépendants de la valeur de mesure pour le
CO et l'humidité relative ainsi qu'un seuil pour la valeur de
2
mesure de la température.
• Si les seuils ne sont pas atteints ou sont dépassés, une action
est exécutée : Envoyer priorité. Commutation, valeur.
• Chaque seuil dispose d'un objet de verrouillage.
4. Montage
• Monter le capteur (pour la mesure de la température) sur un
mur intérieur, à peu près à hauteur des yeux.
• Éviter les courants d'air et le rayonnement thermique.
• Ne pas monter le capteur sur un support mou,
sinon la circulation d'air n'est pas assurée.
5. Description et fonction

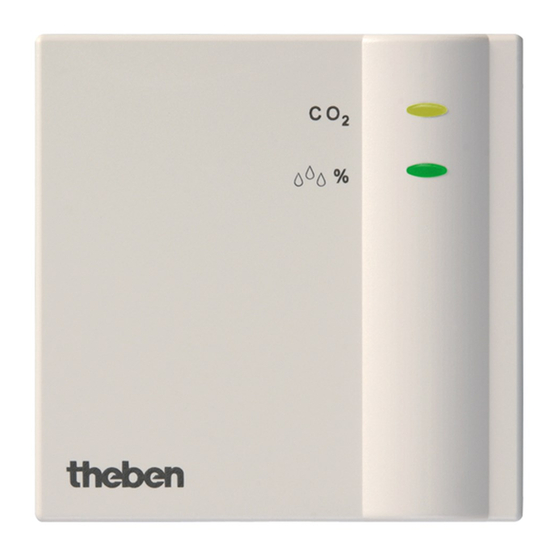

Le capteur comporte 2 DEL, qui indiquent la teneur actuelle en CO
mesurée dans l'air ambiant ainsi que l humidité.
Seuils des différentes valeurs de mesure
Valeur de Concentra-
DEL CO
2
tion en CO
mesure
En-dessous du
vert faible
seuil 1
Entre seuil 1 et
jaune moyenne
2
Entre seuil 2 et
orange élevée
3
au-dessus
rouge très élevée
du seuil 3
0–40 °C
500-2550 ppm
0–9999 ppm
1 %–100 %
2
DEL pour l'indication de la teneur
(vert ‡ rouge)
en CO
2
DEL pour l'indication de l'humidité
relative (jaune ‡ bleu)
État de
DEL humidi-
té relative
l'humidité
2
jaune humidifier
vert Humidité OK
rouge déshumidifier
Alarme de
bleu
condensation
