Pysäytys
Paina liukukytkimen (4) takaosaa. Liukukytkin (4)
palautuu.
0 pois päältä
STEB 135, STEB 135 Plus:
Paina virtakytkintä (3).
Kestokytkentä
Paina virtakytkin (3) alas vasteeseen saakka ja
pidä alaspainettuna.
Paina lukitusnäppäintä (2) ja pidä alaspainettuna.
Päästä ensin irti virtakytkin (3), sitten
lukitusnäppäin (2).
Avaat lukituksen painamalla virtakytkimen (3) alas
vasteeseen saakka ja päästämällä irti.
8.2 Repimissuojalevyn kiinnittäminen
Kiinnitä repimissuojalevy (9) paikoilleen jalkalevyn
(11) vasteeseen saakka.
8.3 Iskuluvun säätö
Suositellut säätöarvot löydät sivulta 2.
8.4 Sahanterän heiluriliikkeen säätö
Käännä säätöpyörää (5).
0 = heiluriliike on kytketty pois päältä
5 = suurin mahdollinen heiluriliike
Suositellut säätöarvot löydät sivulta 2.
8.5 Lastunimu
Paras imutulos saadaan yhdessä suojakuvun (8)
kanssa.
Kytke tarkoitukseen soveltuva imuri
imuliitoskappaleeseen (12) lastujen imemiseksi.
Imuliitoskappaleen asennus
Työnnä imuliitoskappale (12) vasteeseen saakka.
Imuliitoskappaleen poisto
Vedä imuliitoskappale (12) ulos.
8.6 Sahaaminen ilman lastunimua
Irrota suojakupu (8).
Käännä suojus (6) alas.
19.02.2008 15:45 Uhr
8.7
Irrota suojakupu (8) ja repimissuojalevy (9).
Avaa jalkalevyssä (11) oleva kuusiokoloruuvi
(15) ja aseta jalkalevy etummaiseen
kiinnitysaukkoon (16).
Kiristä kuusiokoloruuvi (15).
7.8
Irrota suojakupu (8), repimissuojalevy (9) ja
imuliitoskappale (12).
Avaa jalkalevyssä (11) oleva kuusiokoloruuvi (15).
Vedä jalkalevy (11) eteenpäin, käännä ja työnnä
taaksepäin yhteen lovista.
Kiristä kuusiokoloruuvi (15).
Kulloinkin säädetty kulma on luettavissa jalkalevyn
rungosta.
Esiasetettuina ovat 15°, 30° ja 45° kulmat.
Kun on sahattava viistoon erittäin tarkasti, on
suositeltavaa suorittaa koesahaus ja tarkistaa
tulos kulmamitalla.
Seite 63
SUOMI

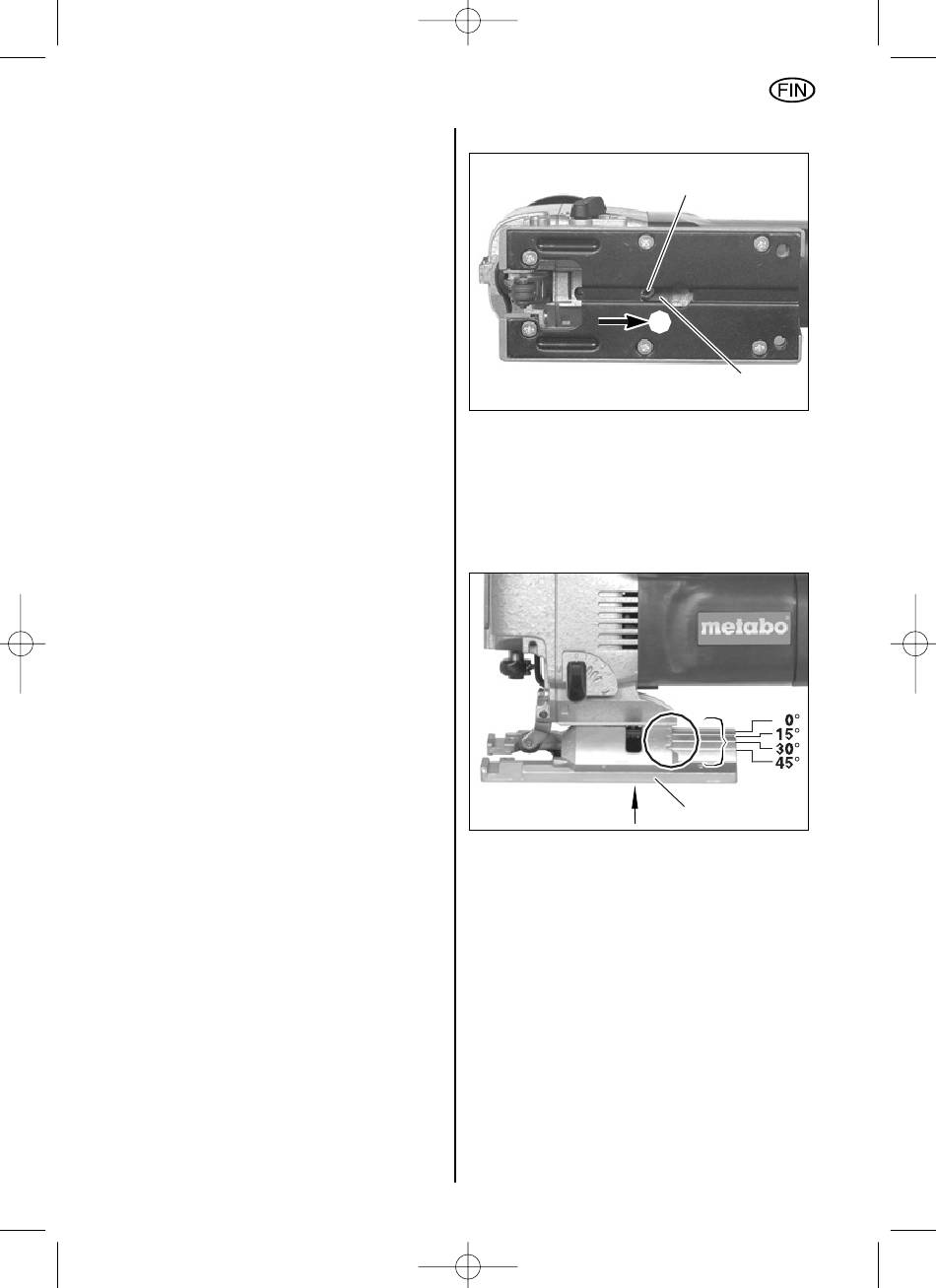

Sahaaminen aivan seinän vieressä
