Vantage Point U40 Instructions D'assemblage

Side to Side Adjust
Ajuste de lado a lado
Réglage latéral
Verstellung von seite zu seite
Tilt Adjust
Ajuste de inclinación
Réglage de l'inclinaison
Kippwinkeleinstellung
Basic Security
Seguridad básica
Sécurité élémentaire
Einfache Sicherung
X2
Removal
3
4
2
1

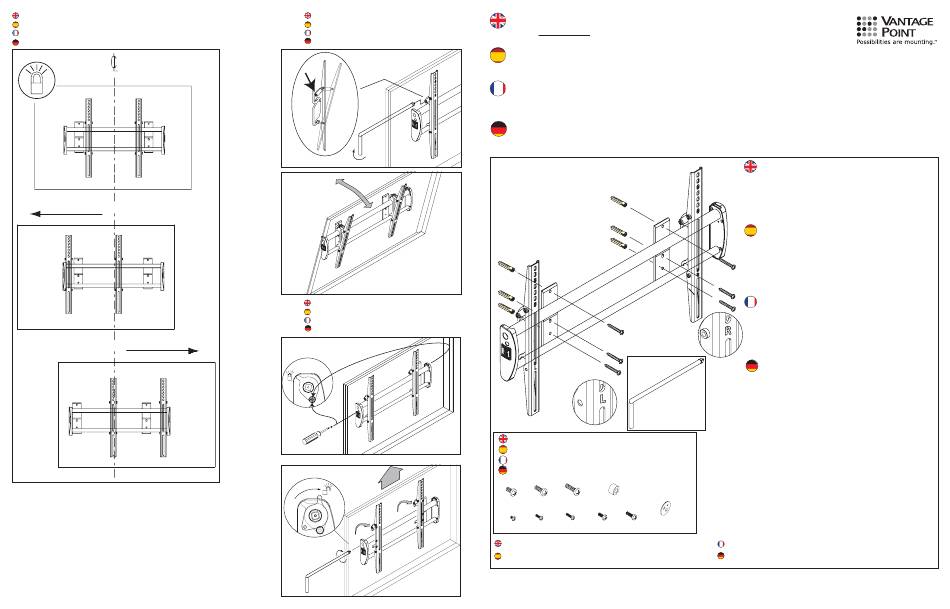

Model U40 Flat Panel Mount Assembly Instructions
NOTE! Hardware has been included for Wood Stud, Solid Concrete Wall and Metal Stud Construction. Hardware is not intended for use on Hollow Wall, Cinder
Block or Red Brick Wall installation. Preview all steps before beginning. Should any portion of these instructions be unclear, contact us directly at 800-582-9595
or by email at cons-serv@vanptc.com for assistance. Do not attempt to assemble this Vantage Point Flat Panel Mount, if you have any doubts as to its proper
assembly and installation. CAUTION - Do not exceed maximum weight indicated. Use with heavier than the maximum weight indicated may result in instability
causing possible injury. Use of this product for any other purpose unless specifi ed by Vantage Point Products is not recommended. Think Safety First!
Instrucciones de ensamblaje del soporte para pantalla plana modelo U40
¡ATENCIÓN! Se han incluido accesorios de ferretería para construcciones con vigas de madera, paredes de concreto y vigas de metal. Los accesorios no están ideados para usarse en la instalación en
paredes huecas, paredes de ladrillo de escorias o de ladrillo rojo. Vea todos los pasos antes de empezar. Si alguna parte de estas instrucciones resulta poco clara, contáctenos directamente al 800-582-
9595 para recibir asistencia. No intente ensamblar este soporte para pantalla plana Vantage Point si tiene cualquier duda sobre su ensamblaje e instalación adecuados.PRECAUCIÓN – No exceda el peso
máximo indicado. Usarlo con uno mayor que el máximo peso indicado podría provocar inestabilidad causando posibles lesiones. El uso de este producto para cualquier propósito que no sea el especifi cado
por Vantage Point Products no es recomendado. ¡Piense en la seguridad primero!
Instructions d'assemblage d'un support pour écran plat, modèle U40
REMARQUE ! Les pièces incluses sont exclusivement destinées à des structures avec des montants en bois, des montants en métal et des murs en béton plein. Elles ne doivent pas être
utilisées pour une installation sur des murs creux, des murs en bloc de béton d'escarbilles ou des murs en brique rouge. Lisez attentivement toutes les étapes avant de commencer. Si
une partie quelconque de ces instructions n'est pas claire, veuillez nous contacter directement pour obtenir de l'aide. N'essayez pas d'assembler ce support Vantage Point pour écran plat
si vous avez des doutes quelconques relativement à son assemblage correct et à sa bonne installation. ATTENTION – Ne dépassez pas le poids maximum indiqué. tout dépassement du
poids maximum indiqué pourrait provoquer une instabilité et possiblement un accident. L'utilisation de ce produit pour tout autre usage n'est pas recommandée à moins d'être précisée par
Vantage Point Product. Pensez à la sécurité avant tout !
Montageanleitung für die Flachmonitor-Halterungen Model U40
HINWEIS! Befestigungsteile für Holzrahmenwerk, massive Betonwände und Metallträgerkonstruktionen sind enthalten. Die Befestigungsteile sind nicht für eine Montage an Hohlwänden,
Löschbetonmauern oder Ziegelmauern bestimmt. Vor Montagebeginn sollten alle Schritte durchgelesen werden. Sollte ein Teil dieser Anweisungen unverständlich sein, rufen Sie uns bitte
unter der Nummer 800-582-9595 an. Bei jeglichen Zweifeln in Bezug auf die richtige Montage und Befestigung sollte nicht versucht werden, diese Vantage Point Flachmonitor-Halterung
trotzdem zu installieren. ACHTUNG - Das angegebene Höchstgewicht darf nicht überschritten werden. Bei Verwendung für eine höheres als das angegebene Gewicht besteht die Gefahr von
Instabilität und Verletzungen. Von einer Verwendung dieses Produkts für andere als die von Vantage Point empfohlenen Zwecke wird abgeraten. Zuerst immer an die Sicherheit denken!
F
A
D
C
B
E
G
Flat Panel Install Kit
Juego de instalación para pantalla plana
Trousse d'installation d'un écran plat
Installationsbausatz für fl achmonitor
X4
X4 X4 X4
8m id x 16m
6m x 16m 6m x 20m 6m x 30m
spacer
X4
X2 X4
X4 X4 X4
4m/5m/6m
5m x 16m 5m x 20m
4m x 6m 4m x 16m 4m x 20m flat washer
Maximum Flat Panel Weight: 150 lbs / 68.03 kg
Peso máximo de la pantalla plana: 68.03 kg
Vantage Point Products Corp • P.O. Box 2485 Santa Fe Springs, CA 90670 USA Tel: 1.800.582.9595
• Canada Tel: 905.607.9994 • Web Site: www.vanptc.com • Email: cons-serv@vanptc.com
QTY
ITEM
A Nylon Anchor 3/8" dia. 6
B #14 x 2-1/2" phillips sheet metal screw 6
C Wall mounting plate assembled on rail 2
D Rail assembly 1
E LH fl at panel mounting bkt 18" 1
F RH fl at panel mounting bkt 18" 1
G Lock / unlock tool 1
CANTIDAD
ARTTICULO
A Ancla de nilón de 3/8" diá. 6
B Tornillo para hoja metálica #14 x 2-1/2" 6
C Placa de montaje en la pared ensamblada en riel 2
D Ensamblaje de rieles 1
E Soporte de montaje Izq. de 18" para pantalla plana 1
F Soporte de montaje Der. de 18" para pantalla plana 1
G Herramienta para cerrar / abrir el seguro 1
ARTICLE QUANTITÉ
A Dispositif d'ancrage en nylon 9.5 m de diamètre. 6
B no14 x 2-1/2 po vis à tôle Phillips 6
C Plaque d'installation murale assemblée sur rail 2
D Matériel d'assemblage du rail 1
E Support gauche d'écran plat 55.88 cm 1
F Support droit d'écran plat 55.88 cm 1
G Outil de verrouillage/déverrouillage 1
TEIL ANZAHL
A Nylonverankerung 3/8" Ø 6
B #14 x 2-1/2" Kreuzschlitz-Blechschraube 6
C Wandmontageplatte, auf Schiene montiert 2
D Schienenmontage 1
E Linkes Flachmonitor-Halterungseisen, 55,9 cm (18") 1
F Rechtes Flachmonitor-Halterungseisen, 55,9 cm (18") 1
G Verriegelungs-/Entriegelungswerkzeug 1
Poids maximum de l'écran plat : 68.03 kg
Höchstgewicht des Flachbildschirms: 68.03 kg
