Vantage Point U42 Instructions D'assemblage

Side to Side Adjust U42
Ajuste de lado a lado U42
Réglage latéral U42
Verstellung von Seite zu Seite U42
Security
Seguiridad
Securite
Sicherheit
X2
Removal
Desmontaje
Démontage
Ausbau
2
3
4
1
rev 1-25-2010

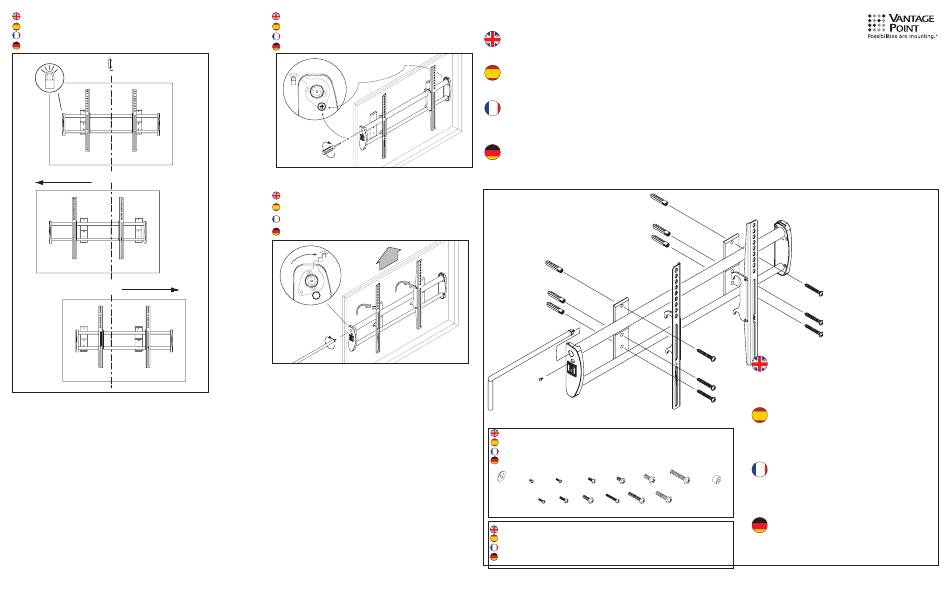

Model U42 Flat Panel Mount Assembly Instructions
NOTE! Hardware has been included for Wood Stud and Solid Concrete Wall Construction. Hardware is not intended for use on Metal Stud, Hollow Wall and Cinder Block Wall installation. Preview
all steps before beginning. Should any portion of these instructions be unclear, contact us directly at 800-582-9595 for assistance. Do not attempt to assemble this Vantage Point Flat Panel
Mount, if you have any doubts as to its proper assembly and installation. CAUTION - Do not exceed maximum weight indicated. Use with heavier than the maximum weight indicated may result
in instability causing possible injury. Use of this product for any other purpose unless specifi ed by Vantage Point Products is not recommended. Think Safety First!
Instrucciones de Ensamblaje Para el Soporte Para Pantalla Plana Modelo U42
Revise todos los pasos antes de empezar. Si alguna parte de las instrucciones no queda clara, contacte a un contratista califi cado, persona habilidosa o llámenos directamente al 800-582-9595
para recibir asistencia. No trate de instalar este producto de Vantage Point si tiene cualquier duda sobre su adecuada instalación. PRECAUCIÓN- Este sistema de anaqueles está ideado para
ser usado únicamente con el peso máximo indicado. Usarlo con uno mayor que el máximo peso indicado podría provocar inestabilidad causando posibles lesiones. El uso de este producto para
cualquier propósito que no sea el especifi cado por Vantage Point Products no es recomendado. ¡Piense en la seguridad primero!
Instructions d'Assemblage d'un Support Pour écran Plat, Modèl U42
REMARQUE : Les pièces incluses sont exclusivement destinées à être utilisées sur des structures ayant des montants en bois et des murs en béton plein. Elles ne doivent pas être utilisées pour
une installation sur des montants en métal, des murs creux ou des murs en bloc de béton d'escarbilles. Lisez attentivement toutes les étapes avant de commencer. Si une portion quelconque
de ces instructions n'est pas claire, veuillez nous contacter directement pour obtenir de l'aide. N'essayez pas d'assembler ce support Vantage Point pour écran plat si vous avez des doutes
quelconques relativement à son assemblage correct et à sa bonne installation. ATTENTION – Ne dépassez pas le poids maximum indiqué. Tout dépassement du poids maximum indiqué pour-
rait provoquer une instabilité et possiblement un accident. L'utilisation de ce produit pour tout autre usage n'est pas recommandée à moins d'être précisée par Vantage Point Product. Pensez
à la sécurité avant tout !
Gebrauchsanleitung für Flachmonitor-Halterung Modell U42
HINWEIS! Befestigungsteile für Holzrahmenwerk und massive Betonwände sind enthalten. Die Befestigungsteile sind nicht für eine Montage an Metallträgern, Hohlwänden und Löschbeton-
mauern bestimmt. Vor Montagebeginn sollten alle Schritte durchgelesen werden. Sollte ein Teil dieser Anweisungen unverständlich sein, rufen Sie uns bitte unter der Nummer 800-582-9595 an.
Bei jeglichen Zweifeln in Bezug auf die richtige Montage und Befestigung sollte nicht versucht werden, diese Vantage Point Flachmonitor-Halterung trotzdem zu installieren. ACHTUNG - Das
angegebene Höchstgewicht darf nicht überschritten werden. Bei Verwendung für eine höheres als das angegebene Gewicht besteht die Gefahr von Instabilität und Verletzungen. Von einer
Verwendung dieses Produkts für andere als die von Vantage Point empfohlenen Zwecke wird abgeraten. Zuerst immer an die Sicherheit denken!
A
A
C
G
H
D
E
Flat Panel Install Kit U42
Equipo de Instalación para Pantalla Plana U42
Nécessaire U42 à l'installation d'un écran Plat
Installationsbausatz für Flachmonitor, U42
X8
X6
X8
X8 X8
X2
4m/5m/6m 4m x 6m 4m x 12m 5m x 12m
6m x 12m 8m x 16m
X4
X8 X8 X6 X6
X8
4m x 16m 5m x 16m 6m x 16m 5m x 30m 6m x 30m 8m x 30m
Model U42 Max Flat Panel Weight: 150 lbs / 68.04 kgs
Peso máximo de la pantalla plana para el modelo U42: 150 libras / 68.04 kg
Poids maximum de l'écran plat pour le modèle U42: 68.04 kg /150 lb.
Höchstgewicht für die Flachmonitor-Halterung Modell U42: 68.04 kg / 150 lb.
Vantage Point Products Corp • P.O. Box 2485 Santa Fe Springs, CA 90670 USA
USA Tel: 1.800.582.9595 • Canada Tel: 905.607.9994 • Web Sites: www.vanptc.com • www.thinkvp.com
Email: cons-serv@vanptc.com • support@thinkvp.com
C
B
F
A Nylon Anchor 3/8" dia.
B #14 x 2-1/2" phillips sheet metal screw
B C Wall mounting plate assembled on rail
D Rail assembly 28-3/8" wide
E LH fl at panel mounting bkt 18"
F RH fl at panel mounting bkt 18"
G Lock / unlock tool
H Security screw
A Ancla de nilón de 3/8" (0.95 cm) de diámetro
B Tornillo Phillips para hoja metálica #14 x 2-1/2" (6.4 cm)
C Placa de montaje en la pared ensamblada en riel
D Ensamblaje de rieles de 28-3/8" (72.7cm) de ancho
E Soporte de montaje Izq. de 18" (45.7cm) para pantalla plana
F Soporte de montaje Der. de 18" (45.7cm) para pantalla plana
G Herramienta para cerrar / abrir el seguro
H Tornillo de fi jación
A Dispositif d'ancrage en nylon 3/8 po (9,535 mm) de diamètre
B Vis à tôle à empreinte Phillips no14 x 2-1/2 po (6,35 cm)
X6
X6
C Plaque de montage murale montée sur rail
D Matériel d'assemblage du rail 28-3/8 po (72,7 cm)
8m x 40m 8m id x 16m
E Support gauche d'écran plat 18 po (45,72 cm)
F Support droit d'écran plat 18 po (45,72 cm)
G Outil de verrouillage/déverrouillage
H Vis de sécurité
A Nylonverankerung 3/8" Ø
B #14 x 2-1/2" Kreuzschlitz-Blechschrauben
C Wandmontageplatte, auf Schiene montiert
D Schienenmontage 72.7 cm (28-3/8") breit
E Li Halterungswinkeleisen, 45,7 cm (18")
F Re Halterungswinkeleisen, 45,7 cm (18")
G Inbusschlüssel für Kippwinkeleinstellung
H Sicherungesschraube
6
6
2
1
1
1
1
2
6
6
2
1
1
1
1
1
6
6
2
1
1
1
1
1
6
6
2
1
1
1
1
