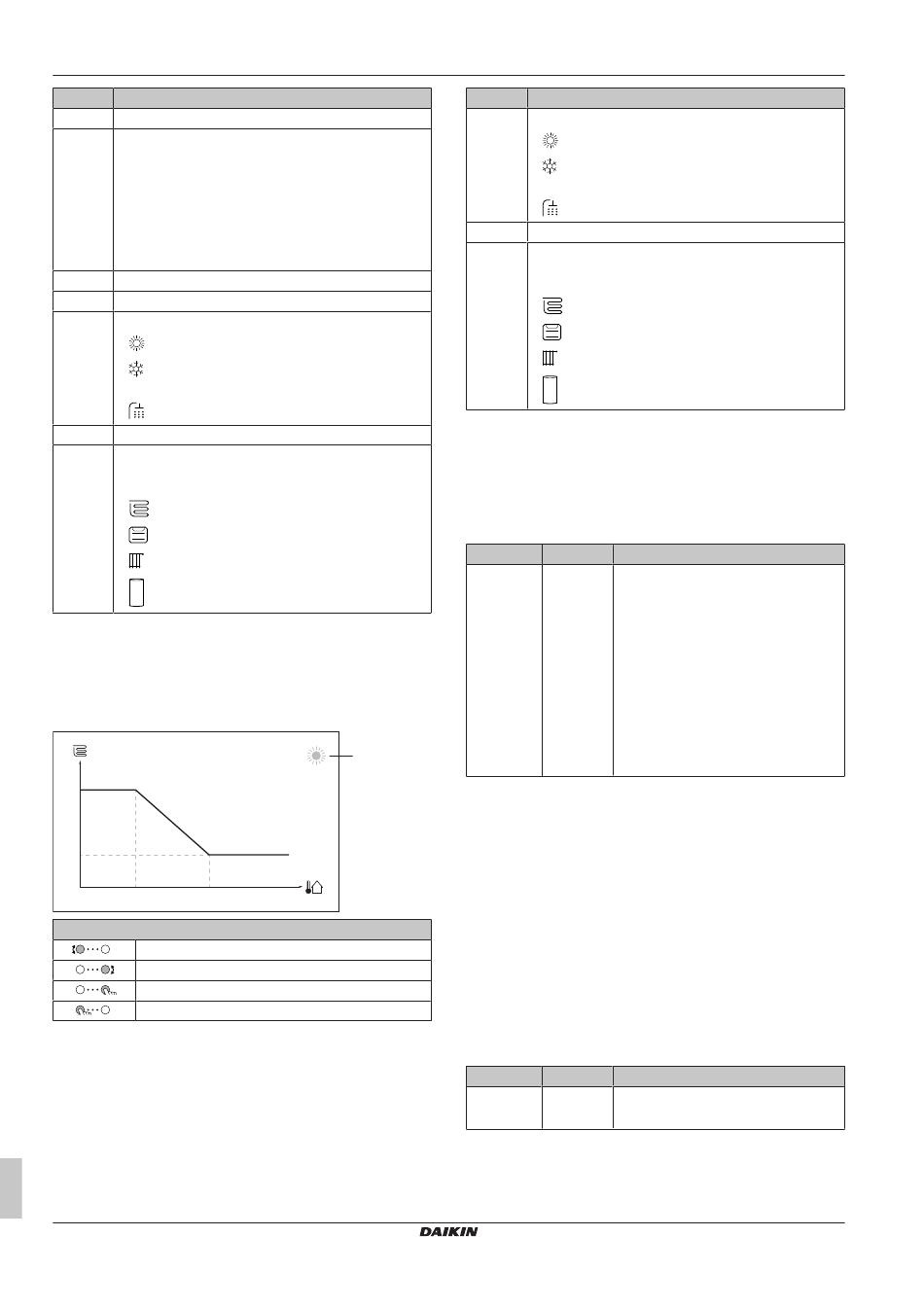

5 Configuration
Élément
a Courbe de la loi d'eau avant les modifications.
b Courbe de la loi d'eau après les modifications (selon
exemple):
▪ Lorsque la pente est modifiée, la nouvelle température
préférée à X1 est inégalement supérieure à la
température préférée à X2.
▪ Lorsque le décalage
température préférée à X1 est également supérieure à
la température préférée à X2.
c Pente
d Décalage
e Zone de loi d'eau sélectionnée:
▪ : Chauffage de zone principale ou zone secondaire
▪ : Rafraîchissement de zone principale ou zone
secondaire
▪ : Eau chaude sanitaire
X1, X2 Exemples de température ambiante extérieure
Y1, Y2, Exemples de température du ballon ou température de
Y3, Y4 départ voulue. L'icône correspond à l'émetteur de
chaleur pour cette zone:
▪ : Chauffage au sol
▪ : Ventilo-convecteur
▪ : Radiateur
▪ : Ballon d'eau chaude sanitaire
Courbe de la loi d'eau 2 points
La courbe de la loi d'eau est définie par deux points de consigne:
▪ Point de consigne (X1, Y2)
▪ Point de consigne (X2, Y1)
Courbe de la loi d'eau:
Y2
Y1
X1 X2
Actions possibles sur cet écran
Parcourir les températures.
Modifier la température.
Passer à la température suivante.
Confirmer les modifications et procéder.
Manuel d'installation
22
Description
est modifié, la nouvelle
a
Élément
a Zone de loi d'eau sélectionnée:
▪ : Chauffage de zone principale ou zone secondaire
▪ : Rafraîchissement de zone principale ou zone
secondaire
▪ : Eau chaude sanitaire
X1, X2 Exemples de température ambiante extérieure
Y1, Y2 Exemples de température du ballon ou température de
départ voulue. L'icône correspond à l'émetteur de
chaleur pour cette zone:
▪ : Chauffage au sol
▪ : Ventilo-convecteur
▪ : Radiateur
▪ : Ballon d'eau chaude sanitaire
5.2.8

Assistant de configuration: ballon

Mode chauffage
Le ballon d'eau chaude sanitaire peut être préparé de 3 façons
différentes. Les méthodes de réglage de la température de ballon
souhaitée et les manières dont l'unité agit sur celle-ci diffèrent les
unes des autres.
# Code
[5.6] [6-0D] Mode chauffage:
▪ 0: Réchauffement
réchauffage est autorisé.
▪ 1: Programme + réchauffement: le
ballon d'eau chaude sanitaire est
chauffé en fonction d'un programme,
mais le réchauffage est autorisé entre
les cycles de chauffage programmés.
▪ 2: Programme uniquement: le ballon
d'eau
UNIQUEMENT
fonction d'un programme.
Reportez-vous au manuel d'utilisation pour plus de détails.
Point de consigne de confort
Uniquement lorsque la préparation de l'eau chaude sanitaire est en
Programme uniquement ou Programme + réchauffement. Lors de
la planification du programmateur, vous pouvez utiliser le point de
consigne de confort comme valeur prédéfinie. Lorsque vous
souhaitez modifier ultérieurement le point de consigne de stockage,
vous devez uniquement le faire à un emplacement.
Le ballon chauffera jusqu'à ce que la température de stockage
confort soit atteinte. Il s'agit de la température souhaitée plus
élevée lorsqu'une action de stockage confort est programmée.
Il est également possible de programmer un arrêt du stockage. Cette
fonction permet de stopper le chauffage du ballon même si le point
de consigne n'a PAS été atteint. Programmez un arrêt du stockage
seulement lorsque le chauffage du ballon est absolument
indésirable.
# Code
[5.2] [6-0A] Point de consigne de confort:
▪ 30°C~[6‑0E]°C
Description
Description
seul: seul le
chaude sanitaire peut
être chauffé
Description
EHVZ04+08S18+23DA6V+9W7
