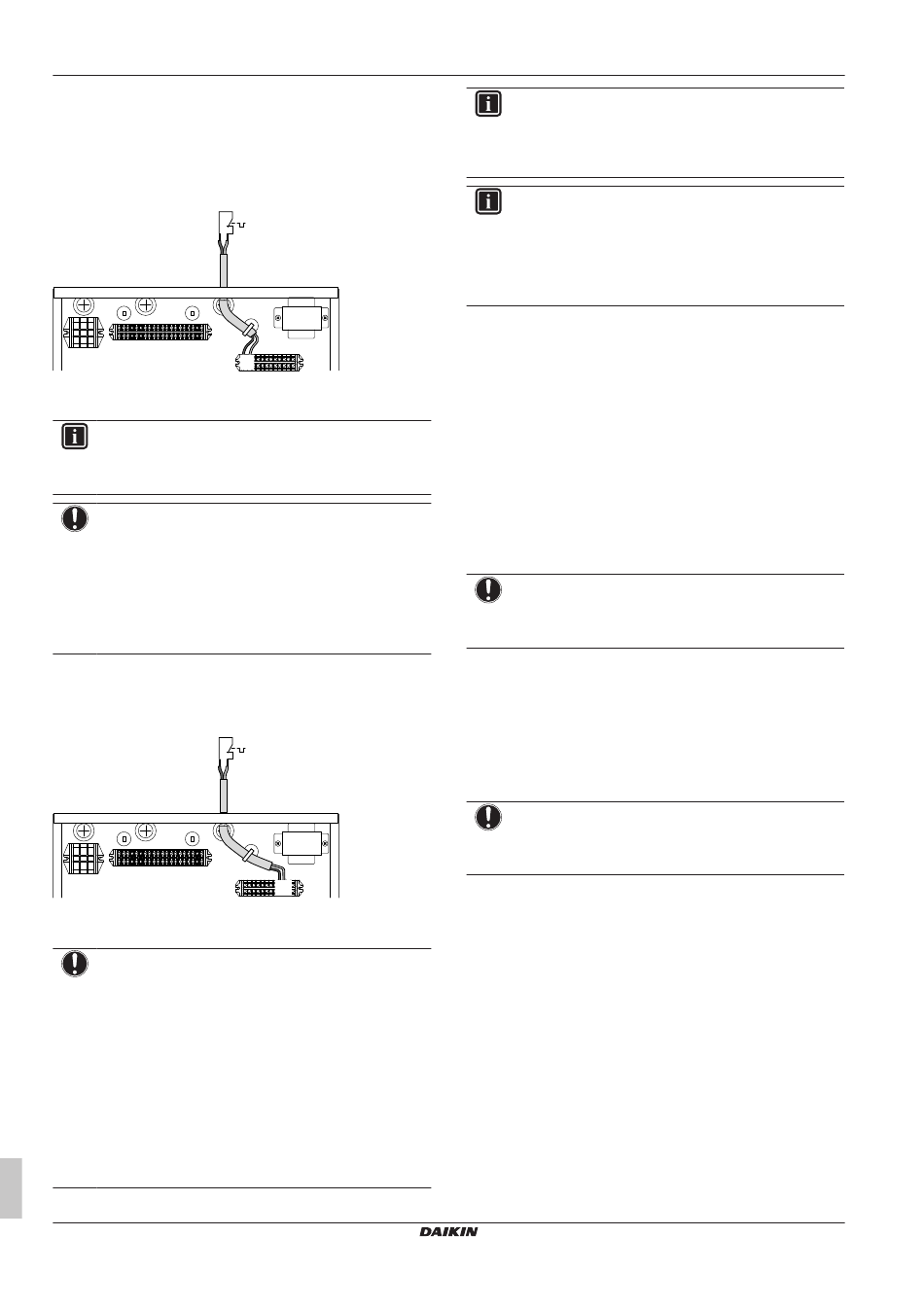

4.5.12 Raccordement du thermostat de sécurité
(contact normalement fermé)
Zone principale
1 Raccordez le câble du thermostat de sécurité (normalement
fermé) aux bornes adaptées, comme indiqué sur l'illustration ci-
dessous.
X2M
X1M
2 Fixez le câble avec les attache-câbles sur les supports
d'attaches.
INFORMATIONS
Il est obligatoire d'installer un thermostat de sécurité (non
fourni) pour la zone principale, sans quoi l'unité ne
fonctionne PAS.
REMARQUE
Un thermostat de sécurité DOIT être installé dans la zone
principale pour éviter que la température de l'eau n'y soit
trop élevée. Le thermostat de sécurité est généralement
une vanne thermostatique contrôlée avec un contact
normalement fermé. Si la température dans la zone
principale est trop élevée, le contact s'ouvre et l'interface
utilisateur affiche une erreur 8H‑02. SEULE la pompe
principale s'arrête.
Zone supplémentaire
3 Raccordez le câble du thermostat de sécurité (normalement
fermé) aux bornes adaptées, comme indiqué sur l'illustration ci-
dessous.
X2M
X1M
4 Fixez le câble avec les attache-câbles sur les supports
d'attaches.
REMARQUE
Veillez à sélectionner et installer le thermostat de sécurité
pour la zone secondaire conformément à la législation
applicable.
Dans tous les cas, afin d'empêcher tout déclenchement
inutile du thermostat de sécurité, nous recommandons ce
qui suit:
▪ Le thermostat
automatiquement.
▪ Le thermostat de sécurité a un taux d'écart de
température maximal correspondant à 2°C/min.
▪ Une distance minimale de 2 m entre le thermostat de
sécurité et la vanne 3 voies.
Manuel d'installation
16
1 2
X5M
9 10
X5M
de sécurité est réinitialisé
INFORMATIONS
TOUJOURS configurer le thermostat de sécurité pour la
zone supplémentaire
configuration, l'unité intérieure ignorera le contact du
thermostat de sécurité.
INFORMATIONS
Le contact d'alimentation électrique à tarif préférentiel est
raccordé aux mêmes bornes (X5M/9+10) que le thermostat
de sécurité pour la zone secondaire. Il est uniquement
possible pour le système d'avoir SOIT une alimentation
électrique à tarif préférentiel OU un thermostat de sécurité
pour la zone secondaire.
4.6 Finalisation de l'installation de
l'unité intérieure
4.6.1 Fermeture de l'unité intérieure
1 Fermez le couvercle du coffret électrique.
2 Remettez le coffret électrique en place.
3 Réinstallez le panneau supérieur.
4 Réinstallez les panneaux latéraux.
5 Réinstallez le panneau avant.
6 Rebranchez les câbles sur le panneau de l'interface utilisateur.
7 Réinstallez le panneau de l'interface utilisateur.
REMARQUE
Lors de la fermeture du couvercle de l'unité intérieure,
veillez à ce que le couple de serrage ne dépasse PAS
4,1 N•m.
5 Configuration
5.1

Vue d'ensemble: configuration

Ce chapitre indique ce que vous devez faire et savoir pour
configurer le système après installation.
REMARQUE
Ce chapitre ne couvre que la configuration de base. Pour
des explications plus détaillées et pour des informations de
fond, reportez-vous au Guide de référence installateur.
Pourquoi ?
Il est possible que le système ne fonctionne PAS comme prévu s'il
n'est PAS configuré correctement. La configuration influence les
éléments suivants:
▪ Les calculs du logiciel
▪ Ce que vous voyez sur et ce que vous pouvez faire avec
l'interface utilisateur
Comment ?
Vous pouvez configurer le système via l'interface utilisateur.
▪ La première fois – Assistant de configuration. Lorsque vous
ACTIVEZ l'interface utilisateur pour la première fois (via l'unité
intérieure), l'assistant de configuration démarre pour vous aider à
configurer le système.
▪ Redémarrez l'assistant de configuration. Si le système est déjà
configuré, vous pouvez redémarrer l'assistant de configuration.
Pour redémarrer l'assistant de configuration, passez à Réglages
après son installation. Sans
