4 Installation

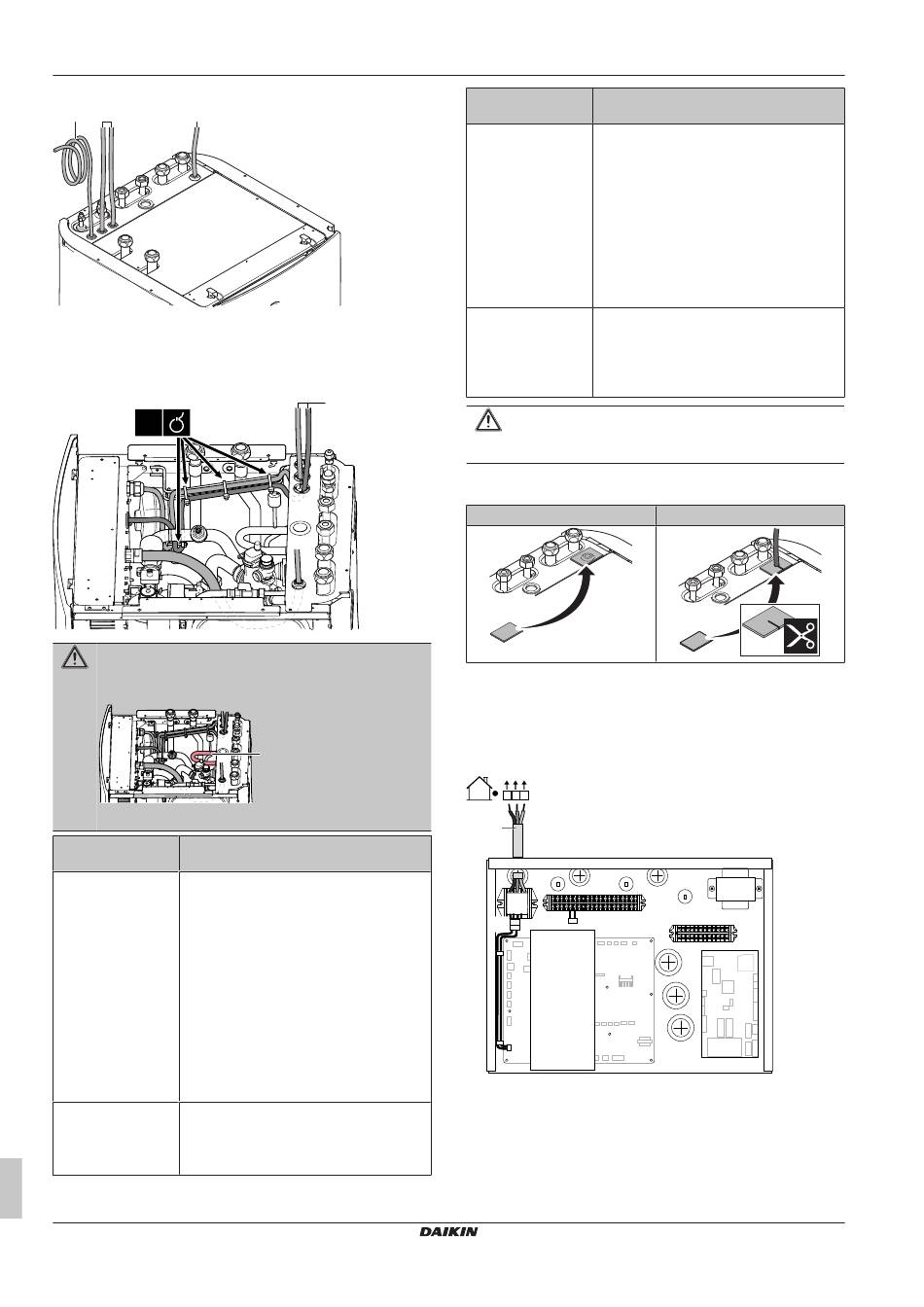

2 Le câblage entre dans l'unité par la partie supérieure:
d b+c a
a, b, c Câblage sur place (voir tableau ci-dessous)
d Câble installé en usine pour l'alimentation électrique du
chauffage d'appoint
3 Le câblage doit être disposé comme suit dans l'unité. Fixez le
câble au rail du câble à l'aide d'attaches:
4×
AVERTISSEMENT
Veillez à ce que le câblage électrique ne touche PAS le
tuyau de gaz réfrigérant qui peut surchauffer.
a Tuyau de gaz réfrigérant
Disposition Câbles possibles (selon catégorie
d'appareil et les options installées)
a ▪ Contact
préférentielle
Basse tension
▪ Interface utilisateur utilisée en tant que
thermostat d'ambiance (option)
▪ Entrées numériques de consommation
électrique (à fournir)
▪ Capteur
extérieure (option)
▪ Capteur
intérieure (option)
▪ Compteurs d'électricité (à fournir)
▪ Thermostat de sécurité (à fournir)
b ▪ Câble d'interconnexion
Alimentation ▪ Alimentation électrique à tarif normal
électrique haute
▪ Alimentation électrique à tarif préférentiel
tension
Manuel d'installation
12
b+c
a
a
d'alimentation électrique
de température ambiante
de température ambiante
Disposition Câbles possibles (selon catégorie
d'appareil et les options installées)
c ▪ Convecteur de pompe à chaleur (option)
Signal de contrôle ▪ Thermostat d'ambiance (option)
haute tension
▪ Vanne d'arrêt (à fournir)
▪ Pompe à eau chaude sanitaire (non
fournie)
▪ Sortie d'alarme
▪ Basculement
source de chaleur externe
▪ Commande des opérations du chauffage
d ▪ Alimentation
d'appoint
Alimentation
électrique haute
tension (câble installé
en usine)
ATTENTION
N'insérez et ne placez PAS une longueur de câble
excessive dans l'unité.
4 Scellez l'entrée du câblage basse tension à l'aide de ruban
d'étanchéité (fourni comme accessoire).
Sans câbles basse tension
4.5.3 Raccordement de l'alimentation électrique
principale
1 Raccordez l'alimentation électrique principale.
En cas d'alimentation électrique à tarif normal
1 2 3
1 2 3
a
1 2 3
X11YB X2M
X11YA
X1M
X11Y
X1A
a Câble d'interconnexion (=alimentation électrique
principale)
En cas d'alimentation électrique à tarif préférentiel
Raccordez X11Y à X11YB.
vers la commande de
électrique du chauffage
Avec câbles basse tension
X5M
A5P
EHVZ04+08S18+23DA6V+9W7
Daikin Altherma 3 R F
4P618950-1 – 2020.03
