Manuels Connexes pour SOMFY SOLAR SET
Sommaire des Matières pour SOMFY SOLAR SET
- Page 1 SOLAR SET SOLAR SET GO PRO Manuel d’installation et d’utilisation d’installation et d’utilisation 5068520D...
-
Page 2: Table Des Matières
3.1 Panneau solaire : ref. 9014337 3.2 Batteries : ref. 9015179 (kit de 2 batteries) 3.3 Contrôleur de charge : ref. 9014492 3.4 Fusible type automobile 15A rapide 4 Aide au dépannage 5 Caractéristiques techniques FR - Manuel d’installation et d’utilisation SOLAR SET - SOMFY... -
Page 3: Consignes De Sécurité
final. L’installateur doit explicitement expliquer à l’utilisateur final que l’installation, le réglage et la maintenance du produit doivent être réalisés par un professionnel de la motorisation et de l’automatisation de l’habitat. FR - Manuel d’installation et d’utilisation SOLAR SET - SOMFY... -
Page 4: Introduction
(voir paragraphe «Domaine d’application» du manuel d’installation et d’utilisation). L’utilisation de ce produit sur une motorisation non préconisée par Somfy est interdite - la sécurité des personnes ne serait pas assurée. Tout irrespect des instructions figurant dans cette notice exclut toute responsabilité... -

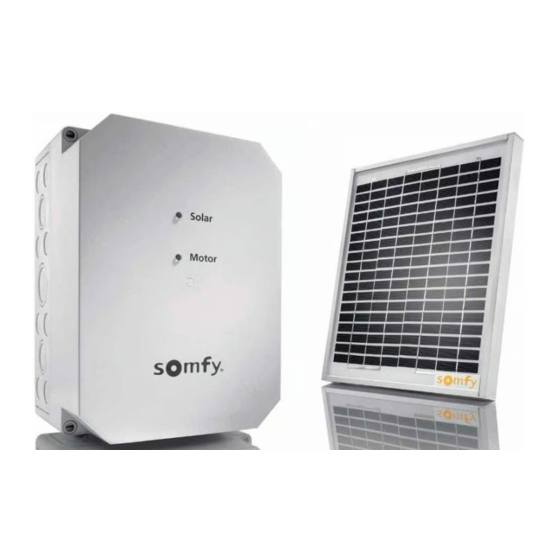

Page 5: Présentation Du Produit
Butées caoutchouc adhésives Capuchons plastiques (non utilisés) Sachet visserie panneau solaire : Gabarit d’inclinaison du panneau rondelles solaire rondelles fendues écrous Bride de fixation des batteries Contrôleur de charge FR - Manuel d’installation et d’utilisation SOLAR SET - SOMFY... -
Page 6: Domaine D'application
Domaine d’application Ce produit est une solution autonome qui fonctionne à l’énergie solaire. Il est destiné à l’alimentation des moteurs de portails et portes de garage Somfy équipés de la technologie radio RTS, ayant une entrée batterie de secours BATT. -
Page 7: Montage Du Contrôleur De Charge Sur La Bride
1.2 Montage de la bride dans le boîtier Visser la bride (g) au fond du boîtier avec les vis fournies (e1). Le boîtier doit être positionné passe-fils vers le bas et contrôleur de charge en haut. Passe-fils FR - Manuel d’installation et d’utilisation SOLAR SET - SOMFY... -
Page 8: Montage Des Batteries Dans Le Boîtier
Il est impératif de coller les butées adhésives afin de respecter un espacement de 5 mm entre les deux batteries selon la norme NF EN 50272-2. FR - Manuel d’installation et d’utilisation SOLAR SET - SOMFY... -
Page 9: Fixation Du Boîtier Au Mur
En haut d’un pilier/mur, fixez les équerres sur les trous de fixation situés en bas du panneau. Contre un pilier/mur, fixez les équerres sur les trous de fixation situés en haut du panneau. FR - Manuel d’installation et d’utilisation SOLAR SET - SOMFY... -
Page 10: Installation Des Équerres (C) Sur Le Pilier/Mur
(f3), une rondelle (f2), une vis (f1). Utiliser le gabarit d’inclinaison du panneau solaire pour incliner le panneau de façon optimale. Serrer les vis pour bloquer la position du panneau. FR - Manuel d’installation et d’utilisation SOLAR SET - SOMFY... -
Page 11: Raccordements Électriques
La recharge des batteries n’est effective que si le panneau est exposé directement aux rayons du soleil. La lumière du jour ne suffit pas pour bien recharger les batteries. FR - Manuel d’installation et d’utilisation SOLAR SET - SOMFY... -
Page 12: Utilisation
Mettre le capot du boîtier en place, marquage Somfy en bas, et le visser avec les vis fournies (d). Ne pas coincer les câbles en refermant le capot. Pour le raccordement du kit d’alimentation solaire au moteur, se reporter à la notice d’installation du moteur. -
Page 13: Pièces Détachées
Les batteries usagées doivent être recueillies et recyclées à l’écart des ordures ménagères usuelles. Pour la collecte et/ou le recyclage des batteries usagées, veuillez les déposer dans une déchetterie. FR - Manuel d’installation et d’utilisation SOLAR SET - SOMFY... -
Page 14: Contrôleur De Charge : Ref. 9014492
(la durée varie selon batteries. l’ensoleillement). Vérifier que le panneau solaire est installé conformément aux instructions données page 6. FR - Manuel d’installation et d’utilisation SOLAR SET - SOMFY... -
Page 15: Caractéristiques Techniques
La charge complète des batteries n’est pas garantie à l’installation du Solarset, les batteries ayant pu se décharger pendant leur période de stockage. Avant de brancher votre moteur au contrôleur de charge, laissez les batteries se recharger pendant quelques heures (voir page 11). FR - Manuel d’installation et d’utilisation SOLAR SET - SOMFY... - Page 16 Somfy France Forum d’entraide : forum.somfy.fr SOMFY ACTIVITES SA 50 avenue du Nouveau Monde 74300 CLUSES FRANCE www.somfy.com...
