5.1.2 Batteries de bouteilles en surpression
Mode d'installation classique :

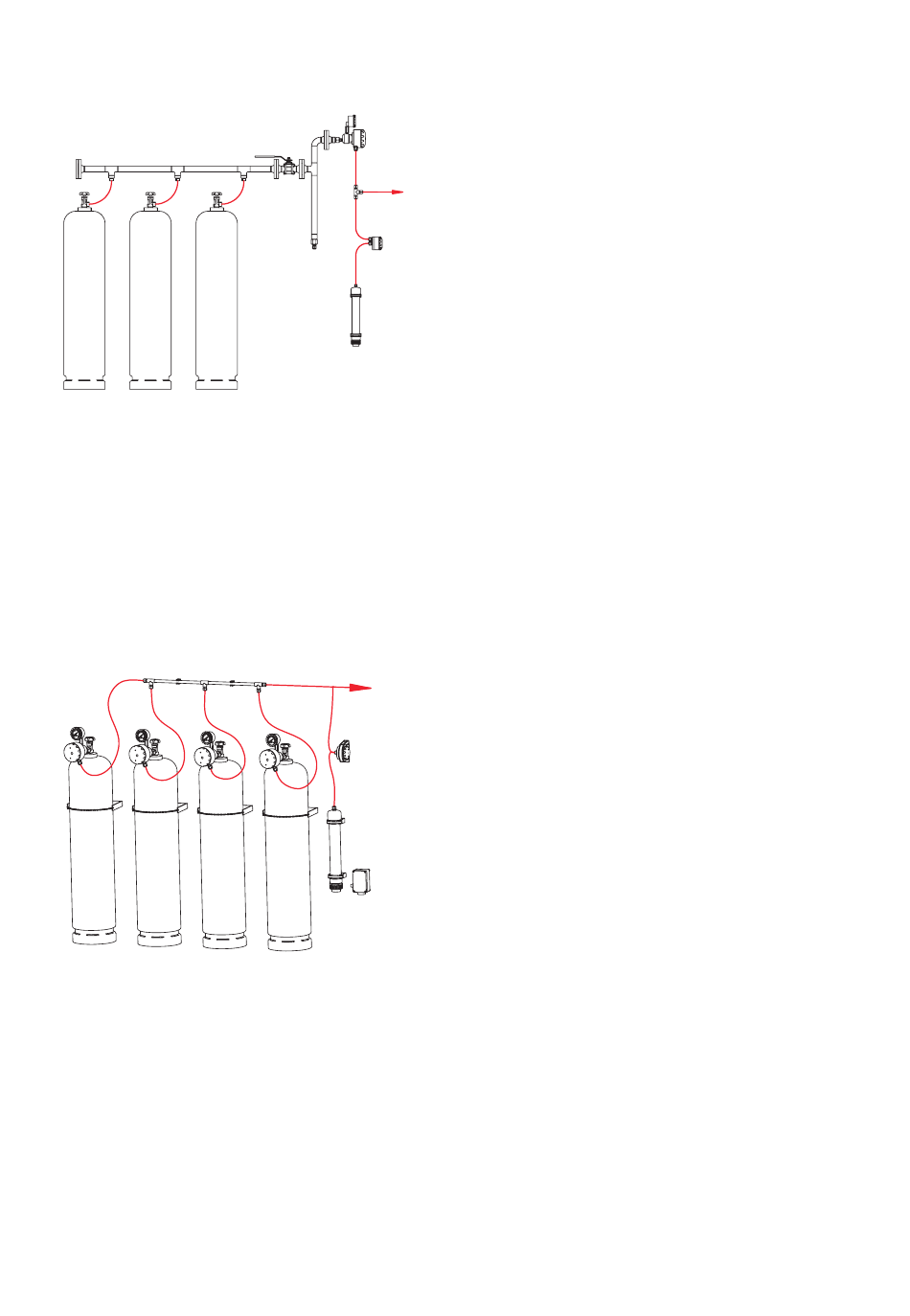

Fig. 3: schéma d'une batterie de bouteilles en surpression
Un collecteur commun relie tous les récipients de chlore en pression, ce qui permet d'effectuer un prélèvement
simultané de tous les récipients. Des conduites souples en cuivre (spiralées) sont utilisées pour la liaison entre
la bouteille de chlore et le collecteur. Chaque conduite est équipée à son extrémité d'une vanne auxiliaire de
bouteille qui est fermée lors du changement de bouteille afin d'éviter que du chlore en s'échappe du système
de surpression.
5.1.3 Batterie en dépression (selon DIN 19606)
Mode d'installation classique :
Fig. 4: schéma d'une batterie de bouteilles en dépression
Cette structure d'installation (selon DIN 19606) offre une sécurité maximale grâce à la dépression présente
directement à partir de la bouteille. Même une rupture de conduite ne peut provoquer que l'aspiration de l'air
ambiant; le chlore gazeux ne peut pas s'échapper. Un procédé de compensation de chacun des régulateurs à
dépression développé par le fabricant permet le prélèvement simultané de plusieurs bouteilles de chlore même
avec ce mode d'installation.
Installation | Instructions de service C 2213 | 13
