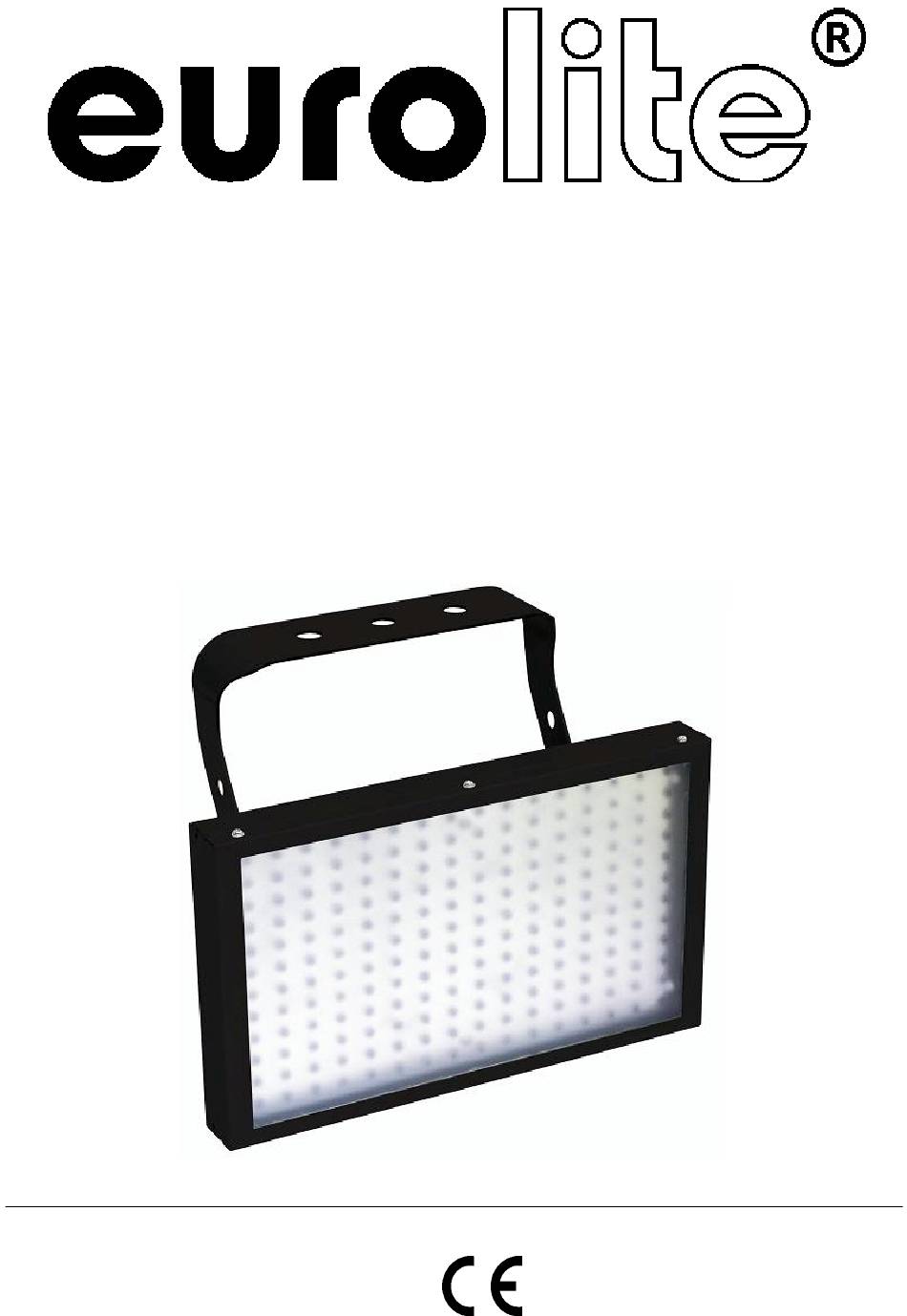

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
LED DMX RGB FLASH
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Publicité

Table des Matières
loading

Manuels Connexes pour EuroLite LED DMX RGB Flash

Sommaire des Matières pour EuroLite LED DMX RGB Flash

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO LED DMX RGB FLASH © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Page 2: Table Des Matières

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents Sommaire Contenido EINFÜHRUNG..............................4 SICHERHEITSHINWEISE..........................4 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 INSTALLATION ..............................7 Überkopfmontage............................7 Anschluss ans Netz............................8 BEDIENUNG ..............................10 Anschluss an den DMX-512 Controller / Verbindung Strobe - Strobe............9 Musiksteuerung............................10 DMX-gesteuerter Betrieb ..........................11 REINIGUNG UND WARTUNG........................
  • Page 3 You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 3/38 52201830_V_1_1.DOC...

  • Page 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein EUROLITE LED DMX RGB Flash entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Page 5 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.

  • Page 6: Bestimmungsgemäße Verwendung

    GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen. ACHTUNG: Niemals die Kontaktstifte des Steckers berühren! Das Stroboskop darf niemals ohne Schutzscheibe betrieben werden! Ersetzen Sie jede gebrochene Schutzscheibe.

  • Page 7: Installation

    Das Gerät darf nur über den Montagebügel installiert werden. Um eine gute Luftzirkulation zu gewährleisten, muss um das Gerät ein Freiraum von mindestens 50 cm eingehalten werden. Das Gehäuse darf niemals umliegende Gegenstände oder Flächen berühren! Achten Sie bei der Montage, beim Abbau und bei der Durchführung von Servicearbeiten darauf, dass der Bereich unterhalb des Montageortes abgesperrt ist.

  • Page 8: Anschluss Ans Netz

    Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens einmal jährlich durch einen Sachkundigen geprüft werden. Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes.

  • Page 9: Anschluss An Den Dmx-512 Controller / Verbindung Strobe - Strobe

    Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein. Anschluss an den DMX-512 Controller / Verbindung Strobe - Strobe Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten.

  • Page 10: Bedienung

    BEDIENUNG Schließen Sie das Gerät an die Spannungsversorgung an. Über den POWER ON/OFF-Schalter lässt sich das EUROLITE LED DMX RGB Flash ein- bzw. ausschalten. Das Gerät hat 2 Betriebsarten. Es kann entweder im Stand Alone-Betrieb oder im DMX-gesteuerten Betrieb genutzt werden.

  • Page 11: Dmx-Gesteuerter Betrieb

    DMX-gesteuerter Betrieb Über Ihren DMX-Controller können Sie die einzelnen Geräte individuell ansteuern. Dabei hat jeder DMX- Kanal eine andere Belegung mit verschiedenen Eigenschaften. Stellen Sie DIP-Schalter 10 auf OFF. DMX-Protokoll Kanal DMX Wert Eigenschaft 0-255 R 0-100 % Dimmer 0-255 G 0-100 % Dimmer 0-255 B 0-100 % Dimmer...

  • Page 12: Sicherungswechsel

    Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen). Vorgehensweise: Schritt 1: Öffnen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schrauben- dreher.

  • Page 13: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED DMX RGB Flash. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Page 14 If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer.

  • Page 15: Operating Determinations

    CAUTION: Never touch the plug's contact pins! Never operate the stroboscope without protective shield! Replace any cracked protective shield. Do not touch the flash tube bare-handed! The flash tube is to be changed by qualified personnel only! Keep away children and amateurs! Never leave this device running unattended.

  • Page 16: Installation

    Operate the device only after having familiarized with its functions. Do not permit operation by persons not qualified for operating the device. Most damages are the result of unprofessional operation! Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth. Please use the original packaging if the device is to be transported.

  • Page 17: Connection With The Mains

    Caution: Devices in hanging installations may cause severe injuries when crashing down! If you have doubts concerning the safety of a possible installation, do NOT install the device! Before rigging make sure that the installation area can hold a minimum point load of 10 times the device's weight.

  • Page 18: Dmx-512 Connection / Connection Between Fixtures

    DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a stereo shielded cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another.

  • Page 19: Stand Alone-Operation

    The device has two operating modes. It can be run in Stand-Alone-mode or in DMX-controlled mode. Stand Alone-operation In Stand Alone-mode you can do without a controller as the LED DMX RGB Flash features a built-in microphone, which provides automatic sound control. Via the DIP-switches you can choose among three...

  • Page 20: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.

  • Page 21: Technical Specifications

    TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~ Power consumption: 15 W Number of DMX channels: DMX-512 connection: 3-pin XLR Sound-control: via built-in microphone Maximum ambient temperature T 45° C Maximum housing temperature T (steady state): 60° C Fuse: F 1 A, 250 V Dimensions (LxWxH):...

  • Page 22: Introduction

    - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un EUROLITE LED DMX RGB Flash. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat. Sortez le LED DMX RGB Flash de son emballage.
  • Page 23 L'appareil ne doit pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service. Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport.

  • Page 24: Emploi Selon Les Prescriptions

    Lors de la première mise en service, il peut y avoir une émission de fumée et d'odeurs. Ceci n'est pas dû à un défaut de l'appareil. RISQUE DE MAL! Ne jamais regarder directement à la source de lumière, parce que des personnes sen- sibles peuvent subir une attaque épileptique (surtout valable pour des épileptiques)! Toute modification effectuée sur cet appareil annule la garantie.

  • Page 25: Installation

    - - -m Le symbole indique la distance minimale des objets illuminés. Ne jamais prenez une distance en- dessous de 0,1 mètres entre la sortie de lumière et la surface à illuminer! Cet appareil a seulement été conçu pour une installation grâce à la lyre de montage. Afin d'assurer une ventilation optimale, il est nécessaire de laisser un espace d'au moins 50 cm autour de l'appareil.

  • Page 26: Alimentation

    L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins une fois par an par une personne compétente. Procédure: Dans le cas idéal, l'appareil devrait être installé en dehors du secteur de présence de personnes. IMPORTANT! LE MONTAGE PAR DESSUS DE LA TETE EXIGE UN HAUT NIVEAU D‘EXPERIENCE.

  • Page 27: Connexions Au Contrôleur Dmx-512

    Connexions au contrôleur DMX-512 Faites attention que les câbles n'ont pas de contact entre eux. Il se peut autrement que les appareil ne fonctionneront pas correctement. Ne pas oublier que l’adresse initiale dépend du contrôleur utilisé. Il est indispensable de consulter le mode d’emploi du contrôleur utilisé Le raccord entre le contrôleur et l’appareil ainsi qu’entre les appareils doit être effectué...

  • Page 28: Contrôle Par Le Son

    MANIEMENT Le LED DMX RGB Flash commencera à fonctionner dès que vous le brancherez au secteur. Avec l'interrupteur POWER, vous pouvez mettre l'appareil sous/hors tension. Opération Stand Alone En mode Stand Alone, vous pouvez utiliser l’appareil sans contrôleur. Le mouvement de rayons est contrôlé...

  • Page 29: Nettoyage Et Maintenance

    NETTOYAGE ET MAINTENANCE L’entrepreneur doit s'assurer que les installations concernant la sécurité technique et la sécurité des machines soient examinées au moins tous les quatre ans par un expert au cadre de l’épreuve de réception. L’entrepreneur doit s'assurer que les installations concernant la sécurité technique et la sécurité des machines soient examinées au moins une fois par an par une personne compétente.

  • Page 30: Caractéristiques Techniques

    CARACTERISTIQUES TECHNIQUES Alimentation: 230 V AC, 50 Hz ~ Puissance de rendement: 15 W Canaux de contrôle DMX: Connexion DMX-512: XLR 3-pôles Contrôlé par le son: grâce au microphone intégré Maximale température ambiante T 45° C Maximale température du boîtier (à l'équilibre) T : 60°...

  • Page 31: Introducción

    -descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un EUROLITE LED DMX RGB Flash. Si Vd. respecte las instrucciones sucesivas, aseguremos que vaya a gozarse mucho de su compra. Desembale su LED DMX RGB Flash.
  • Page 32 Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconec- tado hasta que llegue a la temperatura ambiente. Antes de la puesta en marcha inicial, por favor asegúrese de que no hay daños causados durante el transporte.

  • Page 33: Instrucciones De Manejo

    La lámpara flash sólo debe ser reemplazado por un especialista. Manténgalo lejos del alcance de los niños y de personal no profesional. Nunca operar el aparato sin observación. INSTRUCCIONES DE MANEJO Este aparato es un efecto luminoso para crear efectos de decoración. El aparato sólo es permitido para una conexion con una tensión alternativa de 230 V, 50 Hz y ha sido diseñado para ser usado en interiores.

  • Page 34: Instalación

    El código de barras de serie no debe ser quitado del aparato, en caso de que esto ocurra la garantía ya no es válida. Cuando el aparato será utilizado de un modo diferente como describido en este manual, ésto puede causar daños en el producto y la garantía expira.

  • Page 35: Alimentación

    Para el uso por encima de la cabeza, siempre segure el aparato con un cable de anclaje, que puede llevar 12 veces más del peso del aparato. Sólo debe utilisar un cable de anclaje con un eslabón de conexión roscado. Insere el cable de anclaje en el orificio en la lira de montaje y en el trussing u un lugar de fijación seguro.

  • Page 36: Operación Stand Alone

    Mediante los interruptores DIP, Vd. puede ajustar la dirección de comienzo. La codicación es: OPERACIÓN Tras la conexión del aparato a la red, el LED DMX RGB Flash comienza a funcionar. Puede apagar o desapagar el aparato mediante el interruptor POWER.

  • Page 37: Sound Control

    Sound Control Vd. puede ajustar Sound Control en colocar el interruptor dip 10 en la posición ON. Los efectos de strobe están controlado por el sonido. Usted puede ajustar la sensibilidad mediante el control giratorio. Cambio de colores Vd. puede ajustar la función Cambio de Colores en colocar el interruptor dip 11 en la posición ON. Chaser Vd.

  • Page 38: Reemplazar El Fusible

    ¡PELIGRO DE MUERTE! ¡Siempre desenchufe el aparato antes de comenzar con el mantenimiento! Recomendamos una limpieza frecuente del aparato. Por favor utilice un paño suave que no suelte pelusa humedecido. ¡No se debe usar alcohol o disolventes bajo ninguna circunstancia! ¡PRECAUCION! ¡El disco protector debe ser reemplazado cuando esté...
