OPERATION, PARTS AND
SAFETY
MANUAL
MANUAL DE OPERACIÓN, PARTES
Y
SEGURIDAD
MODE D'EMPLOI, PIÈCES ET MANUEL DE
SÉCURITÉ

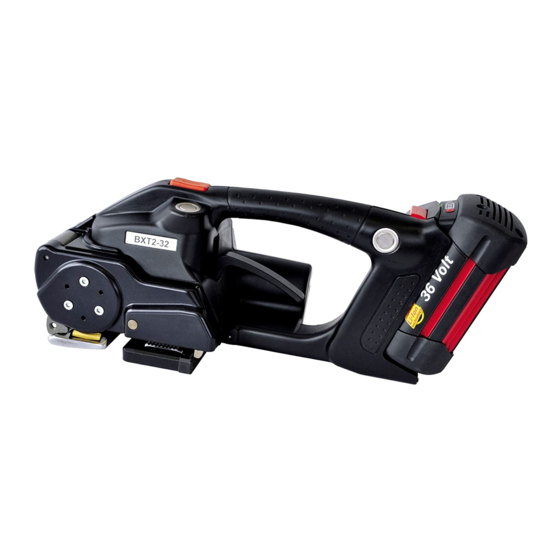

BXT2-32
BATTERY-OPERATED HAND TOOL FOR
PLASTIC STRAPPING
APARATO PORTÁTIL CON ACUMULADOR PARA
FLEJADO CON CINTA PLÁSTICA
APPAREIL SUR ACCU POUR LE CERCLAGE PAR BANDE PLASTIQUE
READ ALL INSTRUCTIONS BEFORE OPERATING THIS SIGNODE PRODUCT
LEA CUIDADOSAMENTE ESTE INSTRUCTIVO ANTES DE UTILIZAR EL APARATO
AVANT L'UTILISATION DE L'APPAREIL, CONSULTEZ SOIGNEUSEMENT LE MODE D'EMPLOI.
03.14
For Parts & Service 1-877-862-6699

Publicité

Table des Matières
loading

Manuels Connexes pour Signode BXT2-32

Sommaire des Matières pour Signode BXT2-32

  • Page 1 APARATO PORTÁTIL CON ACUMULADOR PARA FLEJADO CON CINTA PLÁSTICA APPAREIL SUR ACCU POUR LE CERCLAGE PAR BANDE PLASTIQUE READ ALL INSTRUCTIONS BEFORE OPERATING THIS SIGNODE PRODUCT LEA CUIDADOSAMENTE ESTE INSTRUCTIVO ANTES DE UTILIZAR EL APARATO AVANT L‘UTILISATION DE L‘APPAREIL, CONSULTEZ SOIGNEUSEMENT LE MODE D‘EMPLOI.

  • Page 2: Short Instructions

    SHORT INSTRUCTIONS The most important points in brief! Charging battery / Cargar acumulador / Charge Initial startup / Marcha inicial / Mise en service red / rojo / rouge Error / Defecto / Erreur Insert battery Inserte acumulador Insérer l‘accu green / verde / vert 1st charge >...

  • Page 3: Le Plus Important En Bref

    INSTRUCCIÓNES BÁSICAS INSTRUCTIONS ABRÉGÉES ¡La mayoría de los aspectos! Le plus important en bref! Battery charge / Carga de la batería / Charge de l‘accu Operating panel / Panel del operación / Panneau ➟ Recharge ✓ ✓ Recargar ➟ ➟ Recharger AUTO green / verde / vert...

  • Page 4: Table Des Matières

    34/35 DECLARATION OF CONFORMITY We take sole responsibility for declaring that the tool BXT2-32 to which this declaration refers is in full conformity with the current requirements of the guidelines laid down by the council on 17th May 2006 (2006/42/ECC), „Machine Guidelines“.
  • Page 5 DÉCLARATION DE CONFORMITÉ DECLARACIÓN DE CONFORMIDAD Nous déclarons sous notre propre responsabilité que Los abajo firmantes declaramos, asumiendo nuestra l‘appareil BXT2-32 ci-dessus, au sujet duquel se réfère sola responsabilidad, que el equipo al que se refiere cette déclaration, est conforme aux prescriptions en esta declaración corresponde a los lineamientos técni- vigueur de la directive du conseil du 17 mai 2006 cos vigentes, establecidos por el consejo del 17 de (2006/42/CEE) „Directive pour machines“.

  • Page 6: Technical Data

    SIGNODE BXT2-32 TECHNICAL DATA Weight 6.5 kg (14.3 lbs.) (incl. battery) Dimensions Length 403 mm (15.8″) Width 151 mm (5.9″) Height 162 mm (6.4″) Strap tension (0) 2500–6500 N (551–1430 lbs.) Low: 1000–5000 N (220–1100 lbs.) Tension speed 120 mm/s (4.7″/s) Sealing Friction weld Seal efficiency approx. 75% of strap tensile...

  • Page 7: Información Técnica

    SIGNODE BXT2-32 INFORMACIÓN TÉCNICA DONNÉES TECHNIQUES Peso 6,5 kg (incluye acumul.) Poids 6,5 kg (incl. accumulateur) Dimensiones Largo 403 mm Ancho 151 mm Encombrement Longueur 403 mm Alto162 mm Largeur 151 mm Hauteur 162 mm Tensión (0) 2500–6500 N Baja: 1000–5000 N Force de tension (0) 2500–6500 N...

  • Page 8: General Information

    SIGNODE BXT2-32 GENERAL INFROMATION These operating instructions are intended to simplify WARNING familiarisation with the strapping tool and its proper use for the intended purpose. The operating instructions con- ATENCIÓN tain important information concerning the safe, proper and efficient use of the strapping tool. ATTENTION The operating instructions must always be available at the place of operation of the strapping tool.

  • Page 9: Generalidades

    SIGNODE BXT2-32 GENERALIDADES INSTRUCTIONS GÉNÉRALES Este instructivo de operación está destinado a facilitar Ces instructions de service doivent faciliter la con- el conocimiento del aparato y su correcta utilización naissance de l‘appareil et les possibilités d‘utilisation conforme a las disposiciones. El instructivo de operación selon les règles.

  • Page 10: Safety Instructions

    SIGNODE BXT2-32 WARNING ATENCIÓN SAFETY INSTRUCTIONS ATTENTION Inform yourself! Read the operating instructions carefully. Preventive and corrective maintenance on the tool may only be carried out by trained personnel. Protect yourself! When operating the tool, wear eye, face, hand protection (cut-proof gloves) and safety shoes.

  • Page 11: Disposiciones De Seguridad

    SIGNODE BXT2-32 DISPOSICIONES DE SEGURIDAD INSTRUCTIONS DE SÉCURITÉ ¡Infórmese! Renseignez-vous! Lea cuidadosamente este instructivo antes de utilizar el Avant l‘utilisation de l‘appareil, consultez soigneusement aparato. le mode d‘emploi. La maintenance et la remise en état El aparato sólo deberá recibir mantenimiento y ser repa- de l’appareil doivent être effectuées exclusivement par...

  • Page 12: Description

    SIGNODE BXT2-32 DESCRIPTION 4.1 CONSTRUCTION AUTO MAN. + / - 1 Operating panel (refer to chapter 4.2) 2 Tension button „Strap tensioning/welding“ AUTO MAN. (Semi-Automatic/Fully-Automatic strapping) + / - 3 Handle 4 Battery, 36 V with charging status indicator 5 Safety button for two-hand operation (only active in mode „Full-Automatic strapping“)

  • Page 13: Descripción

    SIGNODE BXT2-32 DESCRIPCIÓN DESCRIPTION 4.1 CONSTRUCCIÓN 4.1 MODULES PRINCIPAUX 1 Panel de operación (ver cap. 4.2) 1 Panneau de commande (consulter chapitre 4.2) 2 Tecla de tensado „tensado de fleje/soldadura“ 2 Bouton de tension „Tension de la bande/Soudage“ (Flejado semi/completamente automatico) (Cerclage semi-automatique/Automatique) 3 Asa portadora 3 Poignée...

  • Page 14: Charging The Battery

    SIGNODE BXT2-32 ORERATING INSTRUCTIONS The operator is responsible for safe strapping appropri- ate to the packaged goods (dimensions, weight, edges, stability, transport, storage). The device has already been factory configured for the strap width used. Any changes may only be made by the factory. The strapping parameters must be configured in ac- cordance with the strap used and the packaged goods (Chapter 5.5/5.7).

  • Page 15: Operación

    SIGNODE BXT2-32 OPERACIÓN MODE D‘EMPLOI El responsable del flejado seguro en función del paquete L‘opérateur est responsable du cerclage sûr et conforme (dimensiones, peso, bordes, estabilidad, transporte, au paquet (dimension, poids, bords, stabilité, transport, almacenamiento) es el operador. stockage). El aparato ya viene ajustado de fábrica a la anchura de L‘appareil a déjà...
  • Page 16 SIGNODE BXT2-32 – Take the tool in the right hand and lift the rocker lever (6/1) towards the handle. – Slide the straps, one on top of the other, into the tool up to the stop. The strap lead is now approximately 5 cm (2″) beyond the tool.
  • Page 17 SIGNODE BXT2-32 – Tome el aparato con la mano derecha y tire la pa- – Tenir l’appareil avec la main droite et tirer le levier de lanca basculante (6/1) contra el asa portadora. bascule (6/1) contre la poignée. – Las cintas sobrepuestas deberán ser insertadas –...

  • Page 18: Checking The Seal

    SIGNODE BXT2-32 5.3 CHECKING THE SEAL – Check appearance of seal (see fig. 9) after each strapping. If the straps are poorly welded, check the welding time setting (refer to chapter 5.7). 1 Good seal: The complete surface is cleanly welded without much excess material being forced out side- ways.

  • Page 19: Inspección De Soldadura

    SIGNODE BXT2-32 5.3 VÉRIFICATION DU SERTISSAGE 5.3 INSPECCIÓN DE SOLDADURA – Vérifier après chaque cerclage l’aspect du sertissage – Compruebe la apariencia de soldadura (ver fig. 9) (voir fig. 9). En cas de bandes mal soudées: vérifier le después de cada fleje. Si la calidad del soldado no réglage de la durée de soudure (voir chapitre 5.7). es satisfactoria: Revise el tiempo de soldadura 1 Bonne soudure (toute la surface de jonction est (ver capítulo 5.7).

  • Page 20: Setting Low Strap Tension

    SIGNODE BXT2-32 5.6 SETTING LOW STRAP TENSION AUTO AUTO AUTO AUTO The following two strap tension ranges can ➟ MAN. MAN. MAN. MAN. be set on the tool: A = 2500–6500 N (551–1430 lbs.) standard B = 1000–5000 N (220–1102 lbs.)

  • Page 21: Ajustar De Baja Tensión

    SIGNODE BXT2-32 5.6 RÉGLAGE DE LA TENSION FAIBLE 5.6 AJUSTE DE BAJA TENSIÓN Sur l’appareil, les deux gammes de tension En el aparato pueden seleccionarse dos rangos de bande peuvent être réglées: de tensado de cinta: A = 2500–6500 N, Standard A = 2500–6500 N, estándar...

  • Page 22: Setting Mode Of Operation

    SIGNODE BXT2-32 5.8 SETTING MODE OF OPERATION – Press „Function“ button (14/1) briefly. The digital display will show „F“ (Function). The present mode of AUTO ➟ operation is shown. MAN. – Then press the „Mode of operation“ button (14/2) briefly until the desired mode of operation is shown. Semi-Auto strapping (Standard): Strapping is performed by pressing the tensioning button (14/5).

  • Page 23: Ajustar Modos De Operación

    SIGNODE BXT2-32 5.8 AJUSTAR MODOS DE OPERACIÓN 5.8 RÉGLAGE MODE D‘EXPLOITATION – Oprima brevemente la tecla de „Función” (14/1). El – Actionner brièvement le bouton „Fonction“ (14/1). indicador digital mostrará „F” (Función). Se mostrará la L‘afficheur de segments indique „F“ (Fonction). función actual activa. – Puis actionner brièvement le bouton „Mode d‘exploi- –...

  • Page 24: Special Functions

    SIGNODE BXT2-32 SPECIAL FUNCTIONS 6.1 SWITCH TOUCH-PAD LOCK ON AND OFF The touch-pad lock can be activated to prevent acciden- tal changes to the settings. – Press and hold the „Function“ button (15/1) and press the tension button (15/2) at the same time. The audible signal sounds and the keypad is blocked.

  • Page 25: Funciones Especiales

    SIGNODE BXT2-32 FUNCIONES ESPECIALES FONCTIONS SPÉCIALES 6.1 BLOQUEO Y DESBLOQUEO DEL TECLADO 6.1 VERROUILLAGE DES TOUCHES ON/OFF El bloqueo del teclado puede activarse para prevenir Le verrouillage des touches peut enclenché afin cambios indeseados a los ajustes preestablecidos. d‘empêcher un déréglage intempestif des ajustements. – Oprima la tecla „Función” (15/1) y manténgala oprimi- –...

  • Page 26: Preventive And Corrective Maintenance

    SIGNODE BXT2-32 PREVENTIVE/CORRECTIVE MAINTENANCE If the tool is used in a dirty environment, it is recommended that it should be cleaned daily with compressed air (wear goggles). 7.1 CLEANING/REPLACING TENSION WHEEL Removal – Remove battery from tool. – Remove four cylinder screws (17/4) and remove strap stop rear (17/5) and cover (17/3).

  • Page 27: Mantenimiento Y Servicio

    SIGNODE BXT2-32 INSTRUCTIONS DE SERVICE MANTENIMIENTO Y SERVICIO En cas d’environnement très poussiéreux, il est Se recomienda limpiar el aparato regular- recommandé de nettoyer l’appareil régulièrement mente (a diario), o cada vez que se ensucie. avec soufflage d’air comprimé. 7.1 LIMPIEZA/REEMPLAZO DE RUEDA TENSORA 7.1 NETTOYAGE/REMPL.

  • Page 28: Trouble Shooting

    SIGNODE BXT2-32 7.4 TROUBLE SHOOTING If a malfunction occurs, the digital display blinks and FAULT / AVERÍA / PANNE displays error „E” followed by the error number. FAULT: a. Tensioning without tension release. b. Tensioning with activated rocker lever. c. Welding without welding release.

  • Page 29: Eliminación De Averías

    SIGNODE BXT2-32 7.4 ELIMINACIÓN DE AVERÍAS 7.4 DÉPANNAGE Si ocurriera alguna anomalía, el indicador digital par- Lorsqu‘un dysfonctionnement survient, l‘afficheur de padeará desplegando „E” (Error) seguido del número segments clignote et indique une erreur „E“ suivi du correspondiente. numéro de l‘erreur. AVERÍA: PANNE: a. Tensado sin aflojar la tensión.

  • Page 30: Parts List

    227 429881 Battery 36 V / 2.6 Ah Li.Ion JP Acumulador, 36 V / 2,6 AH Li.Ion JP 1 8.1 PARTS LIST BXT2-32 (429692) LISTADO DE PARTES BXT2-32 (429692) LISTE DES PIÈCES BXT2-32 (429692) When ordering please indicate part number / When ordering please indicate part number / Indique siempre en sus pedidos el N°...
  • Page 31 SIGNODE BXT2-32 KEY PART # DESCRIPTION KEY PART # DESCRIPTION 85 429756 Set screw, M12x10 Tornillo prisionero 45 429728 Needle bushing, Ø6/9x8 Aguja anillo 46 429729 Spacer disk, Ø6/12x0.2 Arandela 86 429757 Set screw , M8x12 Tornillo prisionero 47 429730 Planetary wheel, 4st step Engrane planetario 4.
  • Page 32 SIGNODE BXT2-32 KEY PART # DESCRIPTION KEY PART # DESCRIPTION 136 429781 Switching cam Leva de la conmutación 180 429811 Panhead screw, M4x6 Tornillo 137 429782 Bolt Tornillo 181 429812 Cylinder screw , M5x16 Tornillo cilíndrico 138 429783 Spacer bushing...
  • Page 33 SIGNODE BXT2-32 KEY PART # DESCRIPTION KEY PART # DESCRIPTION 223 429833 PT-Screw , KA 35x20 Tornillo-PT 260 800564 Cylinder screw, M5x12 Tornillo cilíndrico 261 429858 Cylinder screw, M5x25 Tornillo cilíndrico 227 429834 Battery 36V / 2.6 Ah Li.Ion, Scintilla Acumulador 36V/2.6 Ah Li.Ion, Scintilla 1...
  • Page 34 = only strap width 25 mm (1”) (19, ”) seule largeur de bande 25 mm (19 mm) Fig. A BXT2-32 1832-002-025/1.3 seule largeur de bande 25 mm (19 mm) 04.03.13 nm/hp 03.14 For Parts & Service 1-877-862-6699...
  • Page 35 Optionen/Options (268) (271) (269) (270) (256) (266) (272) (260) WARNING (261) Inspect all parts daily and replace them if they are worn or broken. Failure to do this can affect a product’s operation and could result in serious personal injury. (247) (246) (244)
