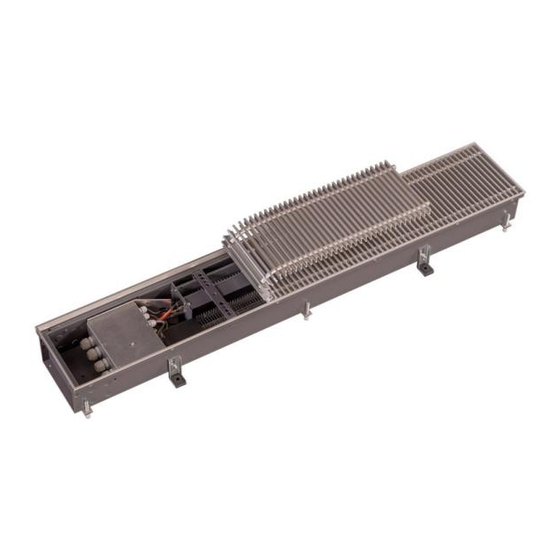

- Page 1 Katherm QE Convection à soufflerie transversale avec registre de chauffage électrique Instructions de montage et d‘installation Conservez soigneusement ce manuel en vue d‘une réutilisation future ! I531/06/21 FR I SAP-Nr. 1273825...
-
Page 2: Table Des Matières
Katherm QE – .2.42 Convection à soufflerie transversale avec registre de chauffage électrique Caniveaux prêts à monter sur base de convecteur Instructions de montage et d‘installation Contenu Explication des symboles: 1. Utilisation conforme ..............Attention! 2. Consignes de sécurité .............. -
Page 3: Utilisation Conforme
Instructions de montage et d‘installation 1. Utilisation conforme Les Kampmann Katherm QE ont été construits selon le cours de la technique et dans le respect des règles de sécurité reconnues. Néanmoins, si l‘appareil n‘est pas correctement installé et mis en service ou pas utilisé... -
Page 4: Consignes De Sécurité
• EN 60335 / IEC 60364 Modifications apportées à l‘appareil N‘effectuez aucun changement ou aucune modification sur le Katherm QE sans consulter le fabricant, car la sécurité et les fonctionnalités peuvent en être affectées. Ne prenez aucune mesure relative à l‘appareil non décrite dans ce manuel. -
Page 5: Contenu De La Livraison
Attention: Ne pas sortir les traverses lors du montage et pendant l‘exploitation. • Placez le Katherm QE avec le registre de chauffage le long de la fenêtre. Attention: Les aides de montage sont déjà montées sur le caniveau. Cependant pour des raisons liées au transport, celles-ci ont été fixées dans le sens inverse. -
Page 6: Travaux De Chape
Bien vérifier avant le début des travaux de mise en place de la chape si • le raccordement électrique est correctement réalisé, • le Katherm QE est aligné correctement en hauteur par rapport à la fenêtre, • la grille est couverte (attention! Le béton peut endommager la surface de la grille!), •... -
Page 7: Fixation De La Grille
Une fois le couvercle de montage retiré, la grille doit être placée et vissée grâce aux fixations pour grille et aux vis autotaraudeuses. Attention: La grille à enrouler du Katherm QE ne doit pas être couverte durant la marche! Fixation de la grille –... -
Page 8: Fixation De La Grille Pour Les Prolongements Des Caniveaux
Katherm QE – .2.42 Convection à soufflerie transversale avec registre de chauffage électrique Caniveaux prêts à monter sur base de convecteur Instructions de montage et d‘installation Fixation de la grille pour les prolongements des caniveaux Dans le cas d‘un prolongement du caniveau, la procédure suivante permet d‘adapter les grilles aux conditions structurelles pour la fixation de la grille:... -
Page 9: Dimensions Ouvertures De Raccordements Puissancescalorifiques
Katherm QE – 2.42 Convection à soufflerie transversale avec registre de chauffage électrique Caniveaux prêts à monter sur base de convecteur Instructions de montage et d‘installation 7. Dimensions Ouvertures de raccordements Puissancescalorifiques Katherm QE Modèle Raccordement vers l‘intérieur Côté fenêtre Grille à... -
Page 10: Données Techniques
Katherm QE – .2.42 Convection à soufflerie transversale avec registre de chauffage électrique Caniveaux prêts à monter sur base de convecteur Instructions de montage et d‘installation Données techniques [dB(A)] [dB(A)] Longueur du caniveau 825 mm Niveau de puissance Puissances d‘exploitation <... -
Page 11: Nombre D'aides De Montage Et Hauteurs Réglables Stables
1700 9. Consignes d‘entretien L‘entretien des caniveaux Katherm QE ne peut être effectué que par du personnel qualifié en respectant le manuel d‘installation et d‘utilisation, ainsi que les prescriptions en vigueur. Pour assurer la fonction et la puissance du Katherm QE, des entretiens et contrôles réguliers sont requis. -
Page 12: Raccordement Électrique
Katherm QE – .2.42 Convection à soufflerie transversale avec registre de chauffage électrique Caniveaux prêts à monter sur base de convecteur Instructions de montage et d‘installation 10. Raccordement électrique Personnel: • Personnel de montage • Électriciens Équipement de protection: • Chaussures de sécurité... -
Page 13: Technique De Régulation
Le regroupement de plusieurs caniveaux est possible sans autresaccessoires. La connexion ou la connexion en parallèle du Katherm QE est à effectuer selon la norme VDE 0100 /IEC 60364-1. Le courant de fuite courant lors de l‘utilisation de ventilateurs ECs‘élève à 0 mA et est donc conforme à... -
Page 14: Caractéristiques Du Produit
Exploitation avec un système dedomotique externe En cas d‘exploitation avec un systèmeGLT externe, un signal constant de 0..10 VDC doit être disponible. La puissance calorifique du Katherm QE est proportionnelle au signal decommande. En option, le raccordement d‘un contact de validation permet d‘activer ou de bloquer le Katherm QE. -
Page 15: Description De La Commande De La Platine
Katherm QE – 2.42 Convection à soufflerie transversale avec registre de chauffage électrique Caniveaux prêts à monter sur base de convecteur Instructions de montage et d‘installation 10.3 Description de la commande de la platine Données des puissances: Performance de commutation du registre de chauffage = 2500 W... -
Page 16: Paramétrage Commutateur Dip
à deux niveaux intégrée assure l‘arrêt en ordre et le verrouillage de l‘appareil. Si la température au sein du Katherm QE atteint 80 °C, le registre de chauffage est désactivé. Ainsi, la limite de température au niveau de la grille à... -
Page 17: Pose Des Câbles
Katherm QE – 2.42 Convection à soufflerie transversale avec registre de chauffage électrique Caniveaux prêts à monter sur base de convecteur Instructions de montage et d‘installation 10.4 Pose des câbles Chauffage par caniveau avec registre de chauffage électrique, commande par thermostat ambiant, type 146928... - Page 18 Katherm QE – .2.42 Convection à soufflerie transversale avec registre de chauffage électrique Caniveaux prêts à monter sur base de convecteur Instructions de montage et d‘installation Chauffage par caniveau avec registre de chauffage électrique, commande par système domotique Netz 230VAC...
-
Page 19: Liste Des Pièces De Remplacement
Katherm QE – 2.42 Convection à soufflerie transversale avec registre de chauffage électrique Caniveaux prêts à monter sur base de convecteur Instructions de montage et d‘installation Liste des pièces de remplacement Compatibilité avec la longueur de Numéro de caniveau Désignation... -
Page 20: Déclaration De Conformité
Katherm QE – .2.42 Convection à soufflerie transversale avec registre de chauffage électrique Caniveaux prêts à monter sur base de convecteur Instructions de montage et d‘installation 11. Déclaration de conformité EU-Konformitätserklärung EU Declaration of Conformity Déclaration de Conformité CE Deklaracja zgodności CE EU prohlášení... - Page 21 Katherm QE – 2.42 Convection à soufflerie transversale avec registre de chauffage électrique Caniveaux prêts à monter sur base de convecteur Instructions de montage et d‘installation Gemäß den Bestimmungen der Richtlinien: Following the provisions of Directive: Conformément aux dispositions de Directive: Zgodnie z postanowieniami Dyrektywy: Odpovídající...
- Page 22 Katherm QE – .2.42 Convection à soufflerie transversale avec registre de chauffage électrique Caniveaux prêts à monter sur base de convecteur Instructions de montage et d‘installation...
- Page 24 Kampmann.fr/Katherm_QE Kampmann GmbH & Co. KG Représentation BeNeLux-France Représentation Suisse Friedrich-Ebert-Str. 128 – 130 Godsheidestraat 1 Tödisstraße 60 49811 Lingen (Ems) 3600 Genk 8002 Zürich Allemagne Belgique Suisse +49 591 7108-660 +32 11 378467 +41 44 2836-185 +49 591 7108-173...
