Fonctionnement

3.1 Sécurité de transport A3200
La sécurité de transport immobilise les pièces en mouvement de l'applicateur pendant le transport afin d'éviter tous
dégâts matériels ou personnels.
Attention !
!
Avant le montage, débrancher l'imprimante et couper l'air comprimé afin d'éviter des détériorations ou
blessures dues à des mouvements incontrôlés de l'applicateur.
Attention !
!
Risque de blessures et détérioration de l'applicateur en cas de mauvaise utilisation.
L'applicateur ne doit être utilisé que s'il est correctement monté sur une imprimante de la série A+.

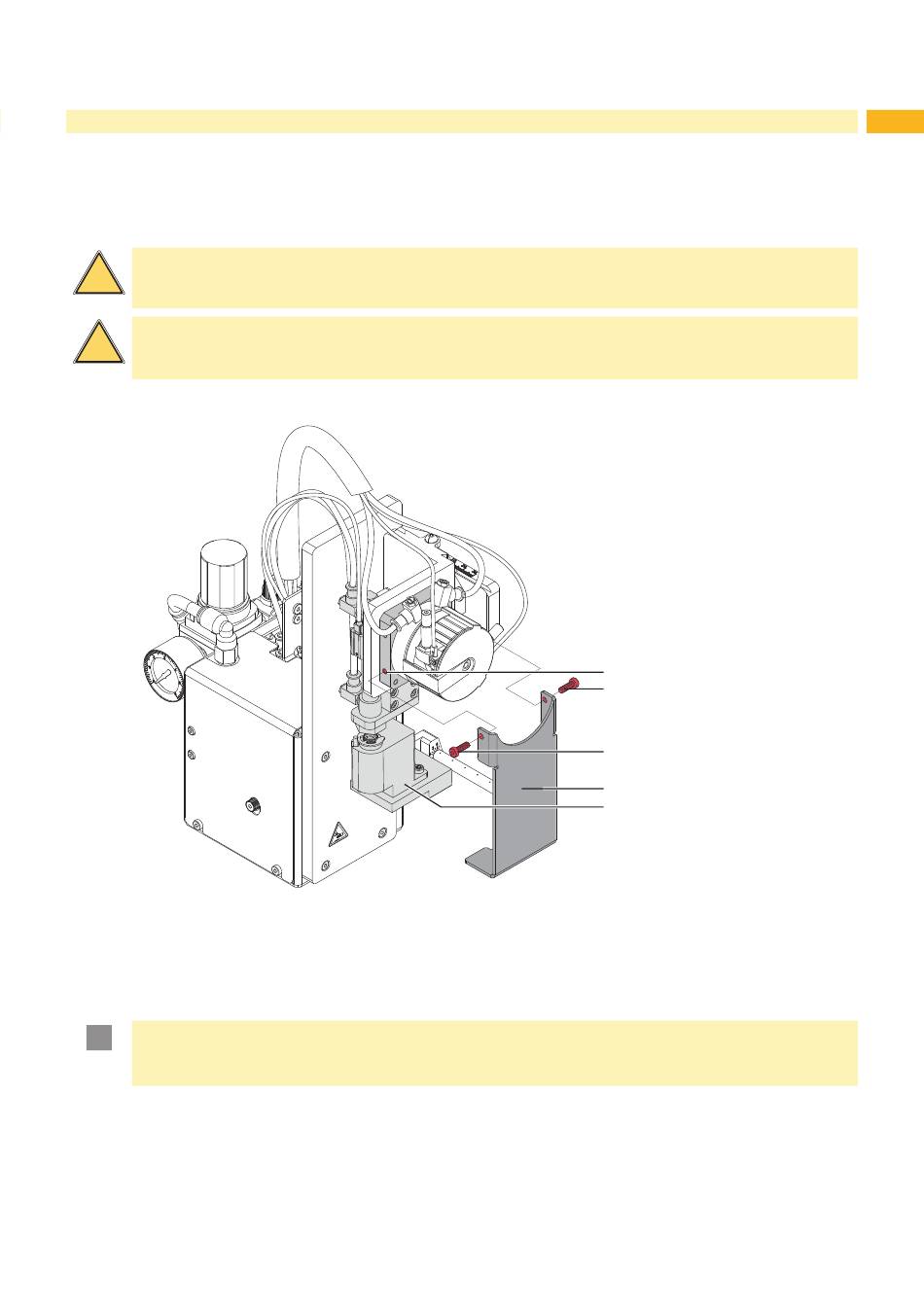

Figure 5 Sécurité de transport
Retirer la sécurité de transport
1. Retirer les vis de fixation (2) de la sécurité de transport (3).
2. Retirer la sécurité de transport (3).
!
Précaution !
Installer la sécurité de transport lors de tout transport de l'applicateur.
Veiller à conserver la sécurité de transport ainsi que les vis.
Mettre en place la sécurité de transport
Basculer le bras oscillant (4), afin que le support de semelle se positionne dans l'ouverture de la sécurité de
1.
transport (3). Position verticale vers le bas.
Positionner la sécurité de transport (3) de telle sorte que les trous soient en face des perçages filetés (1) qui
2.
se situent dans le socle du vérin oscillant.
3. Remettre les vis (2) et les resserrer.
1
2
2
3
4
9
