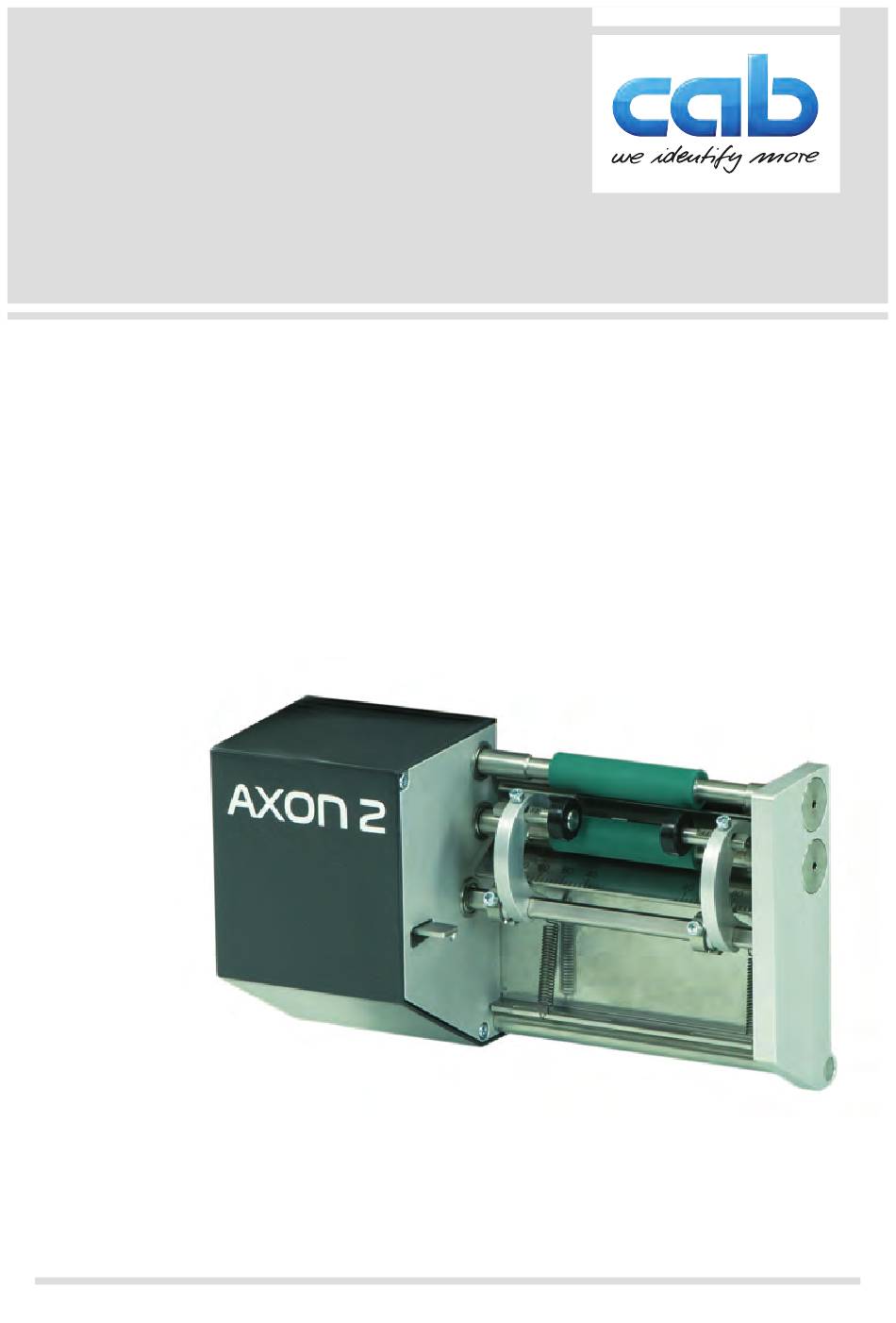

- Page 1 Notice d'assemblage Applicateur pour tubes AXON 2 MADE IN GERMANY...
- Page 2 Notice d'assemblage Édition : 07/2021 - Réf. article : 9003534 Droits d'auteurs Cette documentation ainsi que sa traduction sont la propriété de cab Produkttechnik GmbH & Co KG. Tout usage, représentation, reproduction, distribution ou traduction, intégral ou partiel à d'autres fins que celles initialement prévues nécessite au préalable une autorisation écrite de cab.
-
Page 3: Table Des Matières
Table des matières Introduction ..................4 Instructions ..................4 Usage prévu ..................5 Consignes de sécurité ..............5 Environnement .................6 Montage ..................7 Démontage du capot de protection ..........7 Remplacement du rouleau d'impression .........7 Remplacement de la tôle de pré-décollement .........8 Montage de l'applicateur ..............8 Montage du récupérateur ..............9 Réglages ..................10 Réglages des bras pivotants ............ -
Page 4: Introduction
Introduction Instructions Dans cette documentation les informations importantes sont marquées comme décrit ci-après : Danger ! Indique une situation présentant un danger grave et imminent pour la santé ou la vie par une tension électrique dangereuse. Danger ! Indique une situation présentant un niveau de risque élevé qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves. -
Page 5: Usage Prévu
Introduction Usage prévu L'appareil est exclusivement destiné comme option pour les imprimantes • modèles SQUIX 4MP pour la pose d'étiquettes sur tubes. Une utilisation autre que celle prévue est à proscrire. Le fabricant ainsi que le revendeur décline toute responsabilité en cas d'incident dû à une telle utilisation ; l'utilisateur sera tenu seul responsable. -
Page 6: Environnement
Introduction Environnement Le matériel obsolète est composé de matériaux de qualité recyclables qui devraient subir une revalorisation. Déposer dans des points de collecte, séparé des autres déchets. De part sa modularité de conception, il est très facile de décomposer l'appareil en pièces détachées. -
Page 7: Montage
Montage Précaution ! Mettre l'imprimante hors tension et la débrancher avant le montage. Démontage du capot de protection Desserrer la vis (2) et retirer le capot de protection (1). Remplacement du rouleau d'impression Dévisser le roulement du rouleau (3) à l'aide d'une clé six pans 2,5 mm de la platine à... -
Page 8: Remplacement De La Tôle De Pré-Décollement
Montage Remplacement de la tôle de pré-décollement Desserrer la vis (3) de plusieurs tours. Pousser la tôle d'origine (4) vers le haut et la retirer. Poser la tôle (1) de l'applicateur sur la vis (3), et la pousser vers le bas derrière les broches (2). -
Page 9: Montage Du Récupérateur
Montage Pousser l'applicateur en positionnant les tiges (5) dans les trous (3) de l'imprimante. Plaquer l'applicateur contre l'imprimante. Par cette opération, le connecteur (7) de l'applicateur se branchera sur l'interface périphérique (4) de l'imprimante. Fixer l'applicateur avec la vis (6). ... -
Page 10: Réglages
Réglages Les réglages suivants peuvent être effectués pour adapter l'applicateur : Déplacement des bras pivotants (1) pour s'adapter à la longueur du tube • et à la position de l'étiquette 3.1 page 11 Déplacement des rouleaux de pression (2) pour s'adapter au capuchon •... -
Page 11: Réglages Des Bras Pivotants
Réglages Réglages des bras pivotants Le positionnement des bras pivotants dépend des dimensions suivantes : • L1 - Longueur du tube • B - Largeur de l'étiquette • C - Distance de l'étiquette au bord supérieur du tube Il y a des graduations (1) sur l'applicateur pour positionner les bras pivotants. •... -
Page 12: Réglages Des Rouleaux De Pression
Réglages Réglages des rouleaux de pression 2 4 1 5 • Régler le rouleau de pression sur le côté du capuchon (4) de sorte que le capuchon soit positionné par le bras pivotant (5) et le rouleau de pression (2). Aligner le rouleau de pression de l'autre côté... -
Page 13: Configuration De L'imprimante
Réglages Configuration de l'imprimante Information ! Ce manuel décrit uniquement le contenu spécifique du menu Étiquetage. Informations supplémentaires Manuel de configuration de l'imprimante. Démarrer le menu. Sélectionner Configuration > Étiquetage. Paramètre Description défaut Position de 0,0 mm Décalage de la position de pré-décollement par décollement rapport au bord arrière de l'étiquette. Ce réglage est également modifiable par logiciel. -
Page 14: Fonctionnement
Fonctionnement Préparation Attention ! Risque d'écrasement ! Retirer le récupérateur avant de faire pivoter l'applicateur ! Pousser le levier (1) vers le bas pour déverrouiller l'applicateur. Faire basculer l'applicateur vers le bas. Insérer les étiquettes conformément à l'image pour le mode décollement ... -
Page 15: Fonctionnement Standard
Fonctionnement Fonctionnement standard Avertissement ! Risque de blessure par les parties en mouvement ! Durant le fonctionnement, certaines pièces en mouvement sont librement accessibles. S'assurer que les habits, cheveux, bijoux etc. des personnes à proximité n'entrent pas en contact avec ces parties en mouvement de l'appareil. -
Page 16: Messages D'erreurs
Messages d'erreurs Message Cause Solution d'erreur Aucun tube détecté Aucun tube n'a été inséré Insérer un tube dans l'applicateur pour tubes Échec de Erreur matérielle sur Éteindre et rallumer le l'initialisation l'applicateur pour tubes système. Si l'erreur se reproduit contacter le SAV Mauvais diamètre L'applicateur pour tubes Insérer un tube approprié... -
Page 17: Certifications
La présente déclaration devient caduque en cas de modification de la « quasi-machine » ou du détournement de son usage d'origine non autorisés par le fabricant. Appareil : Applicateur pour tubes Modèle : AXON 2 Directives UE appliquées Normes appliquées Directive machines 2006/42/CE •... -
Page 18: Déclaration Ue De Conformité
Appareil : Applicateur pour tubes Modèle : AXON 2 Directives UE appliquées : Normes appliquées Directive 2014/30/UE concernant la compatibilité •...
