Préparation Du Tube; Assemblage Du Moteur; Installer Le Tube Sur Ses Supports - SOMFY ALTUS RTS Notice D'installation

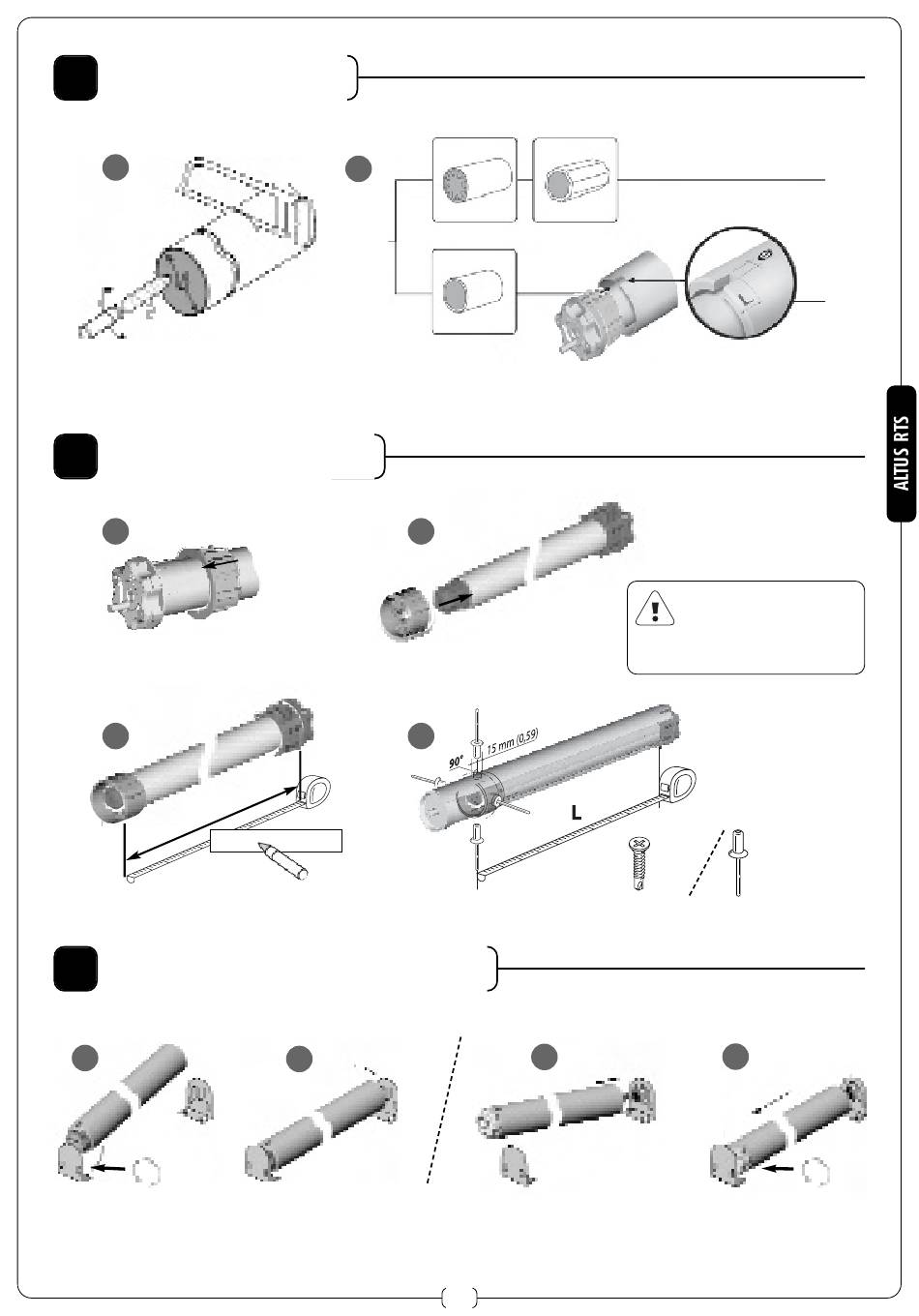

1 Préparation du tube
1
Ø ≥ 47 mm
2

Assemblage du moteur

1
3
L =
3

Installer le tube sur ses supports

1
2
2
4
..........mm/in
2
ou
4 x
1
2/8
e = 4 mm
L = 25 mm
Le moteur doit être installé
dans son tube d'enroulement
avec les bonnes adaptations
pour pouvoir fonctionner
Acier Ø 4.8 mm
Ø 5 mm 4 x
(parker)
2
