Sommaire des Matières pour LEMAN STC250

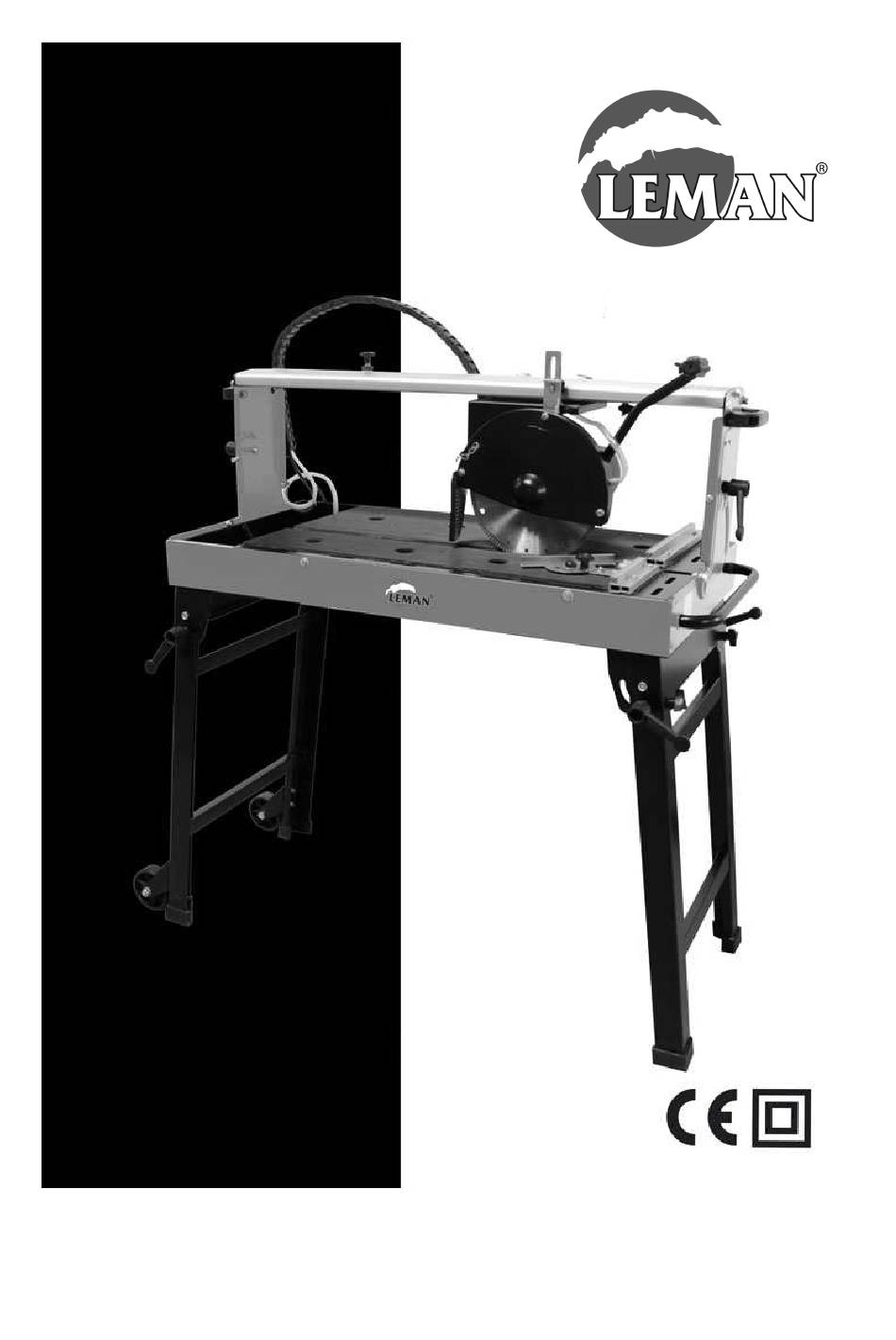

- Page 1 MODÈLE STC250 Manuel d’utilisation 04/03/2014...
-
Page 2: Table Des Matières
SOMMAIRE 1. Consignes de sécurité 2. Règles particulières de sécurité 3. Caractéristiques et descriptif de la machine 4. Installation de la table et démontage du disque 5. Démontage du disque diamant 6. Fonctionnement 7. Maintenance et analyse des défauts 9-10 8. -
Page 3: Consignes De Sécurité
1. Consignes de sécurité Remarque : Le fait de ne pas lire et appliquer les consignes peut entraîner des blessures graves. Comme toutes les machines, une table de carrelage comporte des dangers propres à l’utilisation et au maniement des machines en général. La mise en marche attentive et le maniement correct réduisent considérablement les risques d’accident. -
Page 4: Transport, Et Manutention De La Machine
1. L’éclairage et l’aération de l’atelier doivent être suffisants. 2. Portez vos lunettes de protection. Connexion au réseau électrique 1. La machine modèle STC250 est livrée avec un câble de raccordement à une arrivée de 230V/50Hz/1. 2. La protection doit être égale à un DRT de 10A. -
Page 5: Utilisation
10. Ne pas démarrer l'outil avec la pièce contre le disque. 11. Laisser le moteur atteindre sa pleine vitesse avant commencer la coupe. 12. Important: Après avoir terminé la coupe, le disque diamanté ne s’arrête pas immédiatement. 13. Ne jamais travailler avec la machine dans un lieu avec des produits inflammables ou des gaz. Les étincelles provenant du collecteur / balais de charbon pourraient provoquer un incendie ou une explosion. -
Page 6: Caractéristiques Et Descriptif De La Machine
3. Caractéristiques et descriptif de la machine Caractéristiques techniques de la machine : Modèle STC250 Puissance moteur 1500W Tension 230V/50Hz Indice de protection IP54 Pompe à eau 8W-IP28-600L/H Diam maxi 250mm Alésage 25,4mm Longeur de coupe maxi 900mm Profondeur de coupe maxi à 90°... -
Page 7: Installation De La Table Et Démontage Du Disque
4. Installation de la table et démontage du disque Installation de la table : Tournez les pieds pliants ( A ), et les Montez la poignée de travail ( C ) sur le bloquer en position avec le levier à protège-lame, puis fixez-la avec les 2 cliquet ( B ). -
Page 8: Fonctionnement
6. Fonctionnement Coupes à angle droit 90° : Remplissez le réservoir jusqu’à ce que la pompe soit complétement immergée. Vérifiez que le disque soit perpendiculaire à la table de travail. Si le disque n’est pas à 90° avec la table, desserrez les deux manettes ( F ) sur la console et ajustez l’angle. -
Page 9: Maintenance Et Analyse Des Défauts
Réalisation d’une rainure : Desserrez la vis de blocage ( J ), soulevez le disque sur la table de travail pour régler la hauteur. Ajustez la molette ( K ), puis verrouillez la vis de blocage ( J ). Effectuez la coupe. Lorsque vous effectuez des rainures, veuillez utiliser des disques prévus à... -
Page 10: Cause Probable
Défaut Cause probable Solution Le moteur se lance doucement Condensateur défectueux Changer le condensateur Resserrer et ajuster les Roulements du chariot roulements La machine n’effectue pas une Utiliser un disque approprié et en coupe droite en position de Disque défectueux parfait état de fonctionnement coupe à... -
Page 11: Schéma Câblage Électrique
8. Schéma câblage électrique... -
Page 12: Vue Éclatée
9. Vue éclatée de la machine... -
Page 13: Liste Pièces Détachées
10. Liste pièces détachées N° de Pièce Description N° de Pièce Description Embout pied A Pompe à eau Embout pied B Molette Support pied Block A Bac réservoir block B Molette Console d’inclinaison tête B Levier Vis M5X20 Rondelle Pointer Vis M8X20 Entretoise Table... -
Page 14: Formulaire De Demande De Garantie
A envoyer par fax au +33 (0)4 74 90 60 47 ou mail : sav@leman-sa.com Pour contacter le service après vente : +33 (0)4 74 83 69 88 LEMAN - ZA du coquilla - 38110 St Clair de la tour - France... -
Page 15: Service Après Vente
Détériorations de surchauffe causées par des encrassements du carter du ventilateur. Interventions de personnes non compétentes et essais de réparations non conformes. Utilisations de pièces de rechange non appropriées et non d’origine LEMAN, dans la mesure où elles sont sources de détériorations. -
Page 16: Déclaration De Conformité
ERKLÄREN IN ALLEINIGER VERANTWORTUNG,DASS DAS PRODUKT DECLARA BAJO LA PROPIA RERSPONSABILIDAD QUE EL PRODUCTO DECLARA SOTTO LA PROPRIA RESPONSABILITA ‘CHE LA MACCHINA NUOVA Modèle / Model / Model / Modelo: STC250 Directives CEE : 2006/42/EC Auquel se réfère cette déclaration et conforme Normes Harmonisées :...
