Notice de montage et d'utilisation Barcasse DOLLY

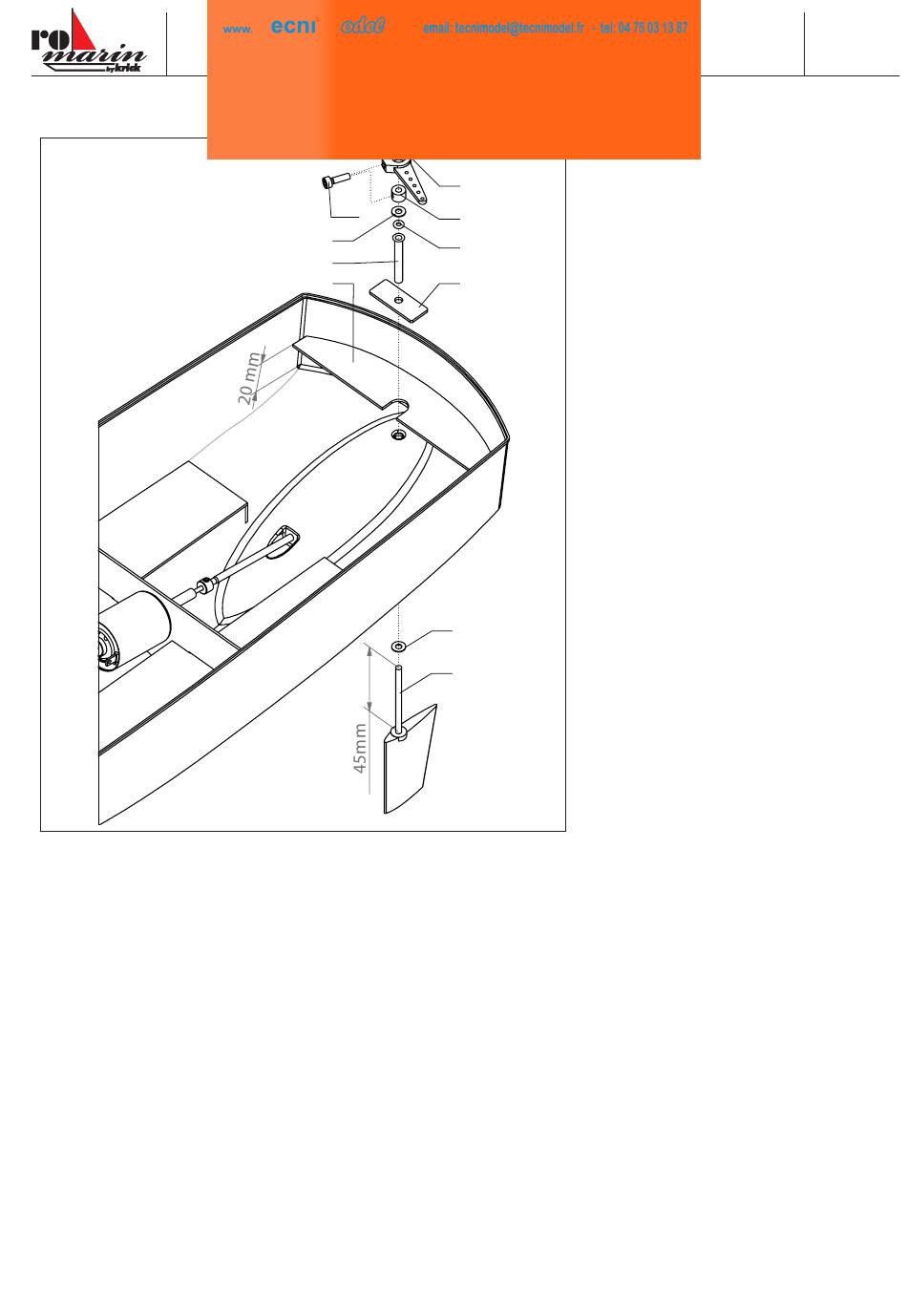

Etape 2 – Montage du gouvernail
- Séparez les pièces nécessaires dans la planchette Laser „Pont".
- Raccourcissez l'axe du gouvernail 2.4 à une longueur de 45 mm.
- Collez la planchette Laser 2.1 sur le tableau arrière et au milieu de la coque (respectez impérativement la cote de montage!).
- Assemblez alors les pièces de puits de gouvernail 2.2 – 2.10 dans la coque, mais ne les collez pas encore. Alignez le gouver-
nail par rapport à la coque.
- Lorsque tout est bien en place, collez la planchette Laser 2.2 avec la planchette 2.1, ainsi que le puits de gouvernail 2.3 de
façon étanche avec de la colle Acrylit.
M
T
.com
2.10
2.7
2.3
2.1
© Krick Modelltechnik, Allemagne, Version 29/07/2017
2.9
2.8
2.6
2.2
2.5
2.4
Réf. N°
ro1005
9
