Notice de montage et d'utilisation Barcasse DOLLY

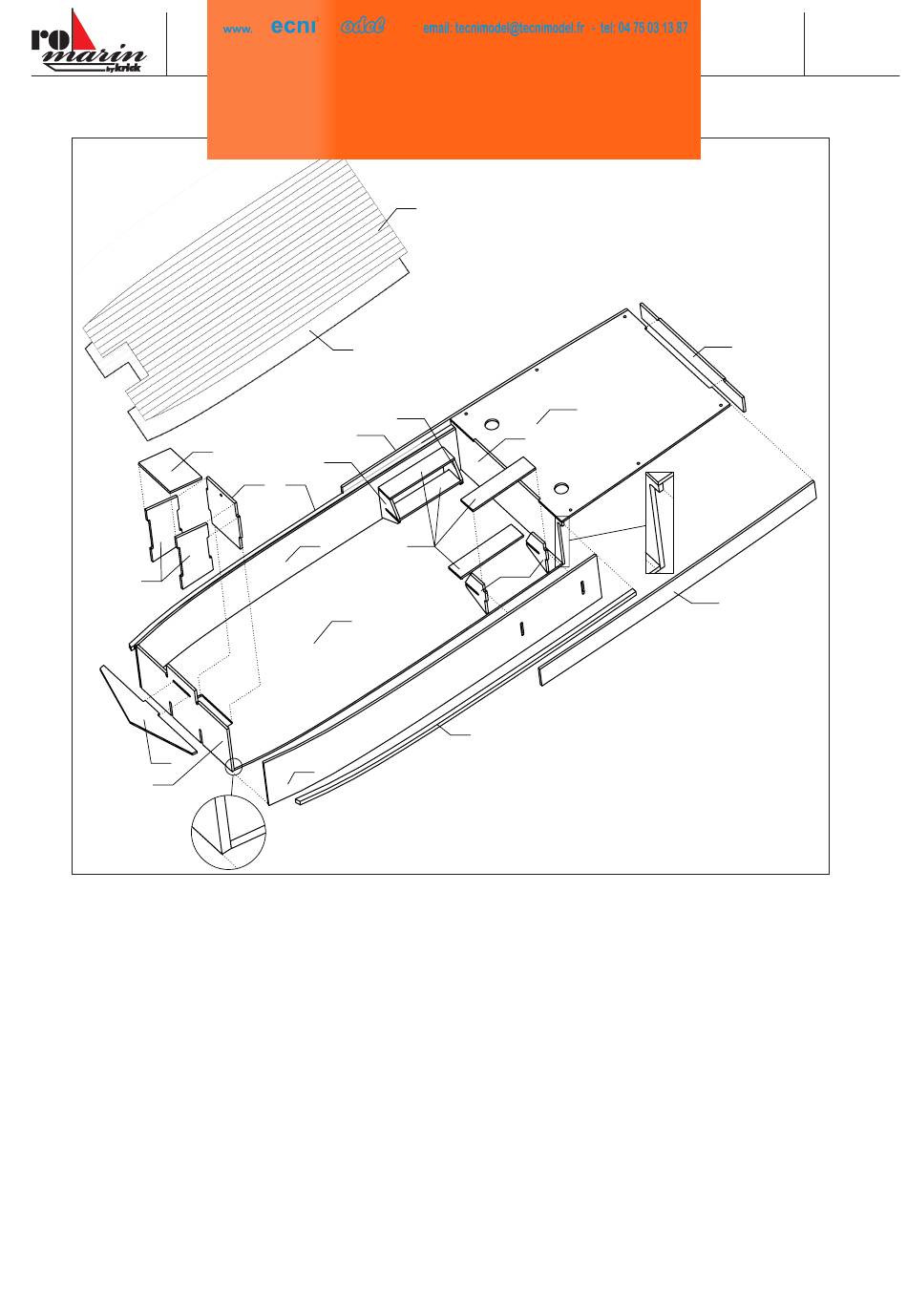

Etape 4 – L'équipement intérieur
4.4
4.2
4.5
4.1
- Séparez les pièces nécessaires de la planchette Laser „Pont, Superstructures".
- Collez les pièces 4.1 et 4.5 d'équerre. Collez les pièces 4.2 – 4.4 sur la face opposée de la pièce 4.1. Collez ensuite l'ensemble
à ras, à l'avant de l'embase 4.6.
- Collez la pièce 4.7 à ras à l'arrière sur l'embase 4.6. Collez alors les deux pièces 4.8 à droite et à gauche avec les pièces 4.1,
4.7 et 4.6.
- Collez les baguettes carrées 3x3mm 4.9 (butée sur hiloire) en recouvrement sur l'arête supérieure de la pièce 4.8.
- Attention: Cintrez d'abord légèrement les baguettes, pour ne pas avoir de contrainte sur 4.8.
- Bien poncer tous les raccords (voir aussi l'image de l'étape 4.1).
- Collez le capot moteur 4.10, les parois 4.11 et 4.12. Pour avoir un meilleur contrôle de l'ajustage, on peut positionner
l'équipement intérieur dans la découpe de pont. Protégez les arêtes de la découpe de pont avec du ruban adhésif pour éviter
de coller les pièces ensemble!
- Lorsque tous les collages sont secs et après avoir poncé toutes les pièces, vous pouvez peindre l'équipement intérieur.
- Ajustez et collez alors le pont en planches 4.6a sur la pièce 4.6, après l'avoir traitée au vernis.
- Assemblez alors les escaliers 4.13 – 4.14, poncez, mettez en peinture et collez-les sans jeu à droite et à gauche sur les parois.
M
T
.com
4.6a
4.6
4.13
4.12
4.13
4.3
4.9
4.8
4.14
4.6
4.8
© Krick Modelltechnik, Allemagne, Version 29/07/2017
4.10
4.7
4.13
4.9
Réf. N°
ro1005
4.11
4.12
13
