Notice de montage et d'utilisation Barcasse DOLLY

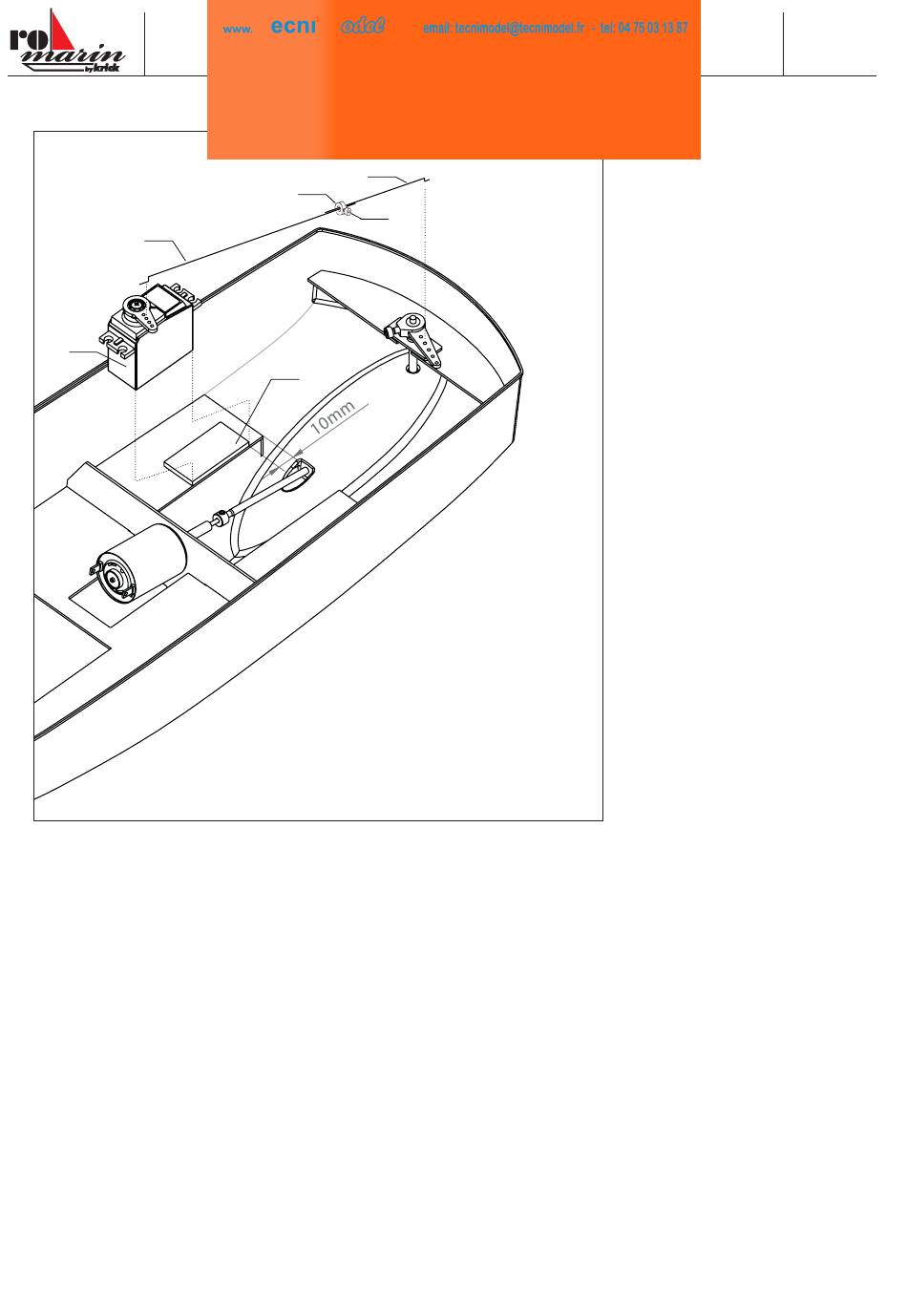

Etape 2.1 – Montage du servo de gouvernail
2.13
2.12
- Collez le servo de gouvernail avec de l'adhésif double face 2.11 sur l'embase 1.2.
- Positionnez le levier de servo pour qu'il forme un angle de 15 – 20° par rapport à l'étrave lorsqu'il est en position neutre. Vissez
le guignol 2.9 sur l'axe de gouvernail, pour que ses perçages soient parallèles aux perçages du levier de servo. Bien veillez à
respecter la position du gouvernail par rapport à la coque.
Montez les tringleries 2.13 dans les perçages des guignols. Reliez les deux tringleries avec la bague d'arrêt et bloquez avec la vis
2.14a. Vous pouvez ainsi régler de façon précise la longueur de la tringlerie.
Remarque: selon le type de servo utilisé, il peut y avoir un léger décalage en hauteur, celui-ci sera compensé par la flexibilité de
la tringlerie.
10
M
T
.com
2.13
2.14
2.14a
2.11
© Krick Modelltechnik, Allemagne, Version 29/07/2017
