Notice de montage et d'utilisation Barcasse DOLLY

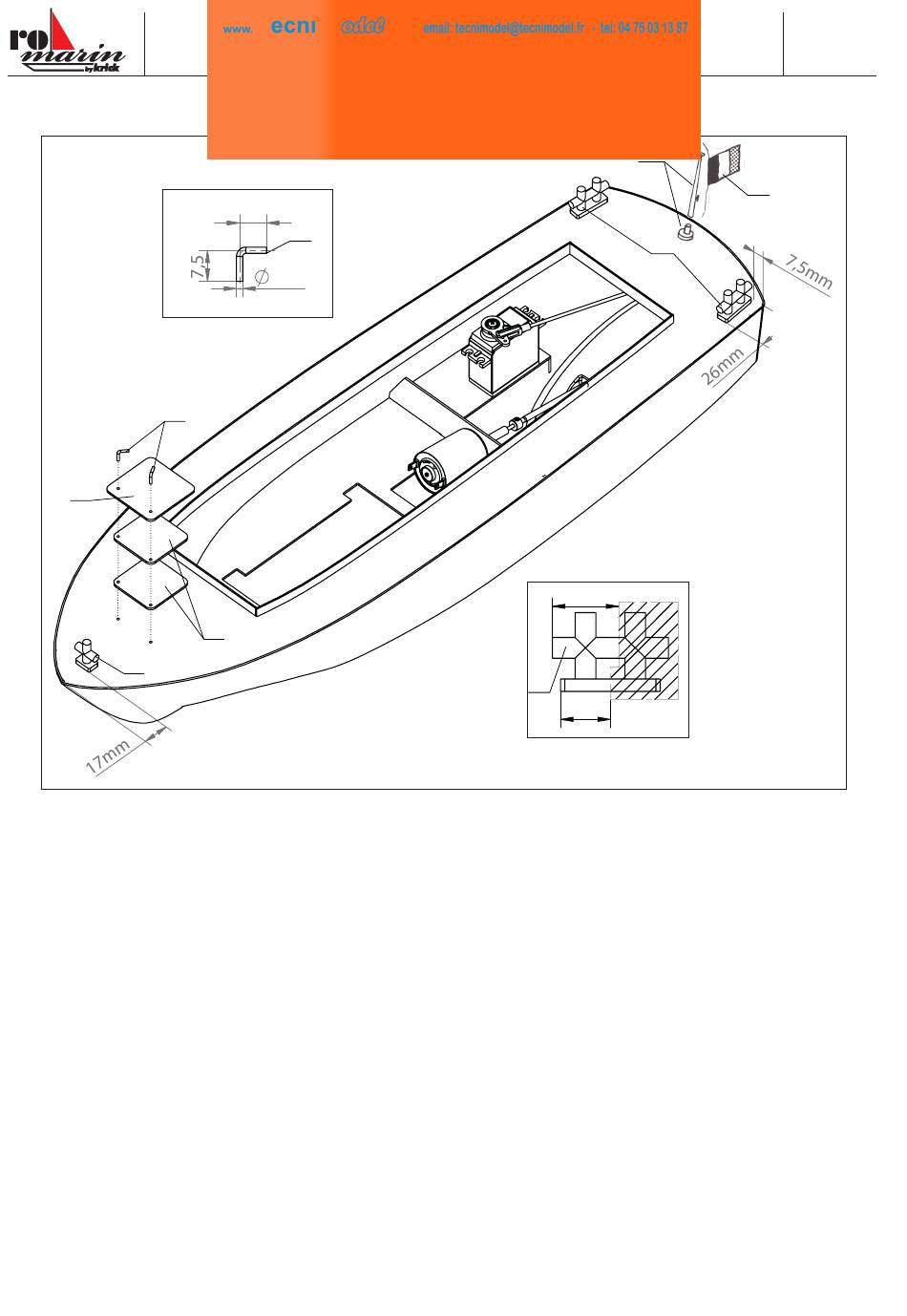

Etape 3.1 – L'équipement du pont
3.7
3.7
3.7
3.6
3.6
3.6
3.8
3.8
3.8
- Nous vous conseillons de peindre le pont avant d'y monter les équipements.
Important:
Nous vous conseillons de peindre toutes les pièces avant leur montage final, et de ne les coller en place qu'après pein-
ture ! Rendre rugueuses les surfaces de collage peintes avant leur collage!
- Séparez les pièces nécessaire de la planchette Laser „Superstructures".
- Assemblez par collage les pièces de l'écoutille 3.5 – 3.6 selon le plan, fabriquer les deux leviers 3.7 avec du fil laiton Ø 1,5 mm
selon le plan, puis collez-les sur le couvercle d'écoutille après peinture. Collez ensuite le couvercle d'écoutille sur le pont.
- Fabriquez la bitte 3.8 (étrave) avec une bitte en croix double 3.9 (voir schéma). Peindre les deux bittes arrières et la bitte
d'étrave, puis collez-les sur le pont (respectez les indications cotées).
- Montez 3.10 à 3.11 au bon emplacement sur le pont arrière. Si vous équipez le Dolly en barcasse de remorquage avec un
harnais de remorquage (Réf. N° ro1434), ne montez pas le pavillon à l'endroit indiqué, pour permette un débattement libre de la
corde de remorquage.
12
M
T
6,5
6,5
6,5
3.7
3.7
3.7
1,5
1,5
1,5
M 1:1
M 1:1
M 1:1
3.5
3.5
3.5
© Krick Modelltechnik, Allemagne, Version 29/07/2017
.com
3.8
3.8
3.8
3.10
3.9
3.9
3.9
16
16
16
12
12
M 1:1
12
M 1:1
M 1:1
Réf. N°
ro1005
3.11
