Installation du téléviseur couleur LCD sur le mur
• Le concours d'au moins deux personnes est indispensable pour monter le téléviseur LCD
Attention
couleur sur le support à base.
• Veillez à effectuer les étapes 1 et 2 ci-dessous. Si vous effectuez l'étape 1 seulement, l'écran
risquera de tomber et de blesser quelqu'un.

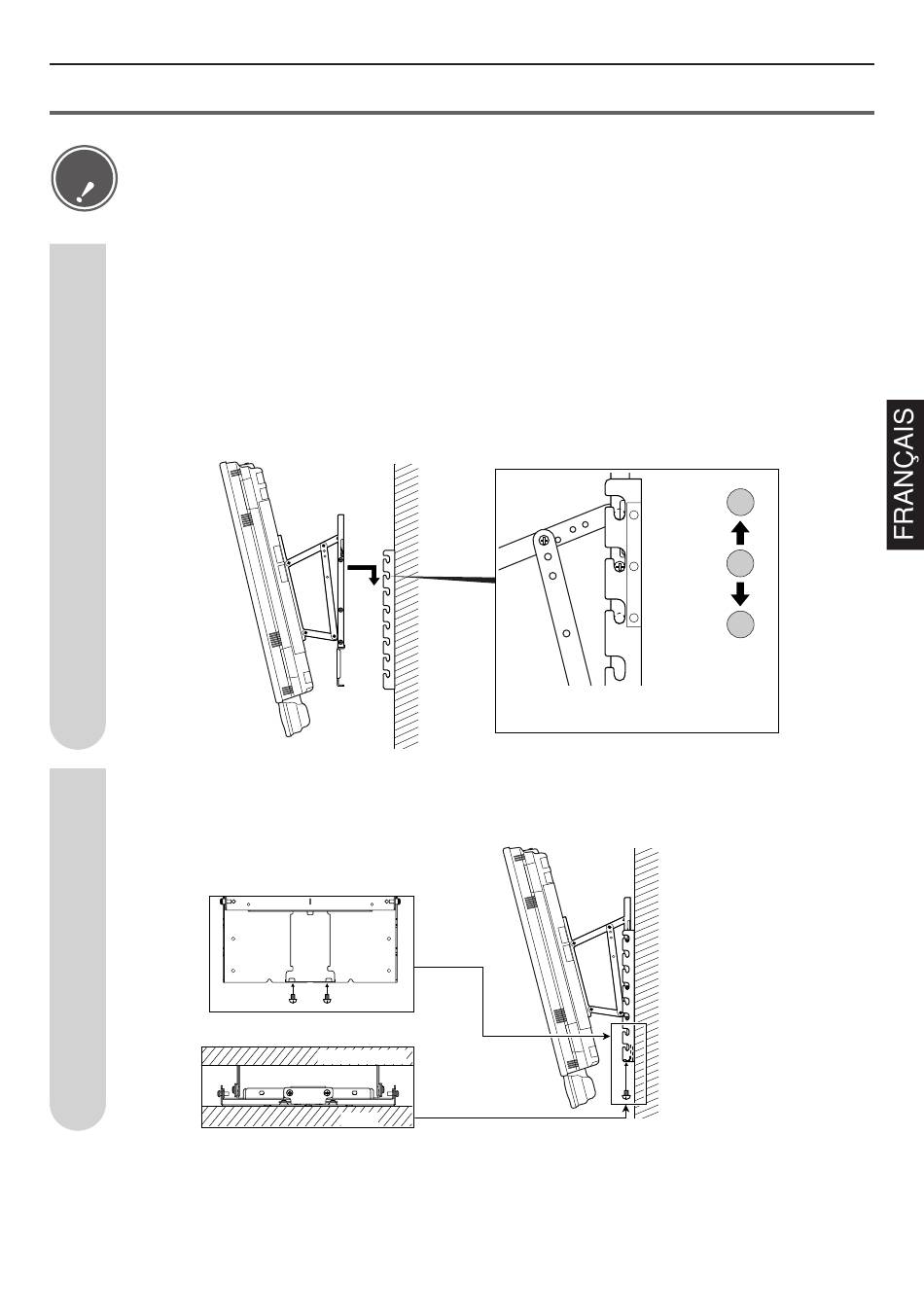

Montez l'unité de support principal fixée au téléviseur LCD couleur
1
sur le support à base.
Les goupilles dépassant de l'unité de support principal s'engagent dans les fentes se
trouvant des deux côtés du support pour montage mural.
À ce moment, engagez les goupilles se trouvant tout en haut des côtés de l'unité de
support principal dans les fentes correspondant aux repères marqués sur le levier de
connexion du support pour montage mural (repères colorés) réglés à cette hauteur lors des
opérations décrites à la page précédente.
Utilisez les vis pour joindre l'unité de support principal et les leviers de
2
connexion du support pour montage au mur. (Veillez à le faire absolument.)
*Pour modifier l'angle à partir de la position d'angle réglée actuellement, procédez comme expliqué à la
page 8 dans la section " Réglage de l'angle de l'unité A de support principal " avant d'entreprendre les
travaux d'assemblage.
*Pour effectuer le réglage à la position verticale (0°), utilisez toutes les quatre vis retirées auparavant,
comme expliqué à la page 7 dans la section " Réglage de l'angle de l'unité A de support principal ".
Téléviseur LCD
Mur
(Vert)
+5
(Jaune)
0
-5
(Bleu)
Vérifiez les fentes des goupilles
qui dépassent.
+5
0
-5
F-13
