2. INSTALLATION
2.3.
Raccordements
Attention ! Il est rappelé que le non-respect des
instructions qui suivent pourrait comporter des
problèmes de sécurité électrique et de compatibi-
lité électromagnétique, ainsi que l'annulation de la
garantie.
2.3.1.
Règles générales pour les
raccordements
1.
Tous les raccordements doivent être effectués avec l'indi-
cateur éteint.
2.
Les circuits externes raccordés doivent respecter la
double isolation.
3.
Pour les raccordements de la sortie numérique, utiliser des
câbles tressés et blindés. Le blindage doit être raccordé à
la terre au niveau d'un seul point (côté indicateur). Ne pas
raccorder les contacts qui ne sont pas utilisés.
4.
Ne jamais raccorder IN Sensor, le capteur DAK et le ruban

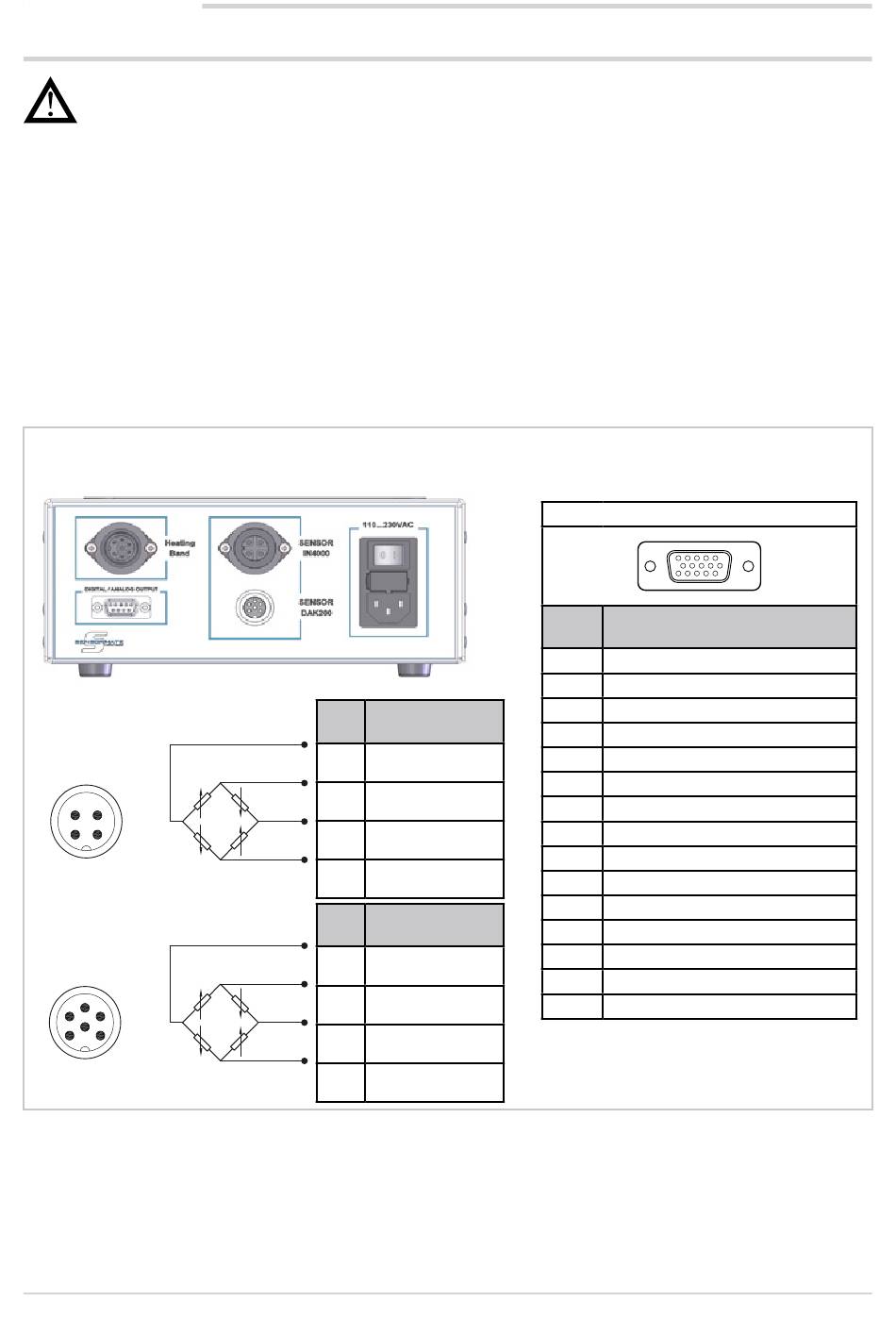

Indicateur - entrées
Entrée
IN Sensor
3
2
4
1
Entrée
Capteur DAK
3
4
2
6
5
1
8
chauffant si leurs connecteurs ou câbles de raccordement
sont endommagés.
5.
S'assurer que le raccordement à la terre est suffisant.
Un raccordement à la terre inexistant ou inefficace peut
rendre instable le fonctionnement du dispositif, à cause de
dérangements ambiants excessifs.
6.
Pour éviter les perturbations, les câbles des capteurs
doivent être conservés loin des câbles de puissance
(hautes tensions ou courants forts).
2.3.2.
S'assurer que l'indicateur est éteint.
Brancher l'IN Sensor sur la prise prévue à cet effet au dos de
l'indicateur, en vissant le connecteur pour le bloquer.
Brancher le capteur DAK et le ruban chauffant, s'ils sont pré-
vus, sur les prises prévues à cet effet sur l'indicateur, en vissant
les connecteurs pour les bloquer.
Raccorder les autres éventuels équipements à la sortie numérique.
Bro-
Fonction
che
2
Signal +
1
Excitation +
3
Signal -
4
Excitation -
Bro-
Fonction
che
4
Signal +
1-2
Excitation +
5
Signal -
3-6
Excitation -
Branchements des capteurs
Sortie numérique
1
11
Bro-
Fonction
che
1
-
2
RX
3
TX
4
-
5
GND
6
-
7
-
8
-
9
-
10
-
11
-
12
-
13
-
14
-
15
-
80535_MAN_IN Sensor_05-2017_FRA
