4.5 Montering och borttagning av adapter för
fräsar med invändig gänga (se bild 1 och 3)
Montering

Sätt in adaptern i frässpindelns 27 konus istället
för spännhylschucken 510 och drag fast den
med mantelmuttern 37. På den del av gängan
som sticker ut kan fräsar fästas.
Borttagning

Lås fast frässpindlarna genom att trycka på
indexeringsstiftet 31 .

Lossa fräsen lätt på adaptern.

Låt indexeringsstiftet vara intryckt och släpp
spännmuttern med tappnyckeln storl. 22.

Skruva på mantelmuttern för hand, ända till
fattningen på fräsen.

Vrid mantelmuttern och fräsen mot varandra
med tappnyckeln. Du drar då ut adaptern ur
konus.

Delarna kan du skruva ur för hand.
5 Användning

5.1 Idrifttagning

Innehållet i denna bruksanvisning måste vara känt av
alla som ska hantera maskinen, med speciell
hänvisning till kapitlet "Säkerhetsanvisningar".
5.1.1 Start och avstängning (se bild 1)
Risk
Starta bara maskinen när fräsen
inte har kontakt med arbetsstycket.

Starta: tryck på vippströmbrytaren 42 på den
delen som är markerad med I.

Avstängning: tryck på vippströmbrytaren 42 på
den delen som är markerad med O. Den
elektroniska bromsen gör att maskinen stannar
snabbt.
5.2 Varvtalsinställning (se bild 1)

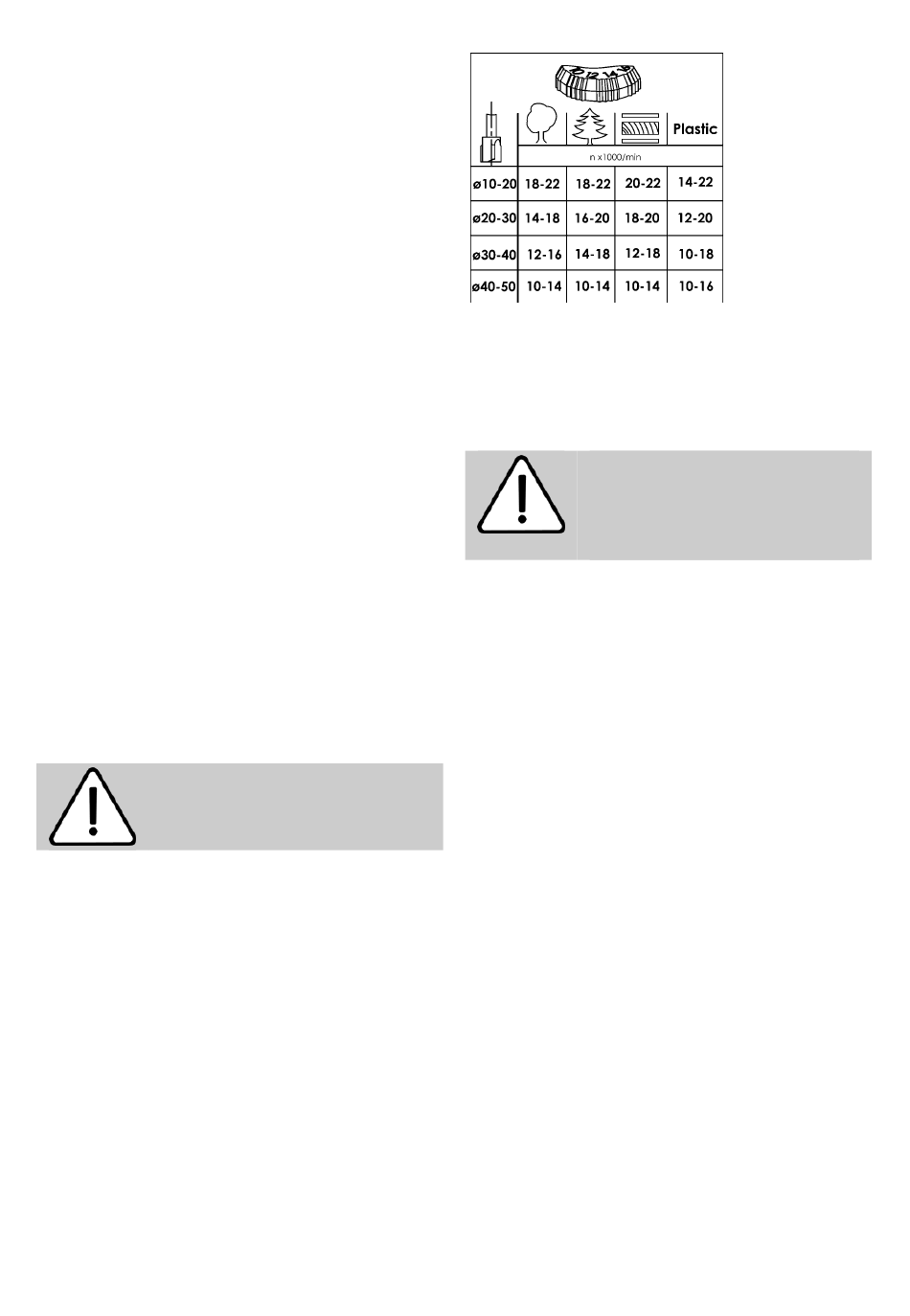

Vilket varvtal som ska ställas in för vilken fräs - Ø och
vilket material kan läsas i efterföljande diagram samt
på maskinens framsida.
Elektroniken håller det inställda varvtalet konstant.
Dessutom återställer
överbelastning, d.v.s. verktyget stannar. Maskinen
ska sedan stängas av. Starta sedan maskinen igen
och arbeta vidare med reducerad matningshastighet.
Risk
Arbeta inte med överfräsen när
elektroniken är defekt eftersom
detta kan leda till för höga varvtal.
5.3 Fräsdjupsinställning (se bild 1)
5.3.1 Fästchuck
Genom att vrida handtaget 25 åt höger kan man
arretera maskinen på alla fräsdjup.
5.3.2 Begränsning återslag
För att undvika onödiga tomma rörelser kan du
reducera detta genom att justera raklettringsmuttern
28 till det mått som behövs.
5.3.3 Revolveranslag
Tre olika fräsdjup kan ställas in med revolveranslaget
12. Den längsta anslagsskruven 85 ställer du in på
minsta fräsdjup, den kortaste, 83b, på det djupaste.
5.3.4 Inställning av fräsdjup efter skala

Spänn fast fräsverktyget och placera maskinen
på arbetsstycket.

Lossa fästchucken och rör lätt vid ytan på
arbetsstycket med fräsverktyget. Spänn sedan
fast maskinen igen.

Nivåanslaget
anslagsskruven.

Den övre kanten på nivåanslagets flyttbara
pekare 19 ställer du på skala 43:s nollpunkt.
-81-
elektroniken motorn
45 justerar du ända
vid
till
