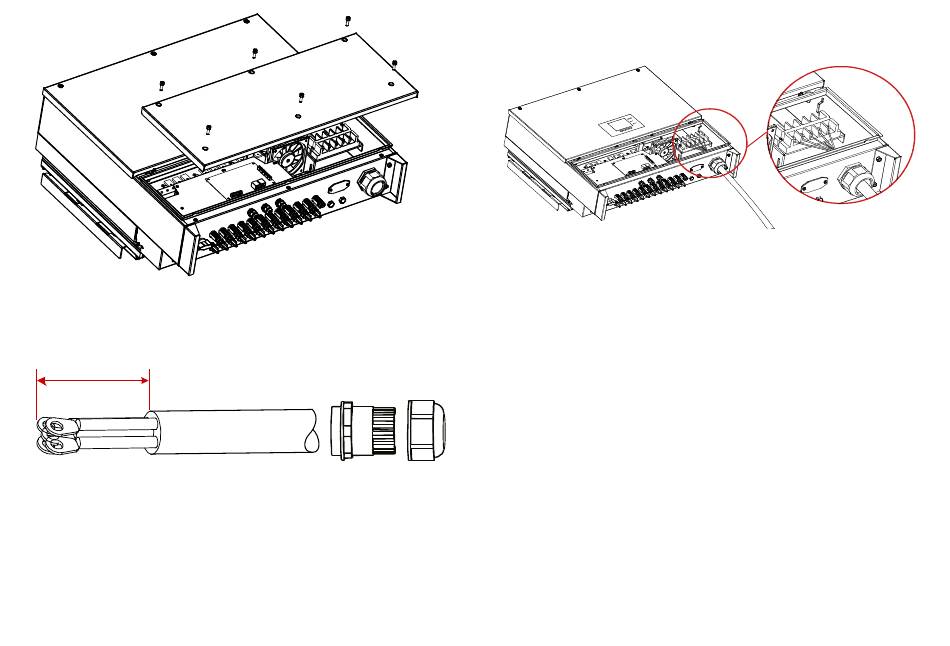

2. Dénudez les conducteurs du câble CA.
3. Fixez l'écrou-raccord au presse-étoupe PG.
4. Faites passer le câble CA par le presse-étoupe PG.
220 mm
5. Insérez le conducteur dans la cosse de câble à ser-
tir M6 et sertissez-le avec une pince à sertir.
REFUsol 50K-3T
982081 | 04 | 2021-05
6. Raccordez les conducteurs CA dans l'ordre « PE, N,
L1, L2 et L3 » à l'aide d'un tournevis cruciforme.
7. Serrez l'écrou-raccord du presse-étoupe PG.
8. Vérifiez le montage correct du câble CA et l'étan-
chéité.
4.10 Connectorisation et raccordement des
câbles CC
4.10.1Connectorisation des câbles CC
✅ La polarité des câbles CC est vérifiée et marquée.
✅ L'installation électrique est sécurisée et déconnec-
tée conformément aux 5 règles de sécurité.
Connectorisation et raccordement des câbles CC
Installation 39
