4.11.1 Raccordement de la communication RS485

✅ Le couvercle du boîtier de raccordement est ouvert.
1. Desserrez légèrement l'écrou-raccord du raccord à
vis PG.
2. Retirez le bouchon borgne du presse-étoupe PG et
faites passer le câble réseau blindé dans le presse-
étoupe et le joint.
3. À l'aide d'une pince à sertir, connectorisez le câble
réseau avec un connecteur RJ45. Ce faisant, veillez
à ce que l'affectation des broches soit correcte.
Broche Couleur Fonction RS485
1 blanc et RS485 B-, signal différentiel RS485-
orange
2 orange RS485 A-, signal différentiel RS485+
3 blanc et vert RS485 A-, signal différentiel RS485+
4 bleu RS485 A-, signal différentiel RS485+
5 blanc et bleu RS485 B-, signal différentiel RS485-
6 vert RS485 B-, signal différentiel RS485-
7 blanc et NC
marron
8 marron NC
42 Installation
Raccordement de la communication

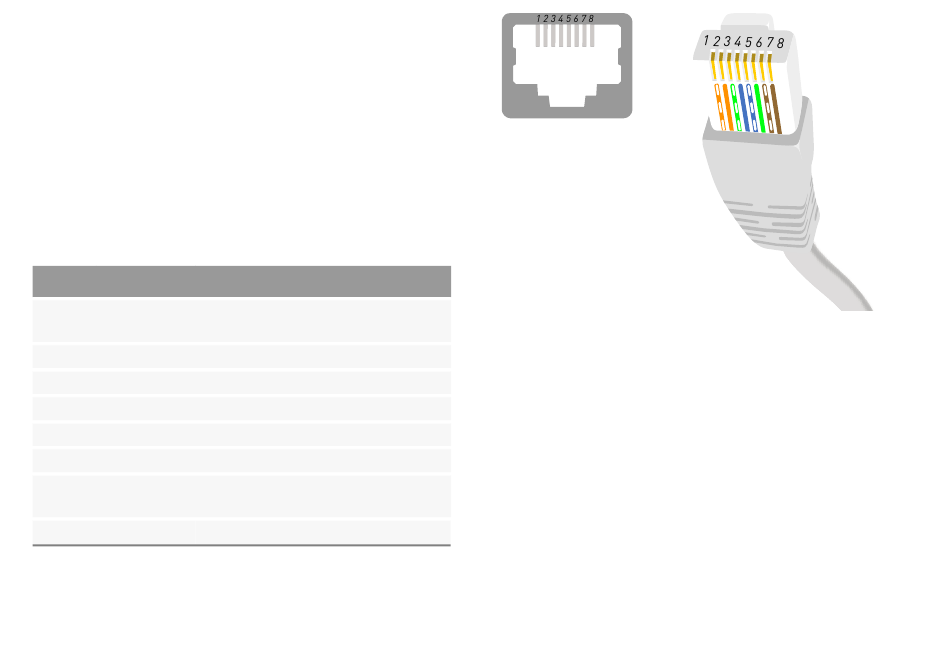

Fig. 39: Affectation des broches du connecteur RJ45
4. Insérez le connecteur RJ45 dans le port RS485 de
l'onduleur jusqu'à ce qu'il s'enclenche fermement.
5. Vérifiez la bonne connexion de la fiche RJ45.
6. Serrez l'écrou-raccord du raccord à vis PG.
7. Vérifiez l'étanchéité et la décharge de traction du
raccord à vis PG.
