4.10 Connectorisation et raccordement des
câbles CC
4.10.1 Connectorisation des câbles CC
✅ La polarité des câbles CC est vérifiée et marquée.
✅ L'installation électrique est sécurisée et déconnec-
tée conformément aux 5 règles de sécurité.
1. Dénudez 10 mm d'isolation du conducteur CC (
2
) à l'aide d'un outil approprié.
6 mm
Veillez à ce qu'aucun toron individuel ne soit coupé.
2. Insérez les conducteurs dénudés dans la douille de
contact à sertir correspondante jusqu'à la butée.
Les extrémités des conducteurs doivent être
visibles dans la douille de contact à sertir.
3. Sertissez le conducteur et la douille de contact avec
une pince à sertir.
4. Vérifiez que le conducteur est bien en place.
40
Installation
Connectorisation et raccordement des câbles CC
4 –

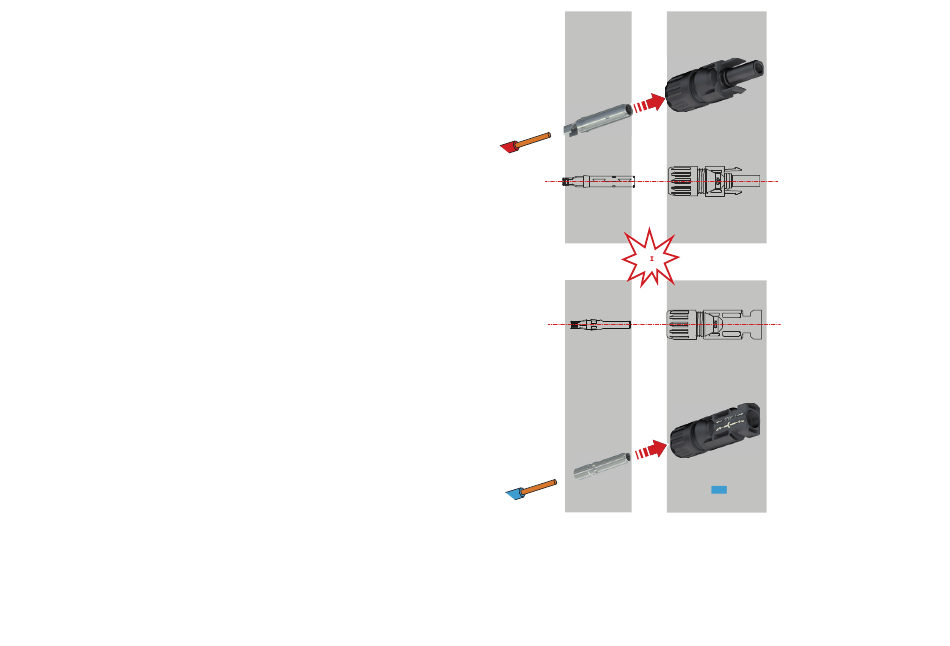

Fig. 38 : Connectorisation du câble CC avec connecteur MC4
+
[kl k]
REFUsol 20K...33K-2T
982079 | 05 | 2021-03
