a

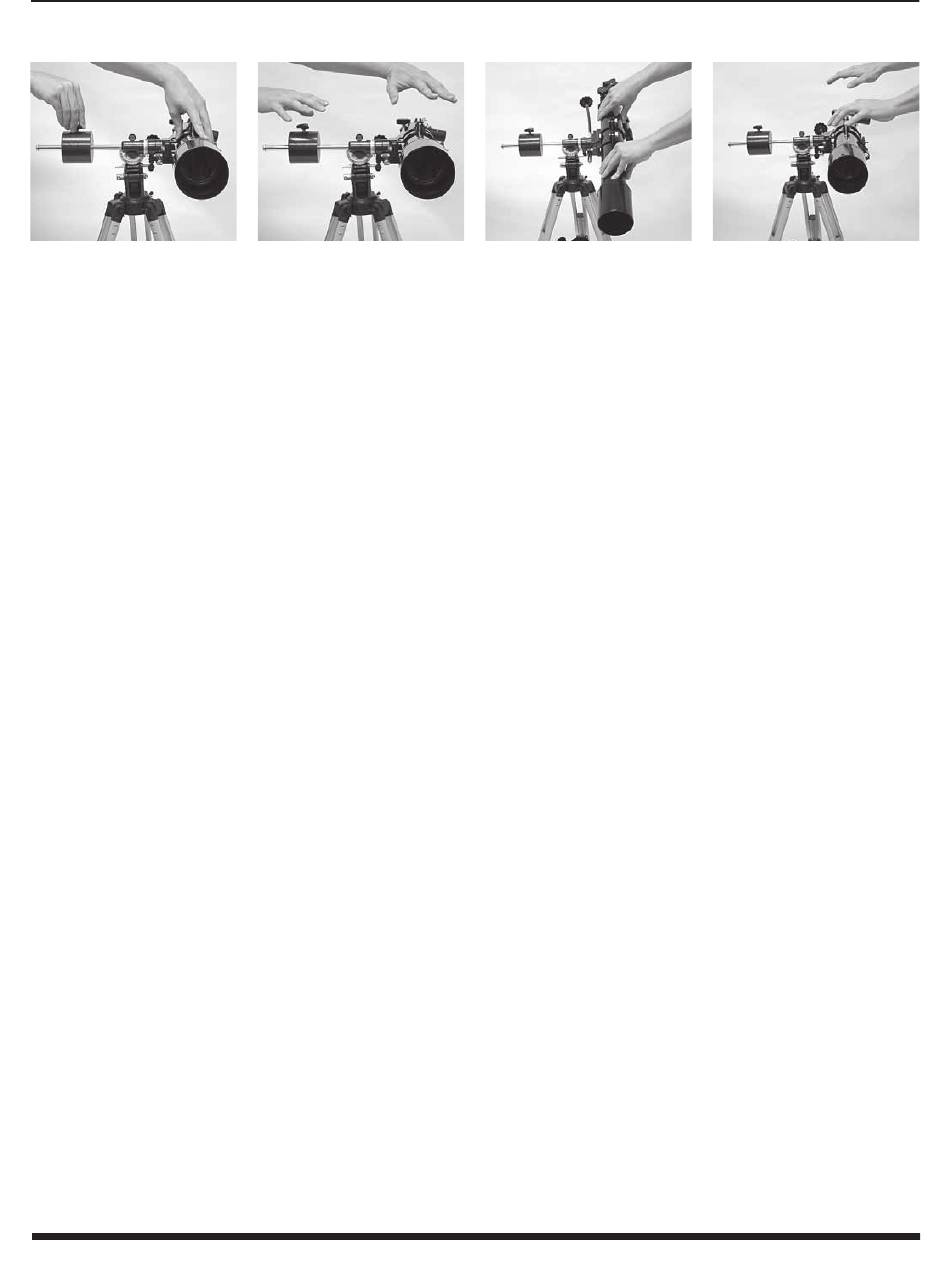

Figure 4a-d.
L'usage correct de la monture équatoriale exige que le tube du télescope soit équilibré sur les deux axes d'ascension droite et de
déclinaison. (a) Avec le bouton de blocage de l'ascension droite déverrouillé, faites glisser le contrepoids le long de la barre de contrepoids jusqu'à ce
qu'il équilibre tout juste le tube. (b) Lorsque vous le lâchez des deux mains, le tube ne doit pas s'incliner vers le haut ni vers le bas. (c) Avec le bouton
de blocage de la déclinaison déverrouillé, desserrez les fixations de verrouillage des bagues du tube de quelques tours et faites glisser le télescope vers
l'avant ou vers l'arrière dans les bagues de tube. (d) Lorsque le tube est équilibré autour de l'axe de déclinaison, il ne bouge plus quand vous le lâchez.
3. Montage
Le premier montage du télescope nécessite environ 30 minutes.
Vous n'aurez pas besoin d'autres outils que ceux fournis. D'une
manière générale, serrez fermement toutes les vis pour éviter le
fléchissement et les oscillations, mais veillez à ne pas les serrez
trop fort pour ne pas endommager les filetages. Reportez-vous
aux figures 1 à 3 au cours du processus d'assemblage.
Lors du montage (et à tout moment, par ailleurs), ne touchez pas
les surfaces de l'objectif du télescope, des oculaires ou de la
lentille du chercheur reflex. Ces surfaces optiques ont des
revêtements délicats qui peuvent facilement être endommagés
s'ils sont touchés. Ne retirez jamais les blocs de lentilles de leur
logement, pour quelque raison que ce soit. La garantie du produit
serait annulée.
Commencez le montage du télescope en assemblant d'abord le
trépied et la monture :
1. Posez la monture équatoriale (5) sur le côté. Fixez un par un
les montants du trépied (10) à la base de la monture en
faisant glisser une vis de fixation des montants (32) en haut
des pieds et à travers les trous à la base de la monture. Les
rondelles doivent être à l'extérieur des montants du trépied.
Serrez les vis papillon à la main. La figure 3b montre en détail
les vis qui fixent le trépied à la monture azimutale.
2. Placez et serrez les boutons de blocage des pieds (13) sur les
entretoises en bas des montants du trépied (10). Pour l'instant,
gardez les montants au plus court de leur longueur (entièrement
rétractés) ; vous pourrez les déployer plus tard à la longueur
désirée, quand le trépied sera entièrement assemblé.
3. Mettez le trépied et la monture debout et écartez les montants
du trépied (10) le plus possible, jusqu'à ce que le support du
plateau d'accessoires (12) soit déplié. Fixez le plateau
d'accessoires (11) sur son support avec les trois vis à ailettes
déjà montées sur le plateau. Pour ce faire, poussez les vis
à ailettes à travers les trous pratiqués dans le support du
plateau d'accessoires et vissez-les dans les trous du plateau.
4. À présent, serrez les vis de fixation des montants (32) pour
que le trépied soit solidement fixé à la monture. Utilisez le
tournevis cruciforme ou faites-le à la main.
5. Pour installer le boulon en T (30) de réglage de la latitude,
vissez-le dans le trou à l'arrière de la monture équatoriale (5)
jusqu'à ce qu'il soit bien serré.
10
b
c
6. Orientez la monture équatoriale comme sur la figure 1, à une
latitude d'environ 40°, c'est-à-dire que le pointeur proche de
l'échelle de latitude (28) doit indiquer la marque « 40 ». Pour
ce faire, desserrez le boulon en T de blocage de latitude (29)
et tournez le bouton de réglage (30) jusqu'à aligner le pointeur
et la ligne « 40 ». Ensuite, resserrez le boulon en T de blocage
de latitude. Il convient de repositionner (par rotation) également
les axes de déclinaison (Dec) et d'ascension droite (RA).
Veillez à desserrer préalablement les boutons de blocage de
l'ascension droite et de la déclinaison (23, 35). Resserrez les
boutons de blocage de l'ascension droite et de la déclinaison
une fois la monture équatoriale correctement orientée.
7. Vissez la barre de contrepoids (25) dans la monture
équatoriale (5) à la base de l'axe de déclinaison (voir figure
3a) jusqu'à ce qu'elle soit bien serrée.
8. Retirez la vis et la rondelle sur la partie inférieure de la barre
de contrepoids (26) et faites glisser le contrepoids (7) sur la
barre. Assurez-vous que le bouton de blocage du contrepoids
(27) est suffisamment desserré pour permettre à la barre de
contrepoids de passer à travers le trou. Placez le contrepoids
à mi-hauteur de la barre et serrez le bouton de blocage.
Replacez la vis et la rondelle sur l'extrémité de la barre.
9. Ouvrez les bagues du tube (6) et les retirer du tube optique (1).
Dévissez les vis à tête hexagonale et les rondelles au fond des
bagues du tube. Positionnez l'une des bagues du tube sur la
tête de monture équatoriale (16), comme illustré sur la figure 1.
Alignez le trou de la monture et celui de la bague du tube, puis
insérez la vis à tête hexagonale, avec ses rondelles, à travers
la monture, et vissez-la dans la bague. Serrez la vis avec la clé.
Répétez cette opération pour l'autre bague du tube. Remarquez
bien que l'une des bagues porte un petit disque en plastique
avec une tige filetée. Ce dispositif sert à fixer un appareil photo
et ne sert pas à fixer les bagues du tube sur la monture.
10. Posez le tube optique du télescope (1) dans les bagues du
tube (6), à peu près au milieu de la longueur du tube. Orientez
le tube dans les bagues de sorte que les molettes de mise au
point (19) se trouvent face au sol. Fermez les bagues sur le
tube et serrez les bagues moletées à la main pour maintenir
le télescope en position.
11. Fixez les deux câbles de commande de ralenti (8, 9) aux
barres à vis sans fin des axes d'ascension droite et de
déclinaison de la monture équatoriale (5) en positionnant la
vis papillon sur l'extrémité du câble au-dessus de la fente
prévue à cet effet sur la barre de vis sans fin, puis en serrant
d
