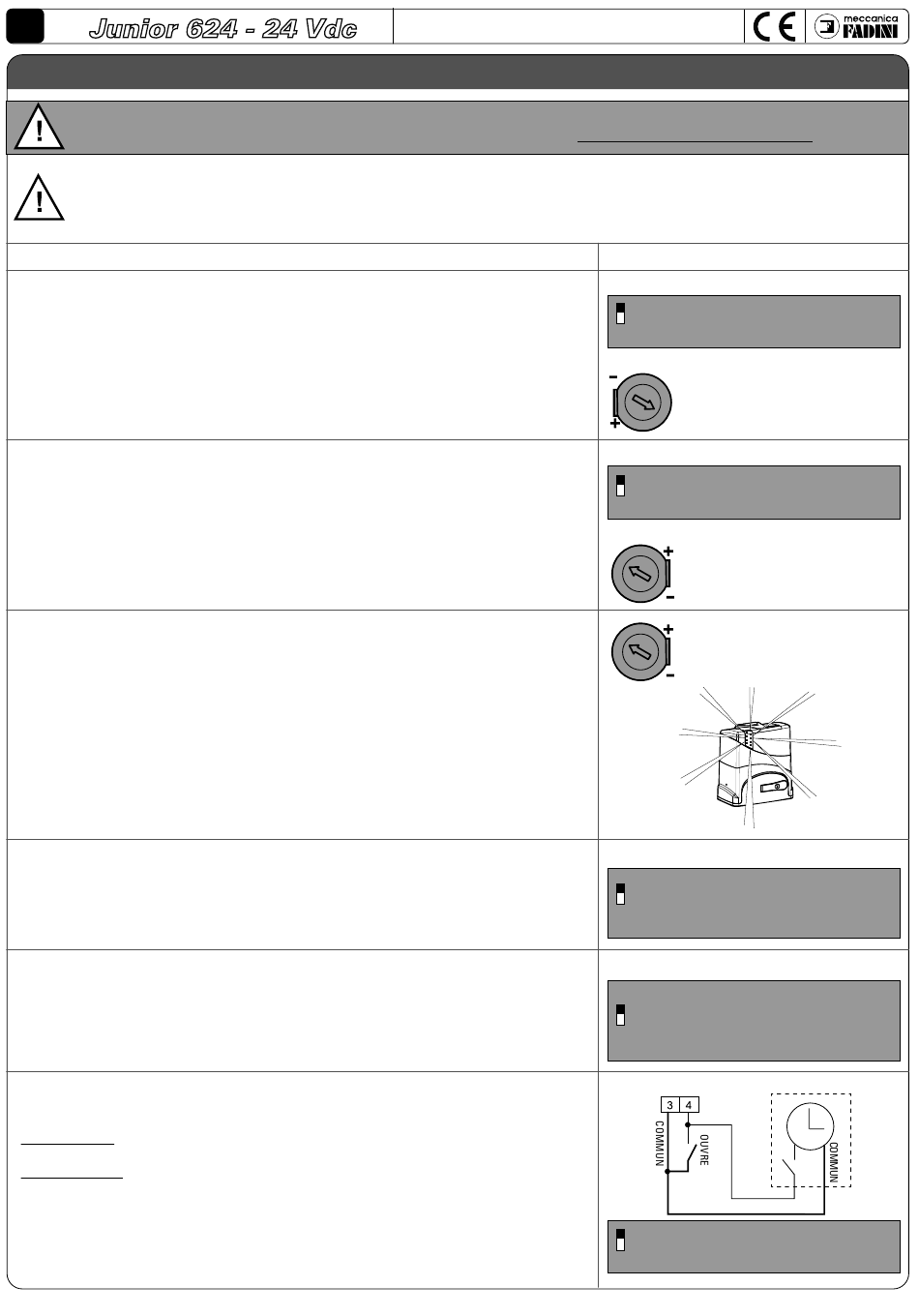

FONCTIONS: DESCRIPTION DES FONCTIONS DE L'OUVRE-PORTAIL JUNIOR 624

ATTENTION: toute variation ou intervention du Dip-Switch sur les fonctions est exécutée à tout moment à la commande successive d'ouverture
ou de fermeture, à l'exception du DIP-switch N°11 qui est appris et mémorisé seulement dès la phase de programmation.
REGLAGE DE LA FORCE:
Pour le mouvement du portail, il faut régler la force à travers le TRIMMER. Ce réglage détermine aussi la force en ralentissement et la résistance au
choc en cas d'obstacle. Une force excessive à l'inertie du portail détermine une installation qui ne respecte pas les normes de sécurité EN 12445 et
EN 12453. Donc l'installateur, après le réglage de la Force exercée sur le portail motorisé, doit vérifier les forces en respectant ce qu'il est prévu par
les normes EN 12445 et EN 12453 contenues dans le manuel « Normes de securité » que l'entreprise de construction met à disposition.
Description
Automatique/Semi-automatique:
Cycle Automatique: à l'impulsion de commande OUVRE le portail s'Ouvre, il s'arrête en Pause
pendant le temps rentré dans le Trimmer Pause, terminé ce temps il ferme automatiquement.
Cycle Semi-automatique: à l'impulsion de commande OUVRE le portail se déplace à l'ouver-
ture. Pour fermer le passage il faut lui donner l'impulsion de fermeture.
Ralentissements:
Pendant la programmation il est conseillé de programmer les positions du début de
ralentissement à l'ouverture et à la fermeture: ensuite elles peuvent être supprimées ou
rétablies à l'aide du Dip-Switch 6.
La vitesse de ralentissement de la course finale du portail est calibrée à l'usine, tandis que le
couple est proportionnel à la force exercée par le Junior à l'aide du Trimmer Force.
Inversion de marche au contact avec l'obstacle:
Fonction qui permet l'inversion du mouvement en cas d'obstacle.
- Phase d'Ouverture: la fonction inverse la marche de 10cm en libérant l'obstacle.
- Phase de Fermeture: la fonction inverse la marche jusqu'au fin de course.
La sensibilité de la fonction est proportionnelle à la force exercée par le Junior au moyen du
Trimmer Force
N.B. Si pendant 5 fois consécutives il relève un obstacle durant un cycle complet d'ouverturearrêt-
fermeture, le portail reste ouvert et la lampe clignote d'une couleur Bleue en attendant une
commande.
Fermeture au passage sur la paire de Photocellules:
Fonction qui permet la fermeture automatique au bout de 3s après le passage sur la paire de
photocellules.
DSA: Contrôle des photocellules avant de partir
Dispositif de Sécurité Auto-test = avant chaque mouvement du portail, si cette fonction est
active, il y a un contrôle de tous les dispositifs de sécurité afin qu'ils fonctionnent
correctement. En cas contraire l'automation ne part pas et sur le carter du Junior il y a un
clignotement de couleur Bleue et Orange.
Ouverture par Horloge extérieure:
Raccordement: raccorder en parallèle le contact NO de l'Horloge avec les bornes n°4 OUVRE
et n. 3 COMMUN, en activant la fermeture automatique au moyen du Dip-Switch n. 3=ON
Fonctionnement: programmer l'heure d'ouverture dans l'horloge. A l'heure mémorisée le
portail s'ouvrira en restant ouvert, (la lampe clignotante s'éteint) et il ne répondra plus à
aucune commande (même radio) jusqu'au temps rentré dans l'horloge; quand le temps est
terminé, après le temps de pause, on aura la fermeture automatique.
Elpro 62 Elpro 62
Dip-Switch et signalisation LED des différentes fonctions
DIP-SWITCH 3
3
DIP-SWITCH 6
6
DIP-SWITCH 9
9
DIP-SWITCH 10
10
3
45
ON: Ferme en Automatique
OFF: Semi-automatique
Trimmer Pause: on règle le temps de
pause dans la modalité Automatique de
1 sec. jusqu'à 120 sec.
ON: Arrête les ralentissements programmés
OFF: Active les ralentissements programmés
Trimmer Force: règle le couple exercé
sur le portail.
Trimmer Force: règle le couple exercé
sur le portail.
ON: Active la fermeture automatique au
passage sur la paire de photocellules
OFF: Aucune fermeture automatique
ON: Controllo DSA delle fotocellule. Devono
necessariamente essere alimentati i proiettori
delle fotocellule con le uscite 13-14
OFF: Nessun controllo DSA delle fotocellule
Horloge extérieure
NO
ON: Ferme en Automatique
