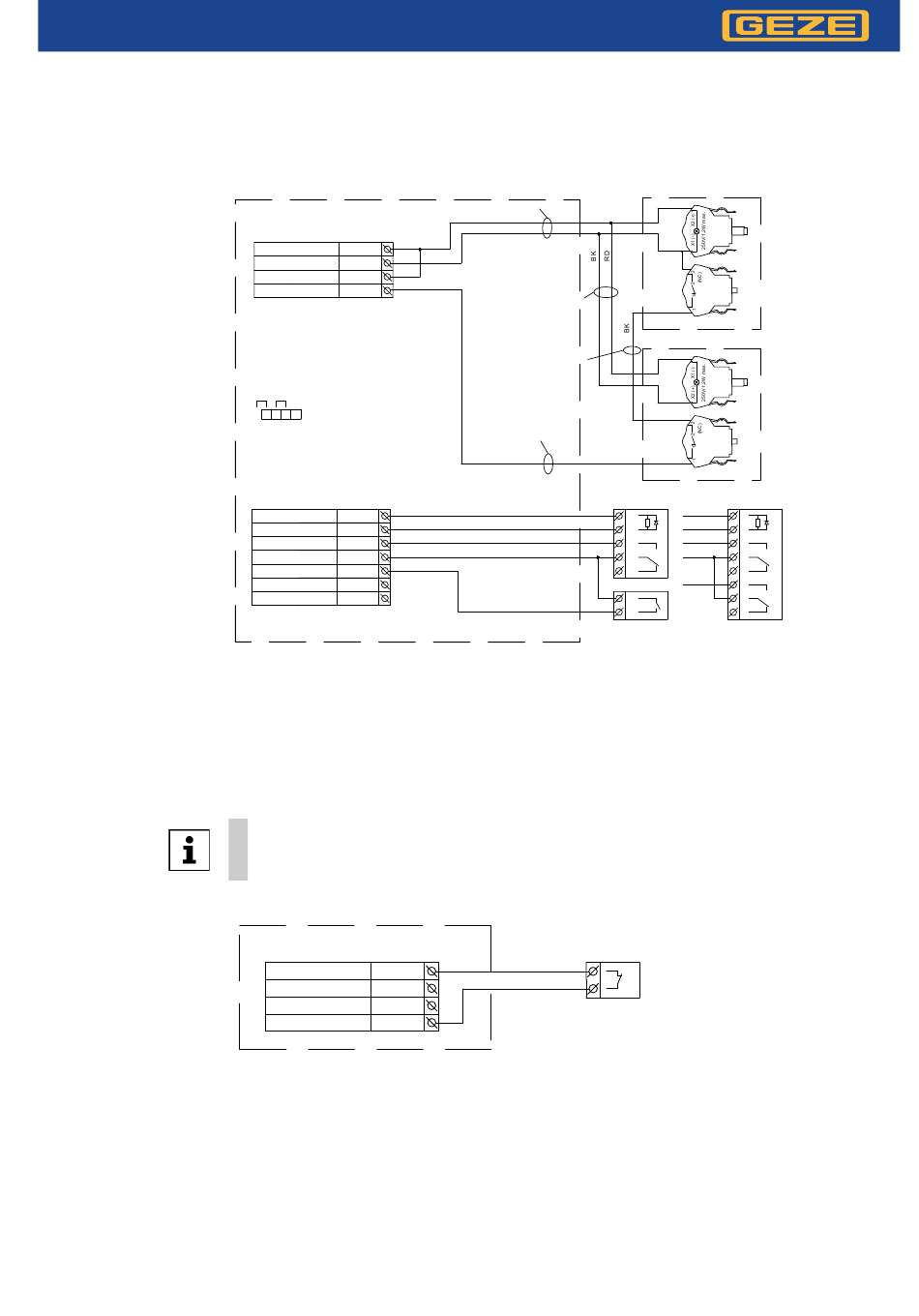

Schéma des connexions
Variante avec deux boutons d'arrêt d'urgence
TST320
X107 (réglette de bornes verte)
24 V CC
GND
Déblocage indirect
Déblocage indirect
J1, J2
2)
1 2 3 4
X106 (réglette de bornes orange)
Verrouillage +
Verrouillage -
Porte verrouillée
24 V CC
Porte fermée
24 V CC
Entrée 1 (déver. courte durée.)
1) Seuls des boutons d'arrêt d'urgence autorisés par GEZE peuvent être utilisés.
2) Alimenter les cavaliers 1-2 du TST320 avec de la tension externe.
3) Dans l'espace de raccord, réaliser des brins courts.
Si d'autres boutons d'arrêt d'urgence doivent être raccordés, câbles les luminaires et les
contacts rupteurs en série.
6.9.2 Déverrouillage au moyen de BMA, GMA, RWA
Un bouton d'arrêt d'urgence local est requis.
TZ320
X106 (réglette de bornes orange)
24 V CC
Entrée 1 (déver. courte durée.)
Entrée 2 (déver. courte durée.)
Entrée 3 (installation de détection d'incendie)
Régler l'entrée 3 du TZ320 sur :
Installation de détection d'incendie (réglage au départ de l'usine)
Low actif (contact rupteur)
Avant le raccord, régler l'entrée sur «désactivée», sinon une alarme est déclenchée.
Si à l'installation BMA, GMA et RWA un contact de travail est disponible pour le
déverrouillage, régler l'entrée sur «High actif».
Si l'entrée 3 est occupée, on peut également utiliser pour cette fonction les entrées 1 et 2
de la commande de porte ainsi que les entrées 1 à 4 du KL220.
Instructions de montage et de mise en service avec schéma des raccords Commande de porte GEZE
Conduite 1
RD
BK
2
1
3)
7
8
Conduite 4
BK
5
6
14
2
15
2
9
2
9
52
53
NOT220, bouton d'arrêt d'urgence
3)
Conduite 2
NOT220, bouton d'arrêt d'urgence
Conduite 3
3)
MA500
FTÖ331U
+
5
-
6
NO
14
COM
2
OU
NC
15
Contact porte
Attention : Pont rouge (1-7)
à couper au FTÖ 331U.
BMA / GMA / RWA
NC
COM
Elément avec DEL
Elément de commutation avec
1 contact rupture
Elément avec DEL
Elément de commutation avec
1 contact rupture
1
+
2
-
8
NO
7
COM
AKRR
6
NC
NO
5
4
COM
RR
3
NC
58
