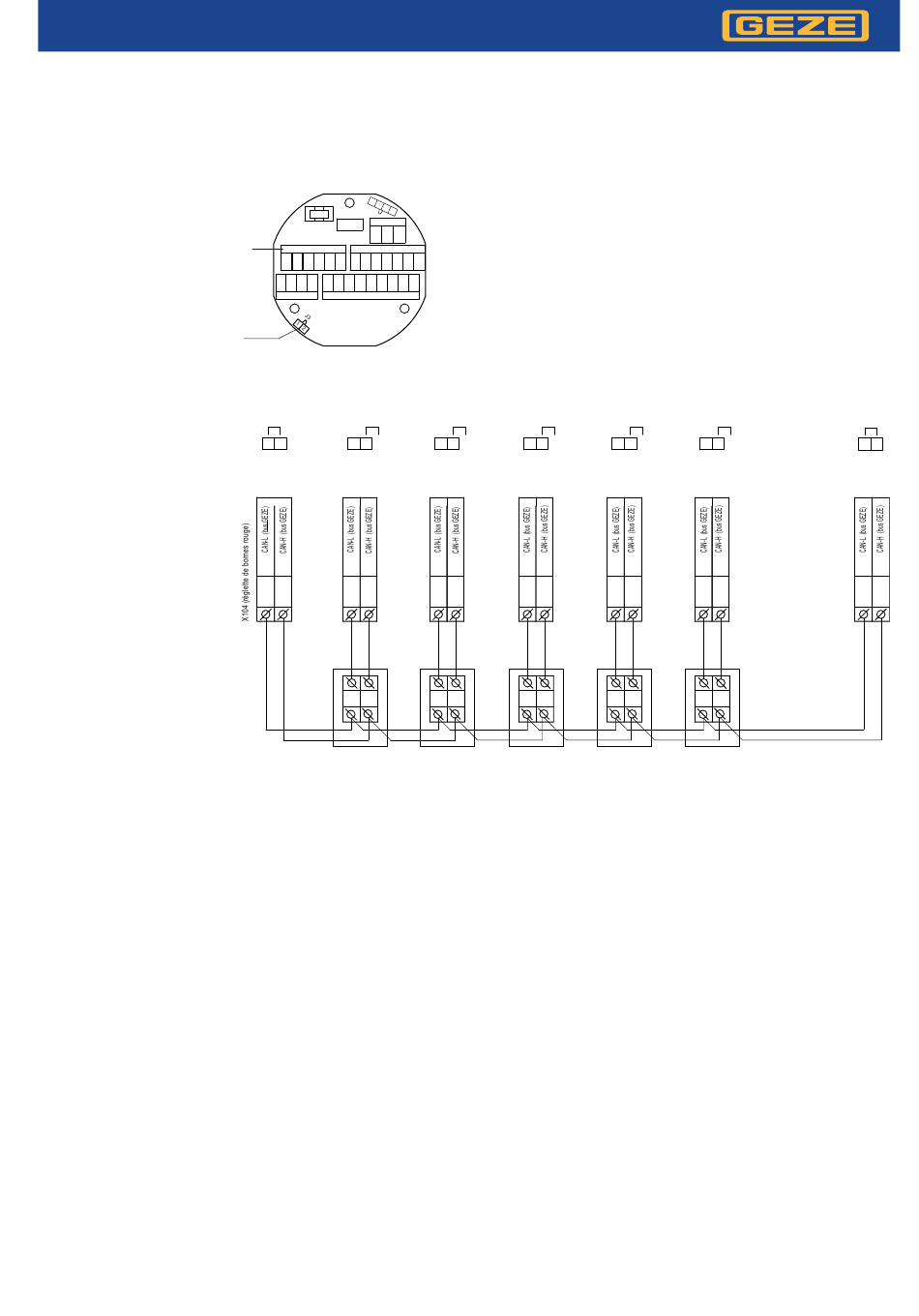

Schéma des connexions

6.6 Bus GEZE

X104
X104
(rouge)
1 3 46 45 42 41
J3
6.6.1 Bus GEZE avec TZ320 (tous les modèles)
J3 1 2 J3
1)
TZ320
CAN 1
2)
45 46
1) Position du cavalier «1-2» au cavalier 3 du TST320 = résistance terminale mise en place (état à
la livraison).
Si la commande de porte n'est pas le dernier participant dans le système bus, placer le cavalier
vers «l'extérieur».
2) CAN 1-63 = adresse CAN BUS. Celle-ci est à fixer différemment pour chaque commande de
porte. Le réglage de l'adresse CAN a lieu au moyen du terminal de service ST220.
Longueur maximale par ligne BUS = 900 m

Nombre de participants max. par ligne bus = 63

Au premier et dernier participant dans l'unité des bus, il faut mettre en place la

résistance terminale
Instructions de montage et de mise en service avec schéma des raccords Commande de porte GEZE
1 2 J3 1 2 J3
TZ320 TZ320
CAN 2 CAN 3
45 46 45 46
*) *)
1 2 J3 1 2 J3
TZ320 TZ320
CAN 4 CAN 5
45 46 45 46
*) *)
1 2 J3 1 2
1)
TZ320 TZ320
CAN 6 CAN 40
45 46 45
*)
*) Distributeur, à fournir par le client
Borne de jonction double, à fournir par le client
