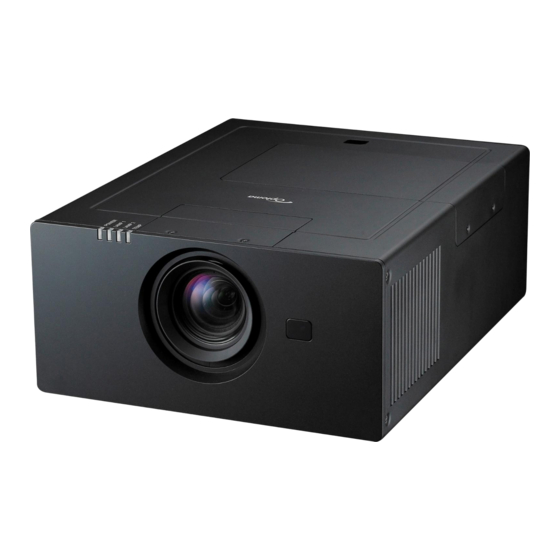

Optoma EH7700 Notice D'utilisation
  1. Manuels
  2. Marques
  3. Optoma Manuels
  4. Projecteurs
  5. EH7700
  6. Notice d'utilisation
Optoma EH7700 Notice D'utilisation

Optoma EH7700 Notice D'utilisation

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

Table des matières ..........................1

Notice d'utilisation ...........................2
Consignes de Sécurité ........................2
Mises en Garde ..................................3
yeux ....................................................5
Introduction ......................................6
Contenu du paquet .............................6
Aperçu du produit ...............................7
Unité principale .................................... 7
Panneau de configuration .................... 8
Connexions d'entrée/sortie .................. 9
Télécommande .................................. 10
Installation ..................................... 11
Connexion du projecteur ...................11
bureau/Ordinateur portable ................ 12
Voyant d'avertissement...................... 16
Commandes Utilisateur .................20
Panneau de commandes et télécom-
mande ...............................................20
Panneau de configuration .................. 20
Télécommande .................................. 21
câblée ................................................ 23
Paramètre code distant ...................... 24
Comment procéder ........................... 25
Arborescence du menu ...................... 26
IMAGE ............................................... 28
IMAGE | AVANCÉ .............................. 30
Table des matières
AFFICHER ......................................... 33
AFFICHER | PIP ............................... 36
REGLAGES ....................................... 37
lentille ................................................. 39
REGLAGE | SECURITE .................... 40
REGLAGE | Signa (RGB) .................. 42
REGLAGE | Signa (Vidéo) ................. 43
REGLAGES | AVANCES ................... 44
Paramètres LAN ................................ 45
de contrôle ......................................... 48
OPTION ............................................. 49
OPTION | Réglages télécommande .. 51
OPTION | Avancé .............................. 52
OPTION | Paramètres Lampe ........... 53
OPTION | Informations ...................... 54
Annexes ........................................55
Dépannage .......................................55
Remplacement de la lampe ..............60
Modes de compatibilité .....................62
(PC/Mac) ............................................ 62
Compatibilité vidéo ............................ 63
Rôle de la broche RS232 ................... 64
RS232 ................................................ 65
Commandes Telnet ...........................69
charge ...............................................70
Marques de commerce .....................72
Installation au plafond .......................75
monde ...............................................78
& la Sécurité .....................................80
1
Français

Publicité

Table des Matières
loading

Manuels Connexes pour Optoma EH7700

Sommaire des Matières pour Optoma EH7700

  • Page 1: Table Des Matières

    Paramètre code distant ...... 24 Installation au plafond .......75 Menus d’affichage à l’écran ....25 Fixation de plafond Garanties ...76 Comment procéder ......25 Les bureaux d’Optoma dans le Arborescence du menu ...... 26 monde ..........78 IMAGE ..........28 Avis concernant les Réglementations IMAGE | AVANCÉ...

  • Page 2: Notice D'utilisation

    Ne pas essayer de réparer le projecteur vous-même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou aux d’autres dangers. Veuillez contacter Optoma avant de faire réparer l’appa- reil. 7. Ne pas laisser des objets ou des liquides pénétrer dans le projecteur. Ils peuvent toucher des points de tension dangereuse et des pièces court-cir-...

  • Page 3: Mises En Garde

    Notice d’utilisation Mises en Garde Veuillez suivre tous les avertissements, les mises en garde et les consignes recommandés dans ce guide d’utilisation. ▀■ Avertissement - Ne pas regarder dans l’objectif du projecteur lorsque la lampe est allumée. La forte lumière peut vous faire mal aux yeux.

  • Page 4: A Ne Pas Faire

    Notice d’utilisation ▀■ Warning- Allowing the proper amount of space on the top, sides, and rear of the projector cabinet is critical for proper air circulation and cooling of the unit. The dimensions shown here indicate the minimum space required. If the projec- tor is to be built into a compartment or similarly enclosed, these minimum distances must be maintained.

  • Page 5: Avertissement De Sécurité Pour Les Yeux

    Notice d’utilisation Avertissement de sécurité pour les yeux ▀■ Evitez de regarder ou de faire face directement aux faisceaux du projecteur constamment. Tournez le dos aux faisceaux autant que possible. ▀■ Lorsque le projecteur est utilisé dans une salle de classe, surveillez convenablement les élèves lorsqu’on leur demande de montrer quelque chose sur l’écran.

  • Page 6: Introduction

    Introduction Contenu du paquet Déballez et vérifiez le contenu du paquet afin de vous assurer que toutes les pièces énumérées se trouvent bien là. Si quelque chose venait à manquer, veuillez contacter votre service clientèle le plus proche. Câble VGA 1.8m Projecteur Cordon d’alimentation 3,0m...

  • Page 7: Aperçu Du Produit

    Introduction Aperçu du produit Unité principale SOURCE RE-SYNC LENS MENU ENTER FOCUS SHUTTER ZOOM S-VIDEO VIDEO 12V OUT RS232 HDMI 2 HDMI 1 WIRED REMOTE-IN VGA-OUT VGA 2-IN VGA 1-IN 1. Ventilation (admission) 7. Cache de l’objectif du 2. Trappe d’accès à l’ob- projecteur jectif 8.

  • Page 8: Panneau De Configuration

    Introduction Panneau de configuration SOURCE RE-SYNC LENS MENU ENTER FOCUS SHUTTER ZOOM S-VIDEO VIDEO 1. Bouton marche/arrêt 2. SOURCE RS232 12V OUT HDMI 2 HDMI 1 3. RE-SYNC VGA 1-IN 4. OBJECTIF 5. Information 6. OBTURATEUR 7. MENU 8. Quatre touches de sélection directionnelles 9.

  • Page 9: Connexions D'entrée/Sortie

    Introduction Connexions d’entrée/sortie RE-SYNC LENS SOURCE MENU FOCUS ENTER SHUTTER ZOOM S-VIDEO VIDEO RS232 12V OUT HDMI 2 HDMI 1 WIRED REMOTE-IN VGA 2-IN VGA 1-IN VGA-OUT 1. Connecteur Entrée S-Vidéo 2. Connecteur Entrée Vidéo composite 3. Connecteur Entrée vidéo composante (YPbPr) 4.

  • Page 10: Télécommande

    Introduction Télécommande 1. Mise sous tension 2. Obturateur 3. Fonction 2 (Program- Fonction 2 (Program- Fonction 2 (Program- mable voir p.51) 4. Mode affichage 5. Geler 6. Zoom +/- 7. All 8. HDMI 2 9. HDMI 1 10. DVI (Clé de reserve) 11.

  • Page 11: Installation

    Installation Connexion du projecteur Installation de l’objectif de projection Avant d’installer  ou de remplacer l’objectif, veuillez mettre hors tension le projecteur. Évitez d’utiliser la  télécommande ou le clavier du projecteur pour régler le dé- calage de l’objectif ou le zoom/mise au point alors que le processus de fixation de l’objectif...

  • Page 12: Connecter À Un Ordinateur De Bureau/Ordinateur Portable

    Installation Connecter à un Ordinateur de bureau/ Ordinateur portable SOURCE RE-SYNC LENS MENU ENTER FOCUS SHUTTER ZOOM S-VIDEO VIDEO 12V OUT RS232 HDMI 2 HDMI 1 WIRED REMOTE-IN VGA 2-IN VGA 1-IN VGA-OUT  En raison des différences entre les applications pour chaque pays, certaines régions peuvent...

  • Page 13: Connexion Aux Sources Vidéo

    Installation Connexion aux sources vidéo Lecteur DVD, Décodeur, Récepteur HDTV Sortie S-Vidéo Sortie vidéo composite SOURCE RE-SYNC LENS MENU ENTER FOCUS SHUTTER ZOOM S-VIDEO VIDEO 12V OUT RS232 HDMI 2 HDMI 1 WIRED REMOTE-IN VGA-OUT VGA 2-IN VGA 1-IN Sortie +12V  En raison des différences entre les applications...

  • Page 14: Mise Sous/Hors Tension Du Projecteur

    Installation Mise sous/hors tension du projecteur Mise sous tension du projecteur 1. Retirez le cache de l’objectif du projecteur. 1 2. Branchez le cordon d’alimentation et le câble du signal. Ap- puyez sur le bouton 2 et la LED indicatrice d’alimentation va clignoter en rouge.

  • Page 15: Mise Hors Tension Du Projecteur

    Installation Mise hors tension du projecteur 1. Pressez le bouton « » de la télécommande ou pressez le bouton « » du panneau de commandes pour éteindre le projecteur. 4 Le message suivant sera affiché sur l’écran. Pressez le bouton « » de la télécommande ou pressez le bouton «...

  • Page 16: Voyant D'avertissement

    Installation Voyant d’avertissement Lorsque les voyants d’avertissement (voir ci-dessous) s’allu- ment, le projecteur s’éteindra automatiquement : Contactez le cen-  Le voyant « LAMPE1 » ou « LAMPE2 » est éclairé en  tre de réparation rouge et le voyant «MARCHE-ARRÊT» clignote en rouge. le plus proche si le projecteur Le voyant «...

  • Page 17: Réglage De L'image Projetée

    Installation Réglage de l’image projetée Réglage de la hauteur du projecteur Le projecteur est équipé d’un pied élévateur pour régler la hauteur de l’image. 1. Repérez le pied réglable que vous souhaitez régler sous le projecteur. 2. Faites tourner la bague réglable dans le sens des aiguilles d’une montre pour faire monter le projecteur ou dans le sens inverse des aiguilles d’une montre pour l’abaisser.

  • Page 18: Ajuster La Position Du Projecteur

    Installation Ajuster la position du projecteur Pour déterminer où placer le projecteur, considérez la taille et la forme de votre écran, l’emplacement de vos prises de courant et la distance entre le projecteur et le reste de votre équipe- ment. Exemple : ...
  • Page 19 Installation Objectif Nom du modèle Optoma Longueur de focale (f) 11.73 18.1~21.72 21.5~28.7 28.6~54.33 54.06~102.7 (mm) Numéro F 2.2-3.33 2.0-3.0 2.2-3.0 2.3~3.16 Gamme de zoom (rap- Fixé 1.2x 1.33x 1.9x 1.9x port) Ajustement du zoom et de Motorisé la mise au point Rapport de projection 0.77...

  • Page 20: Commandes Utilisateur

    Commandes Utilisateur Panneau de commandes et télécommande Panneau de configuration RE-SYNC LENS SOURCE MENU ENTER FOCUS SHUTTER ZOOM S-VIDEO VIDEO Utiliser le panneau de contrôle Référez-vous à la section « Mise sous/hors tension Marche du projecteur » sur les pages 14 ~ 15. Pressez «...

  • Page 21: Télécommande

    Commandes Utilisateur Télécommande Utiliser la télécommande Référez-vous à la section « Mise sous/hors Mise sous tension tension du projecteur » sur les pages 14 ~ Référez-vous à la section « Mise sous/hors Mise hors tension tension du projecteur » sur les pages 14 ~ Fonction 2 Ajustez les paramètres de la fonction 2.

  • Page 22: Utiliser La Télécommande

    Commandes Utilisateur Utiliser la télécommande Appuyez sur les chiffres de 0 à 9 pour saisir Pavé numérique un mot de passe dans le menu « Sécurité ». Pressez « Figer » pour faire une pause d’ima- Geler ge. Pressez à nouveau pour déverrouiller. Obturateur Ouvrir/fermer l’obturateur intégré.

  • Page 23: Utilisation D'une Télécommande Câblée

    Commandes Utilisateur Utilisation d’une télécommande câblée Pour connecter le projecteur et la télécommande avec un câble mini-jack 3,5 mm commerciale par l’intermédiaire du terminal « entrée câble télécommande » pour contrôler le projecteur. Câble Mimi fiche 3,5 mm (commercial) RE-SYNC LENS SOURCE MENU...

  • Page 24: Paramètre Code Distant

    Commandes Utilisateur Paramètre code distant Code par défaut (commun) : 00 Le code par défaut de la télécommande peut être réglé en appuyant sur touche « All jusqu’à ce que l’indicateur LED clignote rapidement 3 fois. (Environ 3 secondes) Indépendamment du code à distance du projecteur, la télécommande peut fonctionner simultanément sur chaque projecteur si le code à...

  • Page 25: Menus D'affichage À L'écran

    Commandes Utilisateur Menus d’affichage à l’écran Le projecteur possède des menus d’affichage à l’écran qui vous permettent d’effectuer des réglages d’image et de modi- fier toute une gamme de paramètres. Comment procéder Pour ouvrir le menu OSD, pressez le bouton « Menu » sur la télécommande ou sur le panneau de commandes du projecteur.

  • Page 26: Arborescence Du Menu

    Commandes Utilisateur Arborescence du menu Main Menu Sub Menu Settings IMAGE Mode Affichage Présentation / Lumineux / Film / sRVB / Tableau noir / DICOM SIM. Luminosité -50 ~ +50 Contraste -50 ~ +50 Netteté 0~15 Couleur -50 ~ +50 Teinte -50 ~ +50 Avancé...
  • Page 27 Saturation -5 ~ +5 Teinte -5 ~ +5 0 / 7.5 ID Projecteur 00 ~ 99 Avancé Logo Optoma / Neutre / Utilisateur Capture logo Légendage Arrêt / CC1 / CC2 Réseau Paramètres LAN Statut du réseau DHCP Adresse IP Masque s.-réseau...

  • Page 28: Image

    Commandes Utilisateur IMAGE Mode Affichage Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d’images. Présentation : Bonne couleur et la luminosité de l’entrée PC.   Bright : luminosité maximale depuis l’entrée PC. Film : Pour le home cinéma. ...
  • Page 29 Commandes Utilisateur Netteté Règle la netteté de l’image. Appuyez sur pour baisser la netteté.   Appuyez sur pour augmenter la netteté. Couleur Règle une image vidéo depuis le noir et blanc jusqu’à des couleurs Les fonctions  pleinement saturées. «...

  • Page 30: Image | Avancé

    Commandes Utilisateur IMAGE | AVANCÉ Réduction Bruit La fonction de réduction adaptative du bruit permet de réduire la quantité de bruit visible sur les signaux entrelacés. Vous pouvez régler cette fonction entre 0 et 10. (0 : désactivé). BrilliantColor™ Ce paramètre réglable utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour per- mettre une luminosité...

  • Page 31: Dynamicblack

    Commandes Utilisateur Echelle Chroma. Sélectionnez un type de matrice de couleur approprié parmi AUTO, RGB, RGB (0 ~ 255) , RGB (16 ~ 235) ou YUV. (*) HDMI unique-  DynamicBlack ment. Dynamique Noir permet au projecteur d’optimiser automatiquement la luminosité de l’écran lors des scènes de films sombres/claires pour être montrés en d’incroyables détails.

  • Page 32: Source D'entrée

    Commandes Utilisateur  Teinte/Saturation/Gain/Quitter : Utilisation Teinte, Saturation et Gain pour ajuster les couleurs sélectionnée.  Blanc : Utilisez pour sélectionner rouge, vert et bleu.  R/G-V/B/Sortie : Utiliser R (rouge), G-V (vert) et B (bleu) pour ré- gler les paramètres de la température de couleur du point blanc. ...

  • Page 33: Afficher

    Commandes Utilisateur AFFICHER Format Utilisez cette fonction pour choisir le format d’image souhaité.  4:3: Ce format est pour des sources d’entrée 4x3. 16:9: ce format est pour les entrées sources 16x9 telles que la  télé HD et les DVD prévus pour les écrans larges. ...

  • Page 34: Zoom Numérique

    Commandes Utilisateur Si ce format est sélectionné, le type d’écran deviendra automatiquement 16:10 (1920 x 1200) Si la source d’entrée est 4:3 l’image sera redimensionnée automatiquement en 1600 x 1200. Automatique Si la source d’entrée est 16:9, redimensionnement automa- 16:9 ou 16:10 dé- ...
  • Page 35 Commandes Utilisateur Trapèze H Appuyez sur pour régler la distorsion verticale de l’image. Si l’image a une forme de trapèze, cette option peut vous aider à la rendre plus rectangulaire. Trapèze V Appuyez sur pour régler la distorsion verticale de l’image. Si l’image a une forme de trapèze, cette option peut vous aider à...

  • Page 36: Afficher | Pip

    Commandes Utilisateur AFFICHER | PIP Écran Simple : projection sur un seul écran.  PIP : l’écran PIP est une petite image affichée dans un  angle de l’écran principal. Ecran partagé : ll’écran principal et l’écran PIP sont de ...

  • Page 37: Reglages

    Commandes Utilisateur REGLAGES Langue Choisissez le menu OSD multilingue. Pressez pour passer au sous-menu puis utilisez les boutons Le bureau arrière  et le plafond arrière doivent être utilisés avec un écran dépoli. Projection  Bureau Avant c’est la sélection par défaut. l’image est projetée directement sur l’écran.

  • Page 38: Type D'écran

    Commandes Utilisateur Avant Plafond  quand sélectionné, l’image sera affichée à l’envers. Arrière Plafond  Quand sélectionnée, l’image apparaîtra renversée dans la position à l’envers. Type d’écran Choisissez le type d’écran parmi 16:10 (1920 x 1200) ou 16:9 (1920 x 1080). Pos.

  • Page 39: Reglages | Fonctionnalités De La Lentille

    Commandes Utilisateur REGLAGES | Fonctionnalités de la lentille Netetté Ajuste la mise au point sur l’image projetée. Zoom (Zoom optique) Ajuste le zoom sur l’image projetée. Lens shift Ajuster l’objectif déplacer vers le haut/bas/gauche/droite. Fonctionnalités de la lentille : Déplace l’image projetée. Fonctionnalité...

  • Page 40: Reglage | Securite

    Commandes Utilisateur REGLAGE | SECURITE Sécurité Marche : Choisissez « Marche » pour utiliser le démarrage  sécurisé du projecteur. Arrêt : Hoisissez « Arrêt » pour pouvoir démarrer le projecteur  sans mot de passe. Sécurité Horloge Utilisez cette fonction pour régler la durée d’utilisation du projec- teur (Mois/Jour/Heure).
  • Page 41 Commandes Utilisateur 4. Entrez une nouvelle fois le nouveau mot de passe et pres- sez « » pour confirmer.  Lorsque vous entrez un mot de passe incorrect 3 fois de suite, le projecteur s’éteint automatiquement.  Si vous avez oublié votre mot de passe, veuillez contacter le bureau local pour dépannage.

  • Page 42: Reglage | Signa (Rgb)

    Commandes Utilisateur REGLAGE | Signa (RGB) « Signa » est dispo-  nibles uniquement en signal analogi- Fréquence que VGA (RGB). Modifie la fréquence des données d’affichage pour correspondre à la fréquence de la carte graphique de votre ordinateur. N’utilisez cette fonction que si l’image semble papilloter verticalement.

  • Page 43: Reglage | Signa (Vidéo)

    Commandes Utilisateur REGLAGE | Signa (Vidéo) « Signa » n’est pas  supporté lorsque la source d’entrée est Niveau Blanc HDMI ou DVI-D. Permet à l’utilisateur de régler le niveau de blanc lors de l’utilisa- tion d’un signal d’entrée S-Vidéo ou Vidéo/CVBS. Niveau Noir Permet à...

  • Page 44: Reglages | Avances

    Si des changements sont faits, le nouveau réglage ne prendra effet que la prochaine fois que le projecteur est allumé.  Optoma : L’écran de démarrage par défaut.  Neutre : Le logo n’est pas affiché sur l’écran de démarrage.

  • Page 45: Reglages | Réseau | Paramètres Lan

    Commandes Utilisateur REGLAGES | Réseau | Paramètres LAN Statut du réseau Affiche l’état de connexion du réseau. DHCP Utilisez cette fonction pour choisir l’écran de démarrage voulu. Si vous changer de réglage, le nouveau réglage prendra effet lors de la prochaine ouverture lorsque vous quitterez le menu OSD. ...

  • Page 46: Comment Utiliser Un Navigateur Web Pour Contrôler Votre Projecteur

    Commandes Utilisateur Comment utiliser un navigateur web pour contrôler votre projecteur 1. Activer DHCP permet au serveur DHCP Veuillez s’il vous plaît noté que chaque d’assigner automatiquement une adres- champ ne peut contenir qu’un nombre se IP, ou d’entrer manuellement les limité...
  • Page 47 Commandes Utilisateur Lorsque vous établissez une connexion directe entre votre ordinateur et le pro- jecteur Etape 1 : Trouvez une adresse IP (192.168.0.100) depuis la fonction LAN du projecteur. Etape 2 : Sélectionnez Appliquer et pressez le bouton « Entrer » pour soumettre la fonction ou pressez la touche «...

  • Page 48: Reglages | Réseau | Paramètres De Contrôle

    Commandes Utilisateur REGLAGES | Réseau | Paramètres de contrôle Creston Paramètres de  contrôle : Permet Activer ou désactiver Crestron. (Note: Port 41794) de configurer les Extron paramètres réseau. Activer ou désactiver Extron. (Note: Port 2023) AMX Device Discovery Activer ou désactiver Device Discovery/Découverte périphériques AMX.

  • Page 49: Haute Altitude

    Commandes Utilisateur OPTION Verr. Source  Marche : Le projecteur cherchera uniquement au sein des Appuyez direc- connections source actuelles.  tement sur la  Arrêt : Le projecteur recherchera d’autres signaux si le signal touche source de d’entrée courant est perdu. la télécommande, cela va directement Haute Altitude...

  • Page 50: Couleur Arr Plan

    Commandes Utilisateur Couleur Arr Plan Utiliser cette fonctionnalité pour afficher un écran « Noir », « Bleu », « Rouge », « Vert » ou « Blanc » quand aucun signal n’est disponi- ble. Relais 12 V Trigger 12 V fourni un déclenchement standard pour les écrans motorisés.
  • Page 51 Commandes Utilisateur OPTION | Reglages telecommande Fonction 1 Choisissez la fonction désirée parmi « Luminosité », « PIP », Motif de test », « Zoom », « Projection », « V ARC+ » ou « H ARC+ ». Réglage par défaut Fonction 2 ...

  • Page 52: Option | Avancé

    Commandes Utilisateur OPTION | Avancé Allumage Direct Choisissez « Marche » pour activer le mode Allumage Direct. Le projecteur sallumera automatiquement lorsquil est fourni de lali- mentation secteur, sans avoir à presser sur le bouton « » sur le panneau de contrôle du projecteur ou de la télécommande. Signal marche Le projecteur va se mettre en marche quand il va recevoir un si- gnal.

  • Page 53: Paramètres Lampe

    Commandes Utilisateur OPTION | Paramètres Lampe Mode de la lampe Sélectionnez le mode lampe simple/double du projecteur. Dual : valeur par défaut de cette fonction.  Relais : lorsque la différence de durée de vie des 2 lampes  atteint 48 heures, le système va automatiquement utiliser la lampe qui est le moins usée.

  • Page 54: Mode Lumineux

    Commandes Utilisateur Mode Lumineux LUMINEUX : Choisissez « LUMINEUX » pour augmenter la lumi- Choisissez « LUMINEUX » pour augmenter la lumi- Choisissez « LUMINEUX » pour augmenter la lumi-  nosité. Standard : Choisissez « Standard » pour atténuer la lampe du ...

  • Page 55: Annexes

    Annexes Dépannage Si vous avez des problèmes avec le projecteur, référez-vous aux informations suivantes. Si les problèmes persistent, contactez votre revendeur régional ou le centre de service. Aucune image n’apparaît à l’écran S’assurer que tous les câbles et les connexions électriques sont cor- ...
  • Page 56 Annexes 7. Cliquez sur « Afficher tous les périphériques ». Ensuite sé- lectionnez « Types de moniteur standard » sous la boîte SP, choisissez le mode de résolution dont vous avez besoin sous « Modèles ». 8. Vérifiez que le réglage de résolution de l’affichage du moniteur est inférieur ou égal à...
  • Page 57 Annexes L’image est floue Assurez-vous d’avoir retiré le protège-objectif.  Réglez la bague de variation de la focale sur l’objectif du projec-  teur. Assurez-vous que l’écran de projection se trouve à la bonne dis-  tance. Reportez-vous à la page 18 ~ 19. L’image est étirée lors de l’affichage d’un DVD 16:9 Lorsque vous regardez un DVD anamorphosique ou un DVD ...

  • Page 58: Le Projecteur Ne Répond Plus Aux Contrôles

    Annexes Le projecteur ne répond plus aux contrôles Si possible, éteignez le projecteur puis débranchez le cordon d’ali-  mentation et attendez au moins 60 secondes avant de reconnecter l’alimentation. Vérifiez que « Clavier Verrouillé » n’est pas activé en essayant ...
  • Page 59 Annexes Messages à l’écran Avertissement de température :  Panne du ventilateur :  Avertissement lampe :  Hors champ. :  Si la télécommande ne fonctionne pas Vérifiez que l’angle d’utilisation de la télécommande est ±15°  horizontalement et verticalement par rapport aux récepteurs IR du projecteur.

  • Page 60: Remplacement De La Lampe

    Annexes Remplacement de la lampe Le projecteur détectera automatiquement la durée de vie de la lampe. Lorsque la lampe atteint presque la fin de sa durée de vie, vous verrez un message d’avertissement. Une fois que vous voyez ce message, veuillez contacter votre revendeur régional ou le centre de service pour changer la lampe le plus rapidement possible.

  • Page 61: Procédure De Remplacement De La Lampe

    Annexes Les vis du couver-  cle de la lampe et de la lampe ne peuvent pas être enlevées. Le projecteur ne  peut pas être tourné si le couvercle de la lampe n’a pas été remis sur le projec- teur.

  • Page 62: Modes De Compatibilité

    Annexes Modes de compatibilité Compatibilité avec les ordinateurs (PC/Mac)  V-Sync (Hz) Mode Résolutions Mac (Nu- (Analogi- (Numéri- (Analogi- mérique) que) que) que)  Pour la réso- lution écran 640 × 480 large (WXGA), le 640 × 480 support de com- patibilité...

  • Page 63: Compatibilité Vidéo

    Annexes V-Sync (Hz) Mode Résolutions Mac (Nu- Analogique Numérique (Analogique) mérique) HDTV(1080i) 1920 × 1080 HDTV(1080i) 1920 × 1080 HDTV(1080p) 1920 × 1080 HDTV(1080p) 1920 × 1080  Entrée 1920 x HDTV(1080p) 1920 × 1080 1080, une barre noire (de 120 HDTV(1080p) 1920 ×...

  • Page 64: Commandes Rs232 Et Liste Des Fonctions Du Protocole Rs232

    Annexes Commandes RS232 et Liste des Fonctions du Protocole RS232 Rôle de la broche RS232  La prise RS232 est reliée à la terre. N° de Spéc. Broche Français...

  • Page 65: Liste Des Fonctions Du Protocole Rs232

    XX=00-99, projector's ID, Baud Rate : 9600 XX=00 is for all projectors Data Bits : 8 Parity : None 1. Chaque commande Optoma EH7700 RS232 Command Table Stop Bits : 1 ASCII est suivie d’un --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- <CR>. Baud Rate : 9600 Note : There is a <CR>...
  • Page 66 Annexes --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- ~XX344 n 7E 30 30 33 34 34 20 a 0D Yellow Gain n = -127 ~ 127 ~XX345n 7E 30 30 33 34 35 20 a 0D n = -50 ~ 50 ~XX346 n 7E 30 30 33 34 36 20 a 0D n = -50 ~ 50 ~XX347 n 7E 30 30 33 34 37 20 a 0D...
  • Page 67 Projector ID n = 00 (a=30 30) ~ 99 (a=39 39) ~XX82 1 7E 30 30 38 32 20 31 0D Logo Optoma ~XX82 2 7E 30 30 38 32 20 32 0D Neutral ~XX82 3 7E 30 30 38 32 20 32 0D...
  • Page 68 : 0/1 = Off/On bbbb: Lamp Hour cc: source 00/02/03/04/05/06/07/08/09= None/VGA1/VGA2/ S-Video/Video/ BNC /HDMI1/HDMI2/Component dddd: FW version ee : Display mode 0/1/2/3/4/7/10 None/Presentation/Bright/Movie/sRGB /Blackboard/DICOM SIM. ~XX151 1 7E 30 30 31 35 31 20 31 0D Model name a: 11=EH7700 --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Français...

  • Page 69: Commandes Telnet

    Défini par 2 ou 3 chiffres Un chiffre Définition par Fixer code à un chiffre ~ Optoma. Voir le contenu article un chiffre suivant  Lorsque la longueur de données est supérieure ou inférieure à celle indiquée par le code de longueur de données, le projecteur retourne le code d’erreur à...

  • Page 70: Commandes Pjlink ™ Prises En Charge

    Annexes  Cette fonction AMX n’est que pour soutenir Device Discovery/découverte de périphériques AMX.  L’information diffusée n’est envoyée que via l’interface valide.  LAN et Wireless LAN interfaces peuvent être soutenue en même temps.  Si « Beacon Validator/Balise validation » a été utilisé. Veuillez prendre note de l’information ci-dessous Commandes PJLink ™...
  • Page 71 INF1? Examen sur le nom du « Optoma » est retournée. fabricant INF2? Examen sur le nom du « EH7700 » est retournée. modèle INF0? Examen sur d’autres infor- Aucune autre information n’est disponible. mations Aucun paramètre n’est renvoyé.

  • Page 72: Marques De Commerce

    Annexes Marques de commerce • DLP est une marque commerciale de Texas Instruments. • IBM est une marque déposée ou enregistée d’International Business Machines Corporation. • Macintosh, Mac OS X, iMac et PowerBook sont des mar- ques déposées de Apple Inc. enregistrées aux Etats-Unis d’Amérique ou dans d’autres pays.
  • Page 73 Annexes Lien http ://www.crestron.com Lien http ://www.crestron.com/getroomview • À propos de Device Discovery/Découverte de Périphéri- ques AMX facilite la configuration du système de contrôle d’AMX et de ses périphériques cibles. Pour utiliser cette technologie, il est nécessaire de confi- gurer SYSTÈME DE CONTRÔLE dans le menu RÉSEAU. (Voir pages 48.) Pour plus de détails, voir le site d’AMX.
  • Page 74 Annexes Avant que l’écran de démarrage disparaît après la mise sous tension. Pendant le zoom/mise au point, réglage de décalage d’objec- tif, obturateur, etc., cela peut prendre environ 5 secondes pour recevoir une réponse à une commande. Utilisez 1 contrôleur pour contrôler/surveiller 1 projecteur. Pour savoir comment contrôler/surveiller a l’aide de PJLink ™, consultez le manuel d’utilisation de l’application PJLink ™...

  • Page 75: Installation Au Plafond

    Installation au plafond 1. Pour éviter d’endommager votre projecteur, veuillez utiliser le kit de fixation au plafond d’Optoma. 2. Si vous souhaitez utiliser un autre dispositif de fixation au pla- fond, assurez-vous que les vis utilisées pour fixer le projecteur  Veuillez noter...

  • Page 76: Fixation De Plafond Garanties

    Annexes Fixation de plafond Garanties 1. Inventaire des accessoires de projecteur Anneaux de levage M8 * 2  Rondelle à ressort * 2  Rondelle * 2  2. Apportez votre programme d’installation Crochet : Il est recommandé de préparer 4 crochets en acier ...
  • Page 77 Annexes 3. Procédures d’installation Verrouillez l’anneau de levage M8, la rondelle ressort, la ron-  delle plate sur le projecteur suivant l’ordre affiché. Passer à travers le câble à chaque extrémité des 2 crochets.  Boucler les 2 crochets sur l’extrémité de l’anneau de levage et ...

  • Page 78: Les Bureaux D'optoma Dans Le Monde

    Annexes Les bureaux d’Optoma dans le monde Pour une réparation ou un support, veuillez contacter votre bureau régional. ETATS-UNIS 3178 Laurelview Ct. 888-289-6786 Fremont, CA 94538, USA 510-897-8601 www.optomausa.com services@optoma.com Canada 2420 Meadowpine Blvd., Suite #105 888-289-6786 Mississauga, ON, L5N 6S2, Canada 510-897-8601 www.optoma.ca...

  • Page 79: Amérique Latine

    Annexes Amérique Latine 3178 Laurelview Ct. 888-289-6786 Fremont, CA 94538, USA 510-897-8601 www.optoma.com.br www.optoma.com.mx Corée WOOMI TECH.CO.,LTD. 4F,Minu Bldg.33-14, Kangnam-Ku, +82+2+34430004 seoul,135-815, KOREA +82+2+34430005 Japan 東京都足立区綾瀬3-25-18 info@osscreen.com 株式会社オーエスエム 0120-46-5040 www.os-worldwide.com サポートセンター: Taiwan 12F., No.215, Sec. 3, Beixin Rd., +886-2-8911-8600 Xindian Dist., New Taipei City 231, +886-2-8911-6550 Taiwan, R.O.C.

  • Page 80: Avis Concernant Les Réglementations & La Sécurité

    Annexes Avis concernant les Réglementations & la Sécurité Cet appendice liste les instructions générales concernant votre projecteur. Avis FCC Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l’Article 15 des Règlements FCC. Ces limites garantissent une pro- tection suffisante contre les interférences dangereuses liées à...

  • Page 81: Conditions De Fonctionnement

    Annexes Conditions de Fonctionnement Cet appareil est conforme à l’article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes : 1. Cet appareil ne doit pas provoquer d’interférences né- fastes, et 2. Tcet appareil doit accepter toutes les interférences re- çues, y compris celles pouvant provoquer un fonction- nement indésirable.

Table des Matières
